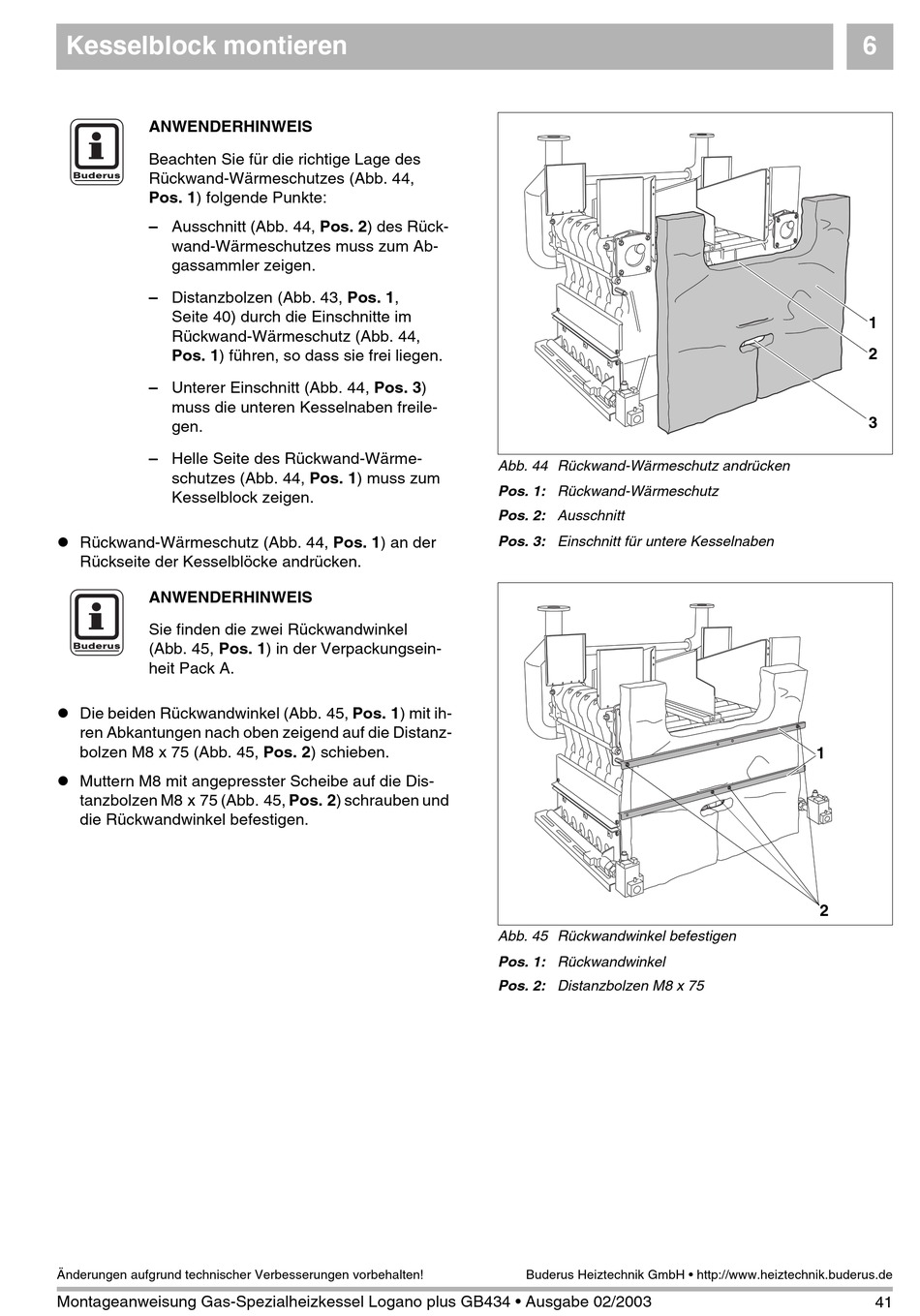

Kesselblock montieren
ANWENDERHINWEIS
Beachten Sie für die richtige Lage des
Rückwand-Wärmeschutzes (Abb. 44,
Pos. 1) folgende Punkte:
– Ausschnitt (Abb. 44, Pos. 2) des Rück-
wand-Wärmeschutzes muss zum Ab-
gassammler zeigen.
– Distanzbolzen (Abb. 43, Pos. 1,
Seite 40) durch die Einschnitte im
Rückwand-Wärmeschutz (Abb. 44,
Pos. 1) führen, so dass sie frei liegen.
– Unterer Einschnitt (Abb. 44, Pos. 3)
muss die unteren Kesselnaben freile-
gen.
– Helle Seite des Rückwand-Wärme-
schutzes (Abb. 44, Pos. 1) muss zum
Kesselblock zeigen.
! Rückwand-Wärmeschutz (Abb. 44, Pos. 1) an der
Rückseite der Kesselblöcke andrücken.
ANWENDERHINWEIS
Sie finden die zwei Rückwandwinkel
(Abb. 45, Pos. 1) in der Verpackungsein-
heit Pack A.
! Die beiden Rückwandwinkel (Abb. 45, Pos. 1) mit ih-
ren Abkantungen nach oben zeigend auf die Distanz-
bolzen M8 x 75 (Abb. 45, Pos. 2) schieben.
! Muttern M8 mit angepresster Scheibe auf die Dis-
tanzbolzen M8 x 75 (Abb. 45, Pos. 2) schrauben und
die Rückwandwinkel befestigen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
Abb. 44 Rückwand-Wärmeschutz andrücken
Pos. 1: Rückwand-Wärmeschutz
Pos. 2: Ausschnitt
Pos. 3: Einschnitt für untere Kesselnaben
Abb. 45 Rückwandwinkel befestigen
Pos. 1: Rückwandwinkel
Pos. 2: Distanzbolzen M8 x 75
