Kesselblock montieren

6.7.3 Gasbrenner montieren

! Abstandshalter (Abb. 40, Pos. 1) auf die Stiftschrau-
ben (Abb. 40, Pos. 6) des Heizkessels aufstecken.
! Reinigungsdeckel (Abb. 40, Pos. 3) oberhalb des
Brennerschildes (Abb. 40, Pos. 4) auf den Gusssteg
(Abb. 40, Pos. 7) des Kesselblockes einhängen.
! Gasbrenner in den Feuerraum einschieben
(Abb. 40). Die Gasarmatur (Abb. 40, Pos. 5) muss
sich auf der Rückseite des Heizkessels befinden.
! Gasbrenner (Abb. 40) und Reinigungsdeckel
(Abb. 40, Pos. 3) mit Muttern mit angepressten
Scheiben (Abb. 40, Pos. 2) an den Stiftschrauben
(Abb. 40, Pos. 6) befestigen.
! Anschlussleitungen spannungsfrei an den Gasan-
schluss des Heizkessels montieren (Abb. 41).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
6
5
4 3

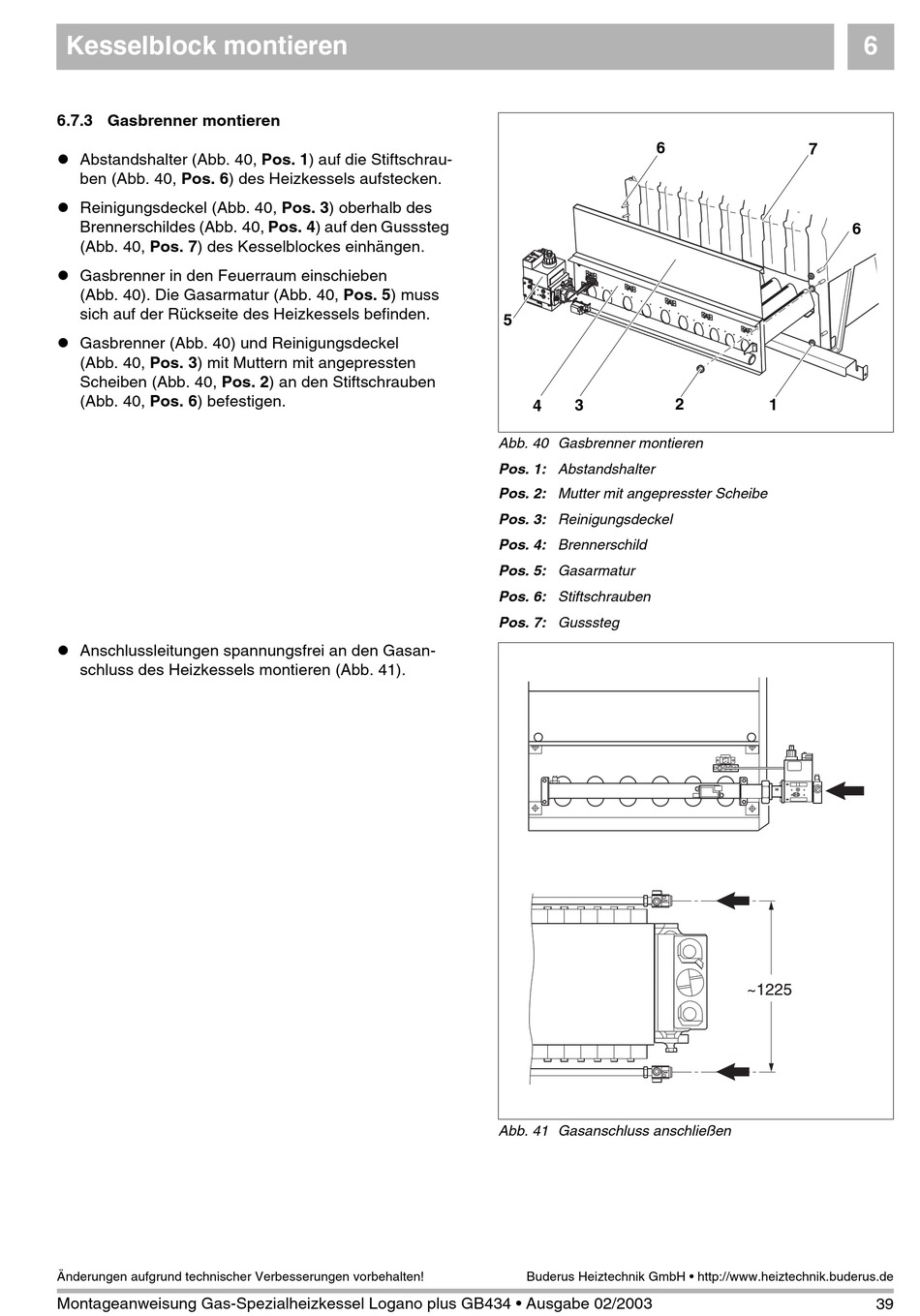

Abb. 40 Gasbrenner montieren
Pos. 1: Abstandshalter
Pos. 2: Mutter mit angepresster Scheibe
Pos. 3: Reinigungsdeckel
Pos. 4: Brennerschild
Pos. 5: Gasarmatur
Pos. 6: Stiftschrauben
Pos. 7: Gusssteg
Abb. 41 Gasanschluss anschließen
