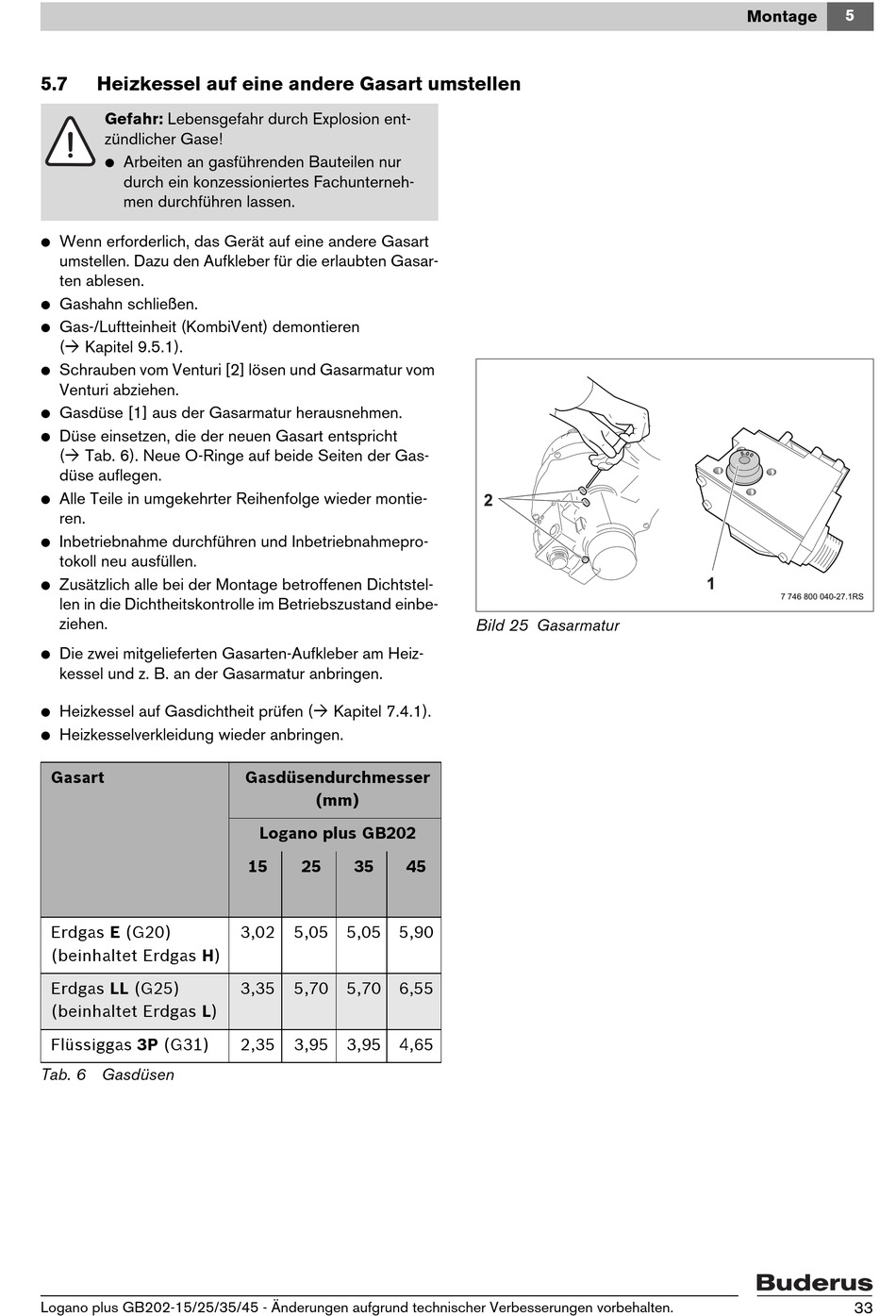

Heizkessel Auf Eine Andere Gasart Umstellen - Buderus Logano plus GB202-15 Montage- Und Wartungsanleitung

5.7

Heizkessel auf eine andere Gasart umstellen

Gefahr: Lebensgefahr durch Explosion ent-
zündlicher Gase!
V Arbeiten an gasführenden Bauteilen nur
durch ein konzessioniertes Fachunterneh-
men durchführen lassen.
V Wenn erforderlich, das Gerät auf eine andere Gasart
umstellen. Dazu den Aufkleber für die erlaubten Gasar-
ten ablesen.
V Gashahn schließen.
V Gas-/Luftteinheit (KombiVent) demontieren
( Kapitel 9.5.1).
V Schrauben vom Venturi [2] lösen und Gasarmatur vom
Venturi abziehen.
V Gasdüse [1] aus der Gasarmatur herausnehmen.
V Düse einsetzen, die der neuen Gasart entspricht
( Tab. 6). Neue O-Ringe auf beide Seiten der Gas-
düse auflegen.
V Alle Teile in umgekehrter Reihenfolge wieder montie-
ren.
V Inbetriebnahme durchführen und Inbetriebnahmepro-
tokoll neu ausfüllen.
V Zusätzlich alle bei der Montage betroffenen Dichtstel-
len in die Dichtheitskontrolle im Betriebszustand einbe-
ziehen.
V Die zwei mitgelieferten Gasarten-Aufkleber am Heiz-
kessel und z. B. an der Gasarmatur anbringen.
V Heizkessel auf Gasdichtheit prüfen (
V Heizkesselverkleidung wieder anbringen.
Gasart
Erdgas E (G20)
(beinhaltet Erdgas H)
Erdgas LL (G25)
(beinhaltet Erdgas L)
Flüssiggas 3P (G31)
Tab. 6 Gasdüsen
Logano plus GB202-15/25/35/45 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Kapitel 7.4.1).
Gasdüsendurchmesser
(mm)
Logano plus GB202
15 25 35 45
3,02 5,05 5,05 5,90
3,35 5,70 5,70 6,55
2,35 3,95 3,95 4,65
Bild 25 Gasarmatur
5
Montage
7 746 800 040-27.1RS
33
