Buderus Logano plus GB434 Montageanweisung
Gas-spezialheizkessel
Vorschau ausblenden
Andere Handbücher für Logano plus GB434:
- Montageanweisung (76 Seiten) ,
- Inbetriebnahme und wartungsanleitung (72 Seiten) ,
- Inbetriebnahme- und wartungsanweisung (40 Seiten)
Verwandte Anleitungen für Buderus Logano plus GB434
Inhaltszusammenfassung für Buderus Logano plus GB434

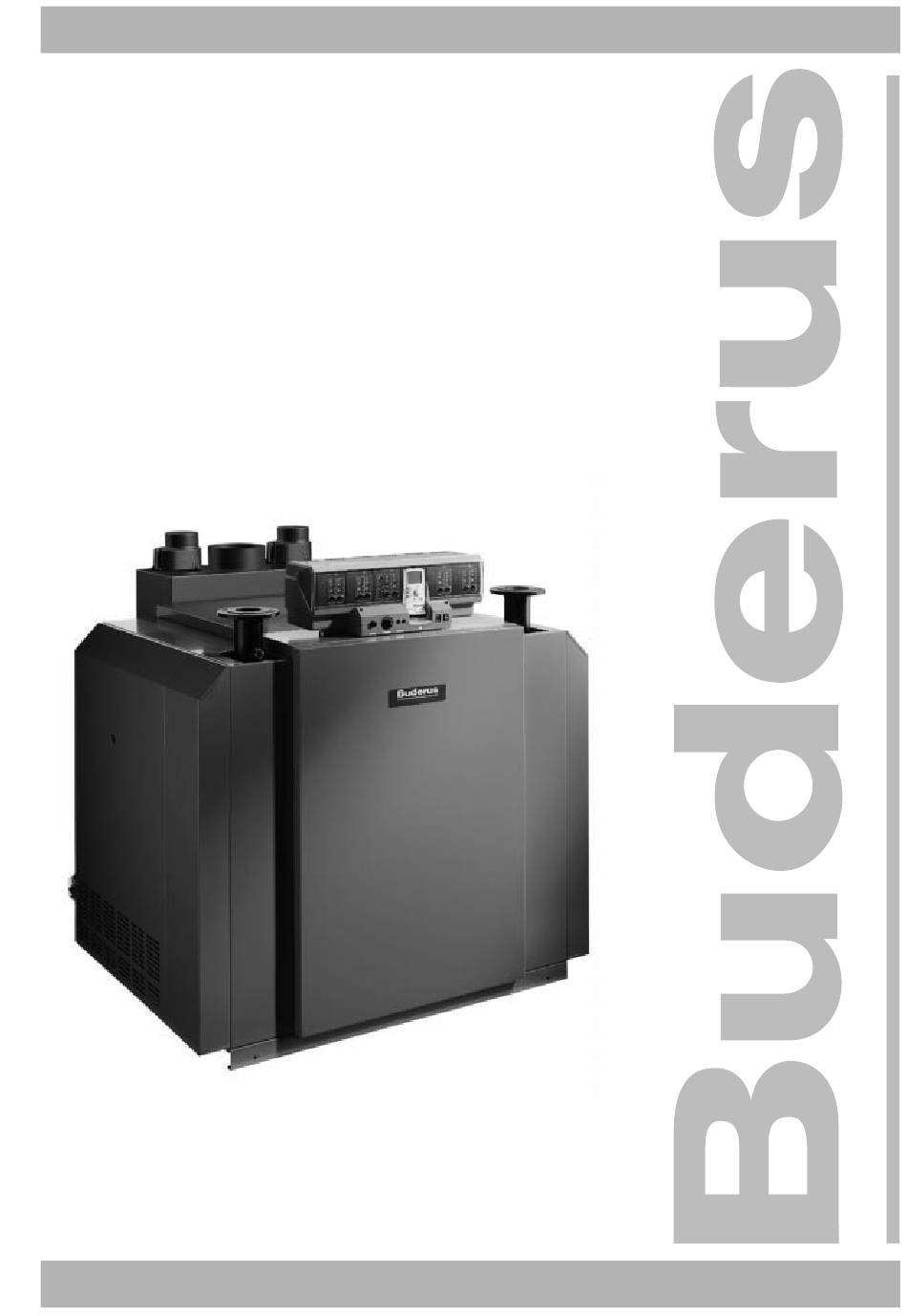

- Seite 1 6300 6652 – 09/2000 DE Für das Fachhandwerk Montageanweisung Gas-Spezialheizkessel Logano plus GB434 Bitte vor Montage sorgfältig lesen...
- Seite 2 Verkleidung sowie die Montage der Regelgeräte, der Brennersteuerung und der Brenn- werteinheit. Angaben über Vorschriften und Richtlinien befinden sich in der Inbetrieb- und Wartungsanweisung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 3: Inhaltsverzeichnis
Montage der restlichen Verkleidungsteile ....57 Hydraulischer Anschluss des Wärmetauschers ... 58 10 Nachträgliche Umrüstung Logano GE434 auf Logano plus GB434 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH •... -
Seite 4: Abmessungen Und Anschlüsse
RWT ** 2" **** rücklauf (Eintritt) Entleerung 2 x Rp ¾ Anschluss für 1 x Rp 1 Tab. 2 Gas- und wasserseitige Anschlüsse Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 5: Anlieferung
– 1 Brenner rechts – 1 Karton Brennwerteinheit Nachrüstset für Logano GE434 – 1 Karton Brennersteuerung – 1 Karton Strömungssicherung – 1 Karton Brennwerteinheit Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 6: Hinweise Zur Aufstellung
364 - 2 x 14 1795 2290 391 - 2 x 15 1900 2395 418 - 2 x 16 2005 2500 Tab. 3 Kesselmaße Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 7 275/2x12 1275 300/2x13 1380 325/2x14 1485 350/2x15 1590 375/2x16 1695 Tab. 4 Abmessungen Profilunterbau *Flachstahl 100x5 mm oder Winkelstahl 100x50x8 mm erforderlich. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 8: Montage
Pos. 3: Presseinheit Leinöl - Mennige und Kesselkitt werden werkseitig in Pos. 4: Zugstange ausreichender Menge mitgeliefert. Pos. 5: Verlängerung Pos. 6: Keil Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 9: Kesselblockmontage
Abb. 5 Montagehilfe tagehilfe aufgesetzt und angebaut werden. Die Montagehilfe ist entsprechend den Gliedern zu ver- setzen, dazu ist der Kesselblock ggf. anzuhebeln. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 10 Nabe mit Schmirgelpapier und Lappen reinigen. l Den eventuell an den Naben vorhandenen Grat ab- feilen (Abb. 7). Abb. 7 Entgraten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 11 30 mm aus der entsprechenden Nabe herausragen. l Eventuell entstandenen Grat an den Nippeln mit ei- ner Feile entfernen. Abb. 9 Nippel einschlagen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 12 Rolle je nach benötigter Länge abzurollen. Beim Einlegen in die Dichtnut ist die Dichtschnur von der Pa- pierunterlage abzuziehen (nicht dehnen). Abb. 11 Dichtschnur einlegen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 13 Abb. 13 Mittelglied montieren Legende für Abb. 13 Pos. 1: Mittelglied Pos. 2: obere Nabe Pos. 3: untere Nabe Pos. 4: Holz- oder Hartgummihammer Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 14 Pos. 1: Ratschenschlüssel unterlassen. Weiteres Zusammenpressen Pos. 2: Presseinheit könnte die Kesselglieder beschädigen. Pos. 3: Spannmutter Pos. 4: Zugstange mit Zusatzflansch (ohne Presseinheit) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 15 Die Muttern auf den Ankerstangen fest (M10: 15 Nm; M16: 25 Nm) anziehen. l Kesselpresswerkzeug abnehmen. l Montagehilfe entfernen. Abb. 18 Ankerstangen einsetzen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 16: Vervollständigen Des Kesselblockes
Abb. 20 Stiftschrauben eindrehen Legende für Abb. 20 Pos. 1: Stiftschrauben je 3 Stück M8 Pos. 2: Stiftschrauben je 4 Stück M12 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 17: Einspeiserohr Und Anschlussformstück
Pos. 1: Blindflansch Pos. 2: Flachdichtung Pos. 3: Nocken (linker Block) Pos. 4: Einspeiserohr Pos. 5: Dichtung Pos. 6: Ausbuchtung (hier Blindflansch links) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 18 Das Einspeiserohr besteht aus 1 Anfangsteil und je nach Kesselgröße 2 bis 4 Verlängerungsteilen pro Kesselblock siehe dazu Abb. 22. Das Einspeiserohr wird von vorn in die obere Nabe eingeschoben. Abb. 22 Einschiebeplan (Bohrungen Ø in mm) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 19 Öffnung (Vorlauf, Abb. 25, Pos. 1.2) oben be- findet. Das Anschlussformstück muss leicht aufschieb- bar sein. Abb. 25 Einbausituation für Größe 2 x 11 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 20: Montage Zweiter Kesselblock
Probleme beim Zusammenbau, können die Kesselblöcke nachträglich ausgerichtet wer- den. Der Abstand der beiden Kesselblöcke zu- einander sollte 85 mm betragen. Abb. 26 Kesselblöcke ausrichten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 21: Montage Wasserseitige Verrohrung
J HINWEIS! Ggf. Einbau von absperrbaren Schiebern im Zusammenhang mit der Druckprüfung (siehe Kapitel 4.7: "Druckprobe"). Abb. 29 Kesselblock mit Ringdrosselklappen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 22: Druckprobe
Was- serraum des Heizkessels unabsperrbar verbundenen Druckregel- oder Sicherheits- einrichtungen montiert sein. Gefahr der Be- schädigung durch Überdruck. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 23 Druckprüfung (s. o.) wiederholen. J HINWEIS! Es empfiehlt sich, an den Vorlauf die Kessel-Si- cherheits-Armaturengruppe Logano GE434 an- zuschließen. Diese ist als Zubehörteil erhältlich. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 24: Abgassammler
Abb. 31 Spritzkitt auftragen l Mittelteil (Abb. 32, Pos. 1) bündig zur Vorderkante auflegen. Abb. 32 Mittelteil auflegen Bei den Endgliedern auf der Außenseite aufzutragen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 25 Vorderwand bzw. hinten mit zwei Flachkopfschrau- ben 3,9 x 9,5 (Abb. 34, Pos. 1) am Mittelteil lose ver- schrauben. Abb. 34 Trennwand verschrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 26 Abb. 35 Abgassammler montieren Legende für Abb. 35 Pos. 1: Käfigmuttern Pos. 2: Vorderwand Pos. 3: Seitenwände Pos. 4: Mittelwand Pos. 5: Federn Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 27: Montage Brenner Und Gasarmaturen
Der Überstand (Abb. 37, Pos. 2) des Längssockels befindet sich auf der Vorderseite des Kessels (wasserseitiger Anschluss). Abb. 37 Längssockel montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 28 (Abb. 39, Pos. 1) des Kessels anzuschlie- ßen. Abb. 39 Gasanschluss Legende für Abb. 39 Pos. 1: Gasanschluss Pos. 2: Armatur Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 29: Konsolen
Abb. 41 Distanzbolzen anschrauben l Rückteil (Abb. 42, Pos. 1) Wärmeschutz an die Rückseite des Kesselblockes andrücken. Abb. 42 Rückteil Wärmeschutz andrücken Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 30 3,9 x 9,5 (Abb. 44, Pos. 2, 4 pro Rückwand) anschrauben. J HINWEIS! Der weitere Anbau der Kesselverkleidung er- folgt nach der Montage der Brennwerteinheit. Abb. 44 Rückwände anschrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 31: Brennwerteinheit
Jeweils die oberen inneren Muttern der Blindflansche lösen und entfernen. l Wärmeschutz am Blindflansch zur Seite schieben und innen senkrecht einschneiden (Freischnitt für den Wärmetauscherhalter). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 32: 1Aufkleben Der Selbstklebenden Dichtung An Den Schnittstellen Des Abgaswegs
Die Dichtung auf dem Mittelsteg ist ebenso auszu- führen. Sie verhindert das Ansaugen von Abgas von einer Brennerstufe zur anderen. Abb. 47 Aufkleben der Dichtungen. Beispieldarstellung Abgaskanal Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 33 Die lose beiliegenden Verschluss- und Trenn- bleche werden später montiert. l Schnappmuttern an die hinteren Endglieder aufste- cken. l Spritzkitt auf fehlende Kante auftragen (siehe Abb. 31). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 34: 2Abgastemperaturfühler
Leitkammer (Abb. 52) anbauen. Abb. 51 Leitkammer Legende für Abb. 51 Pos. 1: Fühlerperle Pos. 2: Codierung Pos. 3: Feder Pos. 4: Codierung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 35 Reinigungsdeckels oder die der Seitenwände etwas gelöst werden; nach ordnungsgemäßem Ausrichten und Anbau der Leitkammer sind alle Schrauben wieder fest anzuziehen. Abb. 52 Leitkammer montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 36 Pos. 1) an der Trennwand des Abgassammlers muss beachtet werden, dass zuerst die obere Schraube und danach die untere Schraube ein- gedreht wird. Abb. 54 Verschlussblech einbauen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 37 Montage Regelgerät am Regelgerät nach Schalt- plan anschließen. Abb. 56 Einbau Sicherheitstemperaturwächter Legende für Abb. 56 Pos. 1: Tauchhülse Pos. 2: Kapillarfühler Pos. 3: Sicherheitstemperaturwächter STW Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 38: Abgaskanal, Ventilatorengehäuse, Wärmetauscherpumpe Und Ventilatoren
(Abb. 57, Pos. 1) muss von hinten lesbar sein. Abb. 58 Abgaskanal montieren Legende für Abb. 58 Pos. 1: hier Abgaskanal anschrauben Pos. 2: Dichtung Pos. 3: Abgaskanal Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 39 (Abb. 59, Pos. 4) fest anziehen. Abb. 59 Ventilatorgehäuse montieren Legende für Abb. 59 Pos. 1: 3 Muttern Pos. 2: Winkel Pos. 3: Winkel Pos. 4: Ventilatorengehäuse Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 40 Abb. 61 Trennblech einbauen Trennbleches am Gewindschweißbolzen -M6 (hinten mittig) einfädeln. l Unterlegscheibe und Befestigungsmuttern -M6 wie- der montieren Abb. 62. Abb. 62 Trennblech verschrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 41 Pos. 2: Wärmetauscherpumpe J HINWEIS! Pos. 3: Pumpenstellung III Die Wärmetauscherpumpe kann auch an ande- rer Stelle im Rücklauf des Wärmetauschers montiert werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 42: Kondensatablauf
Messingschrauben M6 x 16 und Unterlegschei- ben an der Trennwand und den Seitenwänden locker verschrauben. Abb. 66 Reinigungsdeckel Abgassammler montieren * Zubehör auf Bestellung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 43: Wärmeschutz
Reinigungsdeckel über Brenner Pos. 2: Federn Pos. 3: Wärmeschutz Rückteil Pos. 4: Wärmeschutz Abgassammler Pos. 5: Wärmeschutz Vorderteil Pos. 6: Wärmeschutz Seitenteil Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 44 2. Wärmeschutz (oben und unten) um die Querver- rohrung legen und mit Federn zusammenziehen. Oben Unten Abb. 69 Wärmeschutz Verrohrung Abb. 70 Wärmeschutz Verrohrung montiert Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 45: Kesselverkleidung
Die Quersockel sind blau lackiert. Abb. 71 Quersockel montieren Legende für Abb. 71 Pos. 1: Längssockel Pos. 2: Quersockel Abb. 72 Quersockel-Draufsicht Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 46 Konsole). Abb. 73 Seitliche Kesselhaube und Kabelkanäle montieren Legende für Abb. 73 Pos. 1: Kabelkanal Pos. 2: seitliche Kesselhauben Pos. 3: Konsole Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 47 Pos. 2) verschrauben. J HINWEIS! Die Montage der übrigen Verkleidungsteile ist in (siehe Kapitel 8: "Montage der restlichen Ver- kleidungsteile"). beschrieben. Abb. 76 Abdeckblech Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 48: Montage Des Regelgerätes
Regelgerät hinten rechts und links im Kabeldurch- gang mit 2 Schrauben (Abb. 78, Pos. 1) auf der vor- deren Kesselhaube anschrauben. Abb. 78 Regelgerät festschrauben; Regelsystem Logamatic 4000 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 49: Montage Zusatzregelgerät Ht3101
Temperatur der Hei- Pos. 1: Schrauben (4 Stück) zungsanlage einzustellen. Pos. 2: Deckel Pos. 3: Schutzkappe Pos. 4: Verschraubung Pos. 5: Sicherheitstemperaturbegrenzer Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 50: Einstellung Sicherheitstemperaturbegrenzer
Einbau in umgekehrter Reihenfolge. Abb. 81 Variante B J HINWEIS! Nach dem Einbau ist der STB auf korrekte Funktion zu prüfen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 51 Abb. 82 Zusatzregelgerät HT 3101 Legende für Abb. 82 Pos. 1: Temperaturregler Pos. 2: Vordere Kesselhaube Pos. 3: Flachkopfschrauben Pos. 4: Zusatzregelgerät Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 52 = Temperaturregler (Abb. 84, Pos. 2) verursachen. = Kesselvorlauf = Sicherheitstemperaturbegrenzer = Temperaturwächter ) Detaillierte Hinweise zur Einführung der Fühler siehe Abb. 85. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 53 Leitungen sind in den Kabelkanal zu verlegen. Abb. 85 Legende für Abb. 85 Pos. 1: Tauchhülse Pos. 2: Kunststoffspirale Pos. 3: Ausgleichfeder Pos. 4: Fühlersicherung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 54 Der Kessel ist mit einer Vorsicherung von max. 20 A abzusichern. l Dem Kessel ist bei der elektrischen Installation ein allpolig abschaltender Schalter mit mindes- tens 3 mm Kontaktöffnungsweite vorzuschalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 55: Montage Und Anschluss Der Brennersteuerung
J HINWEIS! Nachdem alle elektrischen Anschlüsse verlegt sind, Klemmenabdeckhaube, Kesselvorder- wand, Vorder- und Seitenverkleidung anbrin- gen. Vorhandene Brennersteuerung bei Nachrüs- tung entfernen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 56: Montage Gasdruckwächter
Pos. 3: Zündgasventil Pos. 4: Gasdruckwächterunterteil Pos. 5: Abdeckhaube Gasdruckwächter Pos. 6: Anschlusskabel (Anschluss Brennersteuerung) Abb. 90 Armatur Außenseite (links)/ Innenseite (rechts) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... -
Seite 57: Montage Der Restlichen Verkleidungsteile
Jetzt die Schrauben im Längssockel bzw. alle noch nicht fest angezogenen Schrauben anziehen um die Verkleidung auszurichten (keine großen Spalte etc.). l Geräteschild (Logano plus GB434) (Abb. 92, Pos. 5) aus der Tüte "Techn. Unterlagen" entnehmen und gegen das vorhandene Geräteschild (Logano GE434) an der Vorderwand austauschen. -
Seite 58: Hydraulischer Anschluss Des Wärmetauschers
Heizkessel und Wärmetauscher ist ein zusätzli- ches Sicherheitsventil am Brennwert-Wärme- tauscher erforderlich. Abb. 94 Optimierte Brennwertnutzung - dir. Anschluss des Wärmetauschers an einen Niedertemperaturheizkreis Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 59 Hydraulischer Anschluss des Wärmetauschers Abb. 95 Anschlussplan Wärmetauscherpumpe an HT3101 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
-
Seite 60: Nachträgliche Umrüstung Logano Ge434 Auf Logano Plus Gb434
Kapitel, die ebenfalls zu beachten sind in (siehe Ka- pitel 6: "Montage und Anschluss der Brennersteue- rung"), (siehe Kapitel 9: "Hydraulischer Anschluss des Wärmetauschers") Abb. 97 Strömungssicherung demontieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000... - Seite 61 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 62 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 63 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000...
- Seite 64 Buderus ist immer in Ihrer Nähe. Hochwertige Heiztechnologie verlangt professionelle Installation und Wartung. Buderus liefert deshalb das komplette Programm exklusiv über den Heizungsfachmann. Fragen Sie ihn nach Buderus Heiztechnik. Oder informieren Sie sich in einer unserer 46 Niederlassungen. Niederlassung Straße...
