Kesselblock montieren
6.2.2 Einspeiserohr und Anschlussformstück
montieren
Einspeiserohr montieren
Das Einspeiserohr besteht aus einem Anfangsteil und je
nach Kesselgröße aus ein bis drei Verlängerungsteilen
und einem Einspeiserohrendteil mit Nocken (Abb. 23).
Der Nocken dient zur Justierung des Einspeiserohres
und muss hierzu in die Ausbuchtung des Blindflansches
(Abb. 22, Pos. 5, Seite 24) eingeführt werden. Das Ein-
speiserohr wird von vorne in die obere Kesselnabe ein-
geschoben (Abb. 25, Seite 26).
ANWENDERHINWEIS
Achten Sie darauf, dass die Tauchhülsen
noch nicht eingebaut sind, da Sie sonst
das Einspeiserohr nicht einschieben kön-
nen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003

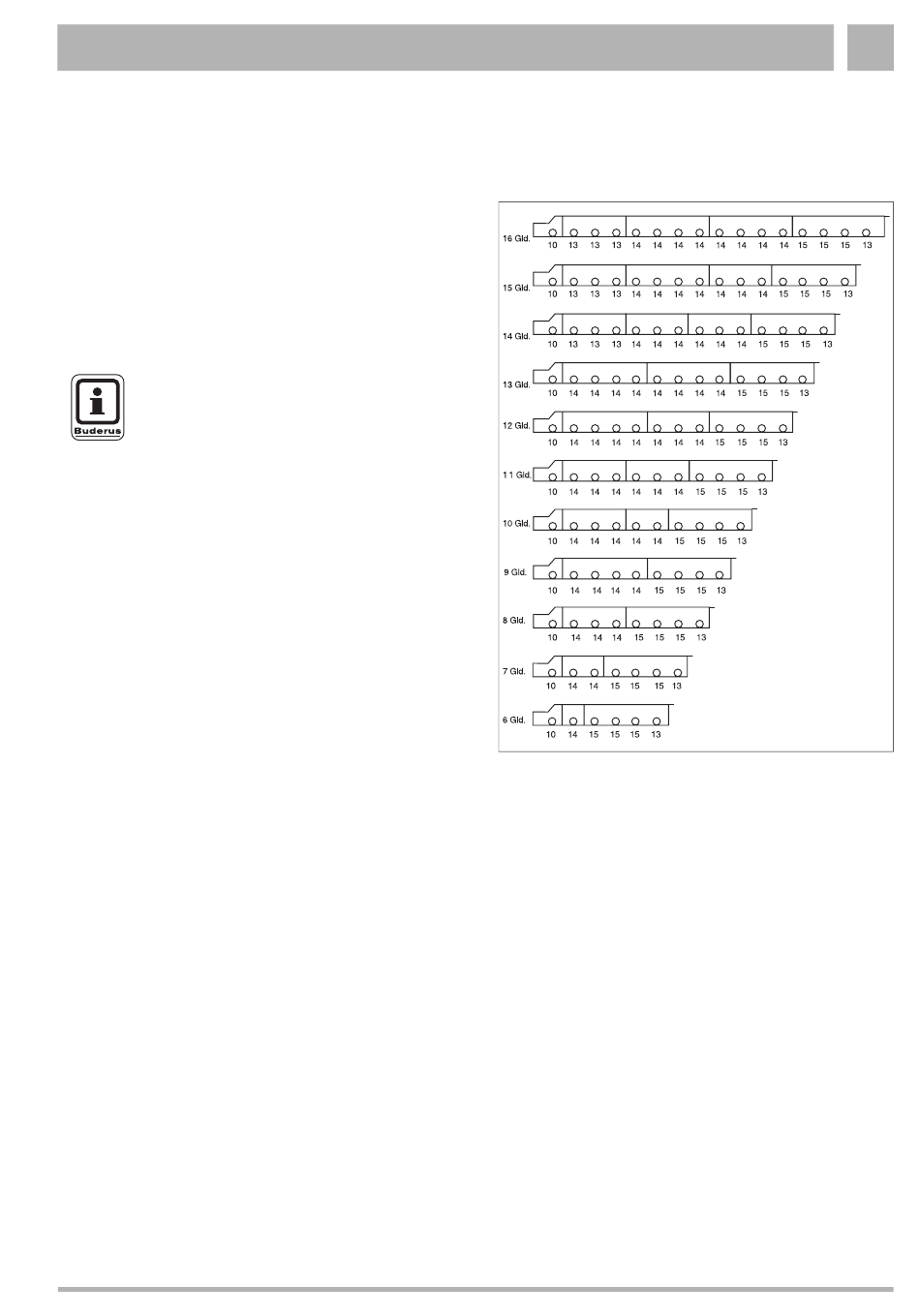

Abb. 23 Einschiebeplan des Einspeiserohrs für alle
Kesselgrößen (Bohrungen Ø in mm)
