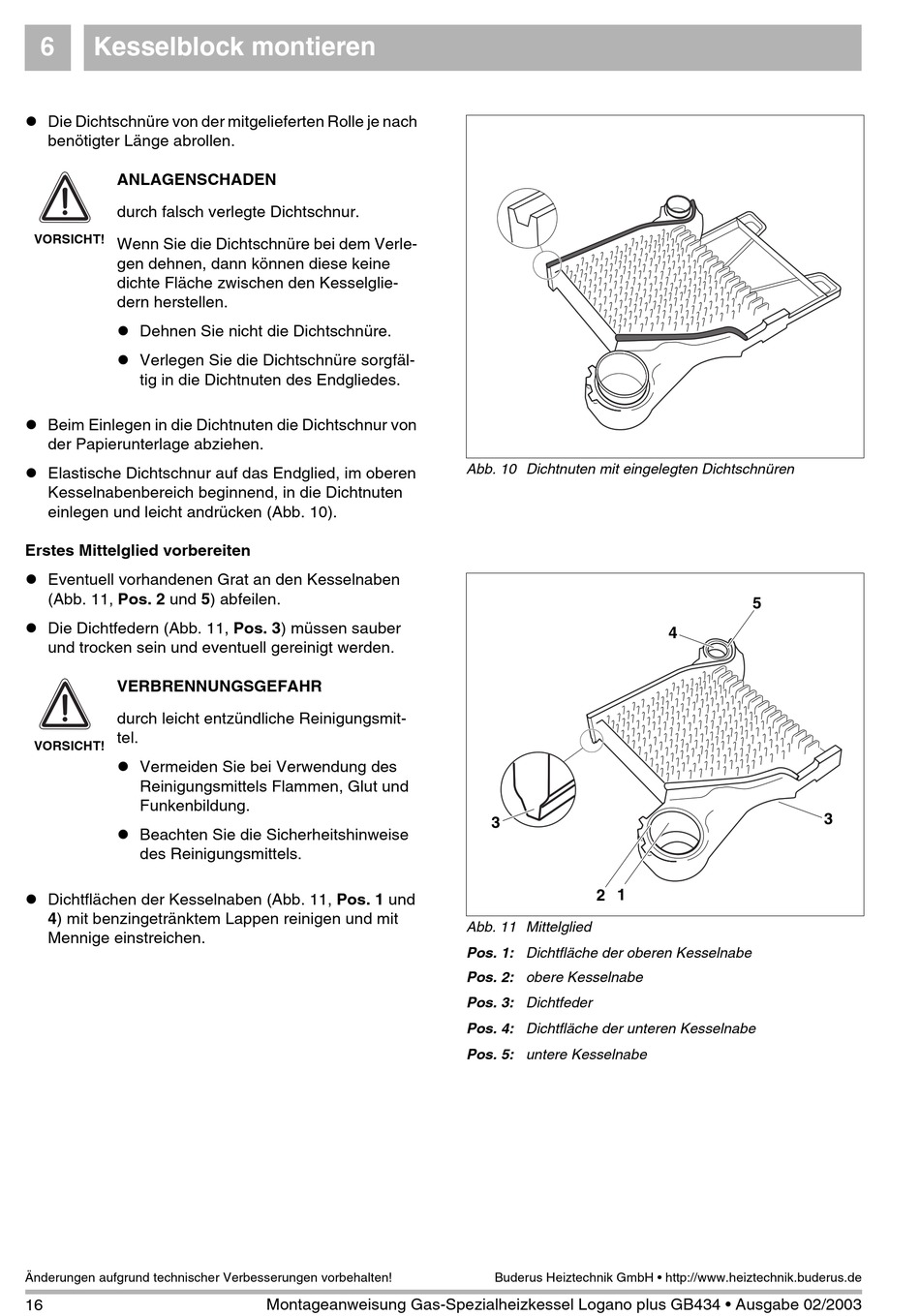

6 Kesselblock montieren
! Die Dichtschnüre von der mitgelieferten Rolle je nach
benötigter Länge abrollen.
ANLAGENSCHADEN
durch falsch verlegte Dichtschnur.
VORSICHT!
Wenn Sie die Dichtschnüre bei dem Verle-
gen dehnen, dann können diese keine
dichte Fläche zwischen den Kesselglie-
dern herstellen.
! Dehnen Sie nicht die Dichtschnüre.
! Verlegen Sie die Dichtschnüre sorgfäl-
tig in die Dichtnuten des Endgliedes.
! Beim Einlegen in die Dichtnuten die Dichtschnur von
der Papierunterlage abziehen.
! Elastische Dichtschnur auf das Endglied, im oberen
Kesselnabenbereich beginnend, in die Dichtnuten
einlegen und leicht andrücken (Abb. 10).
Erstes Mittelglied vorbereiten
! Eventuell vorhandenen Grat an den Kesselnaben
(Abb. 11, Pos. 2 und 5) abfeilen.
! Die Dichtfedern (Abb. 11, Pos. 3) müssen sauber
und trocken sein und eventuell gereinigt werden.
VERBRENNUNGSGEFAHR
durch leicht entzündliche Reinigungsmit-
tel.
VORSICHT!
! Vermeiden Sie bei Verwendung des
Reinigungsmittels Flammen, Glut und
Funkenbildung.
! Beachten Sie die Sicherheitshinweise
des Reinigungsmittels.
! Dichtflächen der Kesselnaben (Abb. 11, Pos. 1 und
4) mit benzingetränktem Lappen reinigen und mit
Mennige einstreichen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
16 Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
Abb. 10 Dichtnuten mit eingelegten Dichtschnüren
3
2 1
Abb. 11 Mittelglied
Pos. 1: Dichtfläche der oberen Kesselnabe
Pos. 2: obere Kesselnabe
Pos. 3: Dichtfeder
Pos. 4: Dichtfläche der unteren Kesselnabe
Pos. 5: untere Kesselnabe
