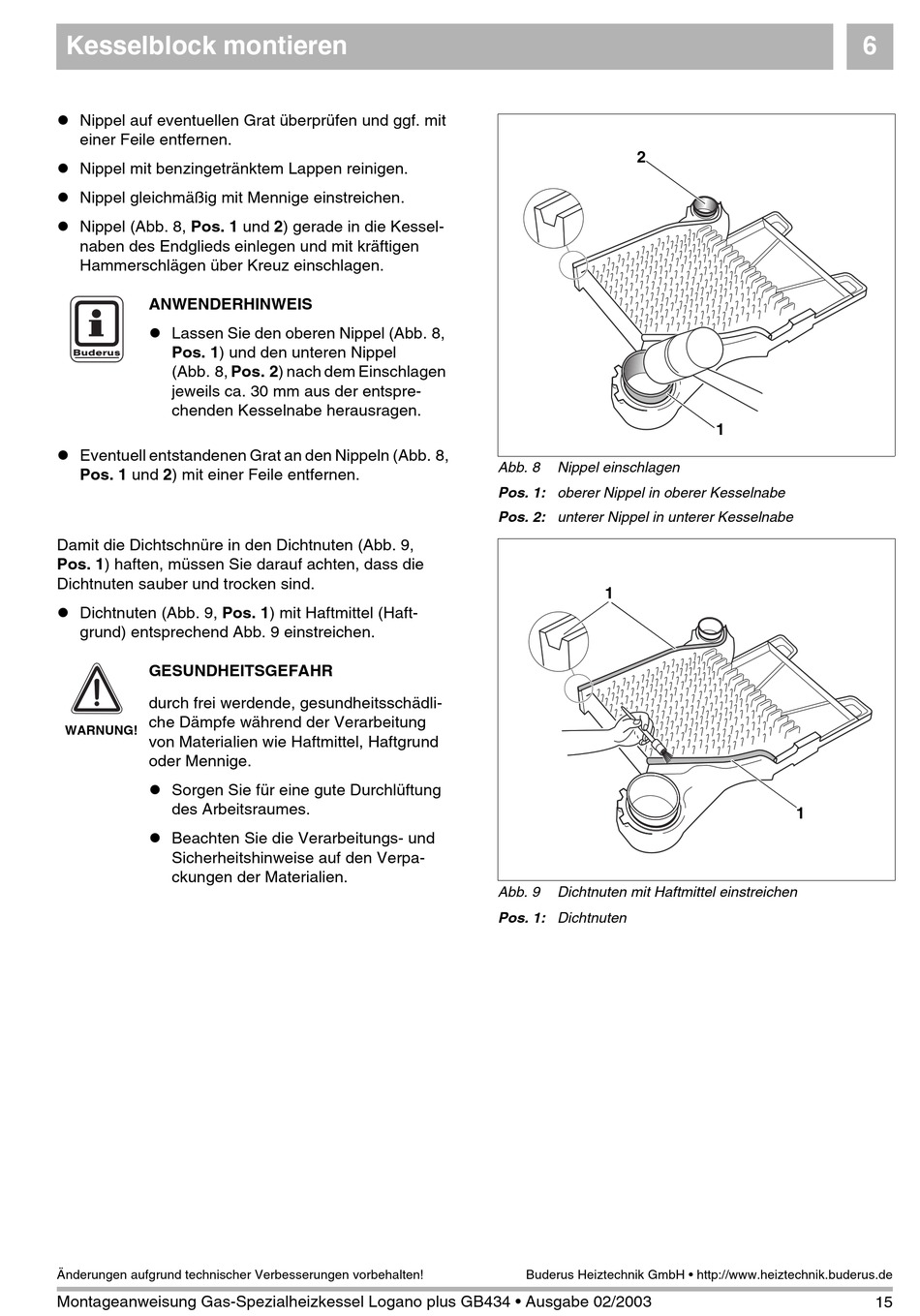

Buderus Logano plus GB434 Montageanweisung Seite 15

Kesselblock montieren
! Nippel auf eventuellen Grat überprüfen und ggf. mit
einer Feile entfernen.
! Nippel mit benzingetränktem Lappen reinigen.
! Nippel gleichmäßig mit Mennige einstreichen.
! Nippel (Abb. 8, Pos. 1 und 2) gerade in die Kessel-
naben des Endglieds einlegen und mit kräftigen
Hammerschlägen über Kreuz einschlagen.
ANWENDERHINWEIS
! Lassen Sie den oberen Nippel (Abb. 8,
Pos. 1) und den unteren Nippel
(Abb. 8, Pos. 2) nach dem Einschlagen
jeweils ca. 30 mm aus der entspre-
chenden Kesselnabe herausragen.
! Eventuell entstandenen Grat an den Nippeln (Abb. 8,
Pos. 1 und 2) mit einer Feile entfernen.
Damit die Dichtschnüre in den Dichtnuten (Abb. 9,
Pos. 1) haften, müssen Sie darauf achten, dass die
Dichtnuten sauber und trocken sind.
! Dichtnuten (Abb. 9, Pos. 1) mit Haftmittel (Haft-
grund) entsprechend Abb. 9 einstreichen.
GESUNDHEITSGEFAHR
durch frei werdende, gesundheitsschädli-
che Dämpfe während der Verarbeitung
WARNUNG!
von Materialien wie Haftmittel, Haftgrund
oder Mennige.
! Sorgen Sie für eine gute Durchlüftung
des Arbeitsraumes.
! Beachten Sie die Verarbeitungs- und
Sicherheitshinweise auf den Verpa-
ckungen der Materialien.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
2
Abb. 8 Nippel einschlagen
Pos. 1: oberer Nippel in oberer Kesselnabe
Pos. 2: unterer Nippel in unterer Kesselnabe
1
Abb. 9 Dichtnuten mit Haftmittel einstreichen
Pos. 1: Dichtnuten
