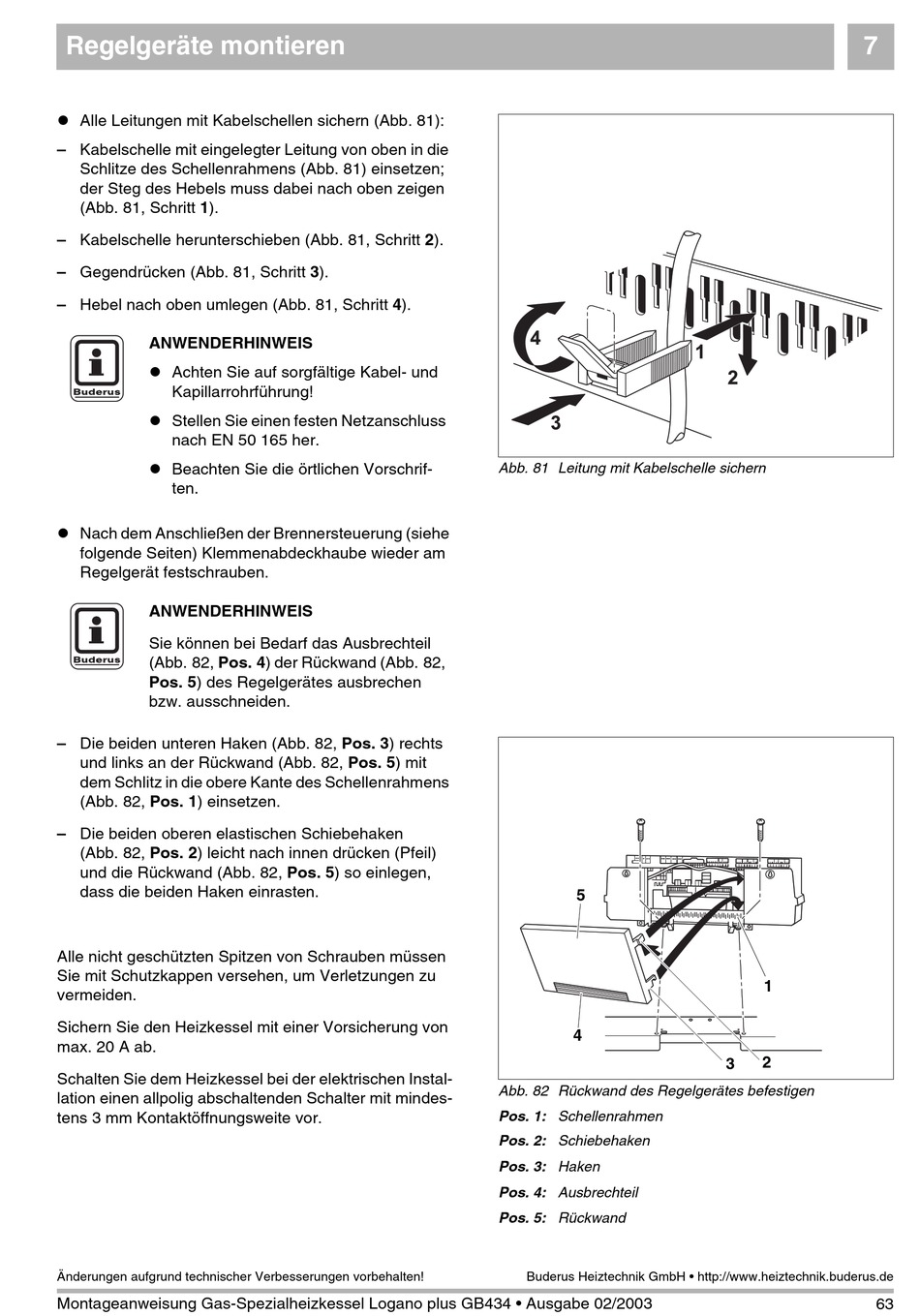

Buderus Logano plus GB434 Montageanweisung Seite 63

Regelgeräte montieren
! Alle Leitungen mit Kabelschellen sichern (Abb. 81):
– Kabelschelle mit eingelegter Leitung von oben in die
Schlitze des Schellenrahmens (Abb. 81) einsetzen;
der Steg des Hebels muss dabei nach oben zeigen
(Abb. 81, Schritt 1).
– Kabelschelle herunterschieben (Abb. 81, Schritt 2).
– Gegendrücken (Abb. 81, Schritt 3).
– Hebel nach oben umlegen (Abb. 81, Schritt 4).
ANWENDERHINWEIS
! Achten Sie auf sorgfältige Kabel- und
Kapillarrohrführung!
! Stellen Sie einen festen Netzanschluss
nach EN 50 165 her.
! Beachten Sie die örtlichen Vorschrif-
ten.
! Nach dem Anschließen der Brennersteuerung (siehe
folgende Seiten) Klemmenabdeckhaube wieder am
Regelgerät festschrauben.
ANWENDERHINWEIS
Sie können bei Bedarf das Ausbrechteil
(Abb. 82, Pos. 4) der Rückwand (Abb. 82,
Pos. 5) des Regelgerätes ausbrechen
bzw. ausschneiden.
– Die beiden unteren Haken (Abb. 82, Pos. 3) rechts
und links an der Rückwand (Abb. 82, Pos. 5) mit
dem Schlitz in die obere Kante des Schellenrahmens
(Abb. 82, Pos. 1) einsetzen.
– Die beiden oberen elastischen Schiebehaken
(Abb. 82, Pos. 2) leicht nach innen drücken (Pfeil)
und die Rückwand (Abb. 82, Pos. 5) so einlegen,
dass die beiden Haken einrasten.
Alle nicht geschützten Spitzen von Schrauben müssen
Sie mit Schutzkappen versehen, um Verletzungen zu
vermeiden.
Sichern Sie den Heizkessel mit einer Vorsicherung von
max. 20 A ab.
Schalten Sie dem Heizkessel bei der elektrischen Instal-
lation einen allpolig abschaltenden Schalter mit mindes-
tens 3 mm Kontaktöffnungsweite vor.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
Abb. 81 Leitung mit Kabelschelle sichern
5
4
Abb. 82 Rückwand des Regelgerätes befestigen
Pos. 1: Schellenrahmen
Pos. 2: Schiebehaken
Pos. 3: Haken
Pos. 4: Ausbrechteil
Pos. 5: Rückwand
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
7
1
2
3
63
