5 Heizkessel aufstellen
Presswerkzeug Größe 2.3 (komplett in
Werkzeugbox)
Presswerk-
Kessel-
zeug pro
glieder
Kesselnabe
6–16 1
Änderungen aufgrund technischer Verbesserungen vorbehalten!
10
Verlänge-
Länge (ge-
rungsstücke
samt) in
pro
mm
Kesselnabe
3 3080
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
4
3

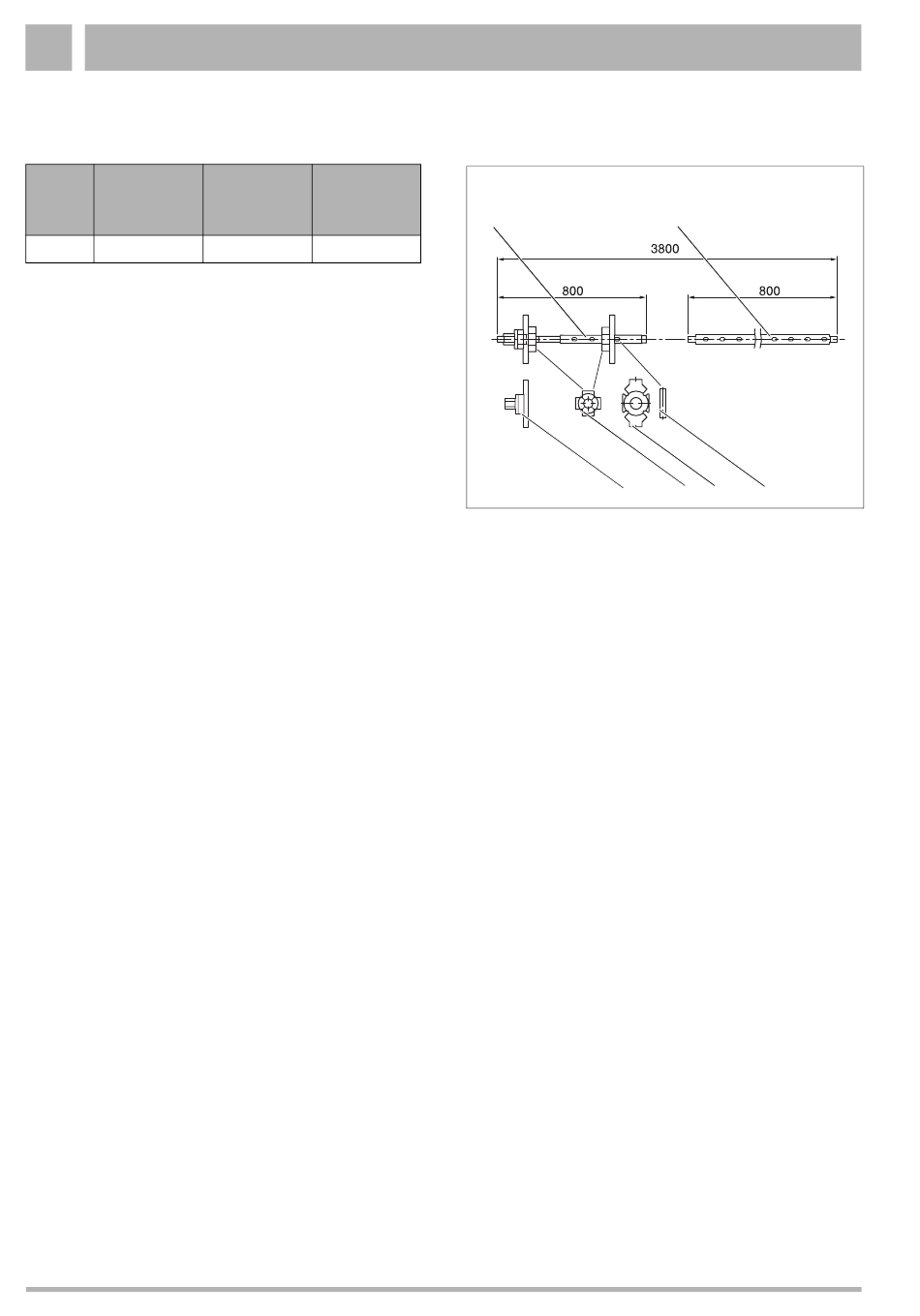

Abb. 2 Presswerkzeug Größe 2.3 (Maße in mm)
Pos. 1: Gegenflansch
Pos. 2: Zusatzflansch
Pos. 3: Presseinheit
Pos. 4: Zugstange
Pos. 5: Verlängerung
Pos. 6: Keil (Größe 2.3)
