Kesselblock montieren
6.2 Kesselblock vervollständigen
Stiftschrauben montieren
! Je vier Stiftschrauben (Abb. 21, Pos. 4) in die Ge-
windebohrungen um die obere Kesselnabe (Abb. 21,
Pos. 3) links und rechts eindrehen.
! Je drei Stiftschrauben (Abb. 21, Pos. 1) auf der Vor-
derseite in die Endglieder (Abb. 21, Pos. 2) links und
rechts eindrehen.
6.2.1 Kesselnaben verschließen
Untere Kesselnaben verschließen
Sie müssen die unteren Kesselnaben an den Endglie-
dern (Abb. 21, Pos. 2) des Kesselblocks mit dem beilie-
genden Stopfen verschließen.
! Stopfen mit Entleerungsöffnung (Anschlussstopfen
1¾" x ¾") in die vordere untere Kesselnabe (Abb. 20,
Pos. 5, Seite 22) mit Flachdichtung eindichten.
Bauseits kann ein Entleerungshahn installiert wer-
den.
! Mit Blindstopfen 1¾" hintere untere Kesselnabe
(Abb. 21, Pos. 5) verschließen. Beim 2. Kesselblock
wird ein Stopfen (1¾" x 1") mit der Anschlussmög-
lichkeit für eine Leitung zum Ausdehnungsgefäß ein-
geschraubt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
4
3
2
5

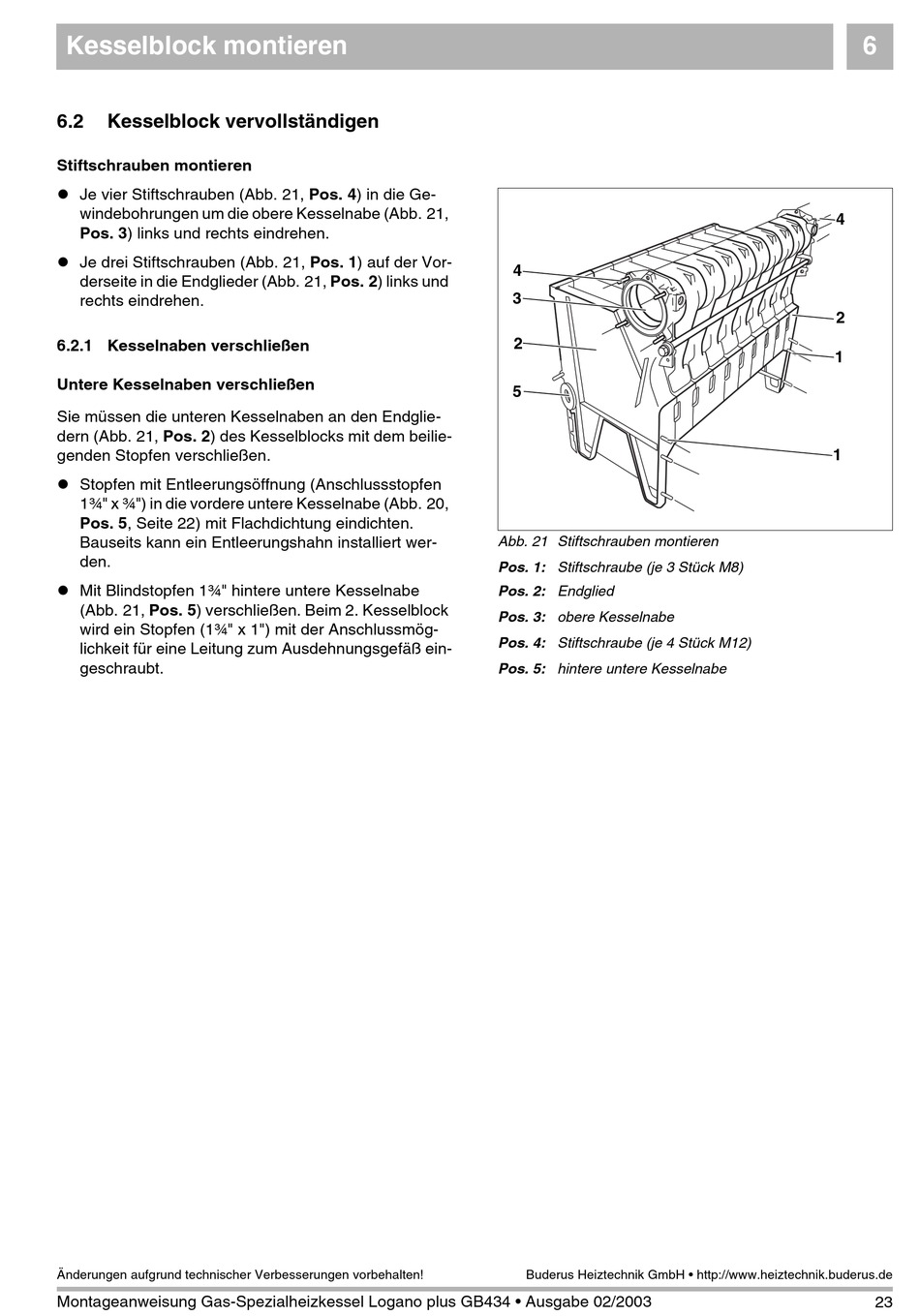

Abb. 21 Stiftschrauben montieren
Pos. 1: Stiftschraube (je 3 Stück M8)
Pos. 2: Endglied
Pos. 3: obere Kesselnabe
Pos. 4: Stiftschraube (je 4 Stück M12)
Pos. 5: hintere untere Kesselnabe
