Instrumento digital Pointek CLS 200 en una red
PROFIBUS

Especificaciones

Consulte la página 10.
Cableado: conexión a una red PROFIBUS
ATENCIÓN: Los requisitos que aparecen como ADVERTENCIA en la página 10 se
tienen que cumplir.
Notas:
• Coloque el cable PA separado del cable de alimentación si éste tiene una tensión
superior a 60 V AC.
• Evite siempre que sea posible poner el instrumento Pointek CLS 200 cerca de equipos
eléctricos grandes.
• Conecte a masa el blindaje del cable (por ejemplo, con el bastidor, mediante una junta
metálica atornillada).
Conexión de PROFIBUS PA con terminales de tornillo
Conecte el cable PROFIBUS con los terminales de tornillo siguiendo las instrucciones de la
página 11.
.

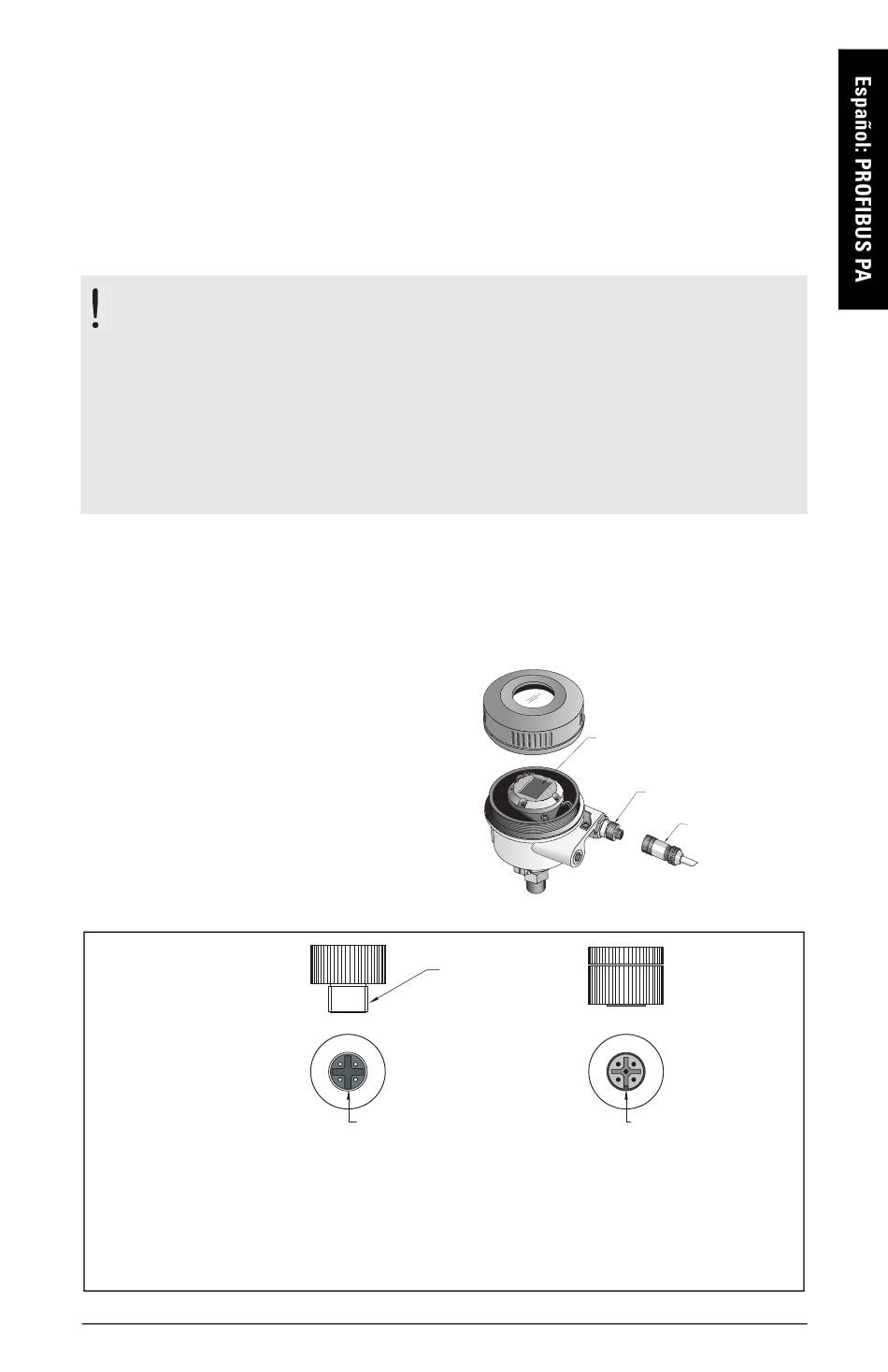

Conexión de PROFIBUS PA mediante clavija M12
Si hay una clavija M12 instalada en el encapsu-
lado de Pointek CLS 200, necesitará un conector
hembra M12 en el extremo del cable para termi-
nar la conexión del bus con PROFIBUS PA.
Cuando se conecta un PROFIBUS PA general-
mente se recomienda conectar a masa el blin-
daje, tanto en el lado del aparato como en el del
cable. En algunos casos (por ejemplo, en los
tanques con protección catódica), puede
resultar preferible conectar a masa sólo un lado
para evitar bucles.
Siga las instrucciones
del conector hembra.
Vista frontal del encastre
de la patilla y las patillas
Asignación de patillas, lado del aparato
7ML19985QE81 Pointek CLS 200 (PROFIBUS PA) – PUESTA EN MARCHA
4
3
1
2
referencia de colocación
PATILLAPROFIBUS PA
1 PA+
2 no conectado
3 PA–
4 blindaje, conectado a masa
tapa con ventana
pantalla digital
rosca M12 x 1
3
2
PATILLAPROFIBUS PA
1 PA+
2 no conectado
3 PA–
4 blindaje, conectado a masa
Asignación de patillas, lado del cable
clavija M12 (lado del
aparato)
conector M12
(lado del cable)
Vista frontal del
encastre del
4
manguito y los
manguitos
1
ranura de colocación
