Siemens pointek CLS 200 Kurzanleitung Seite 93

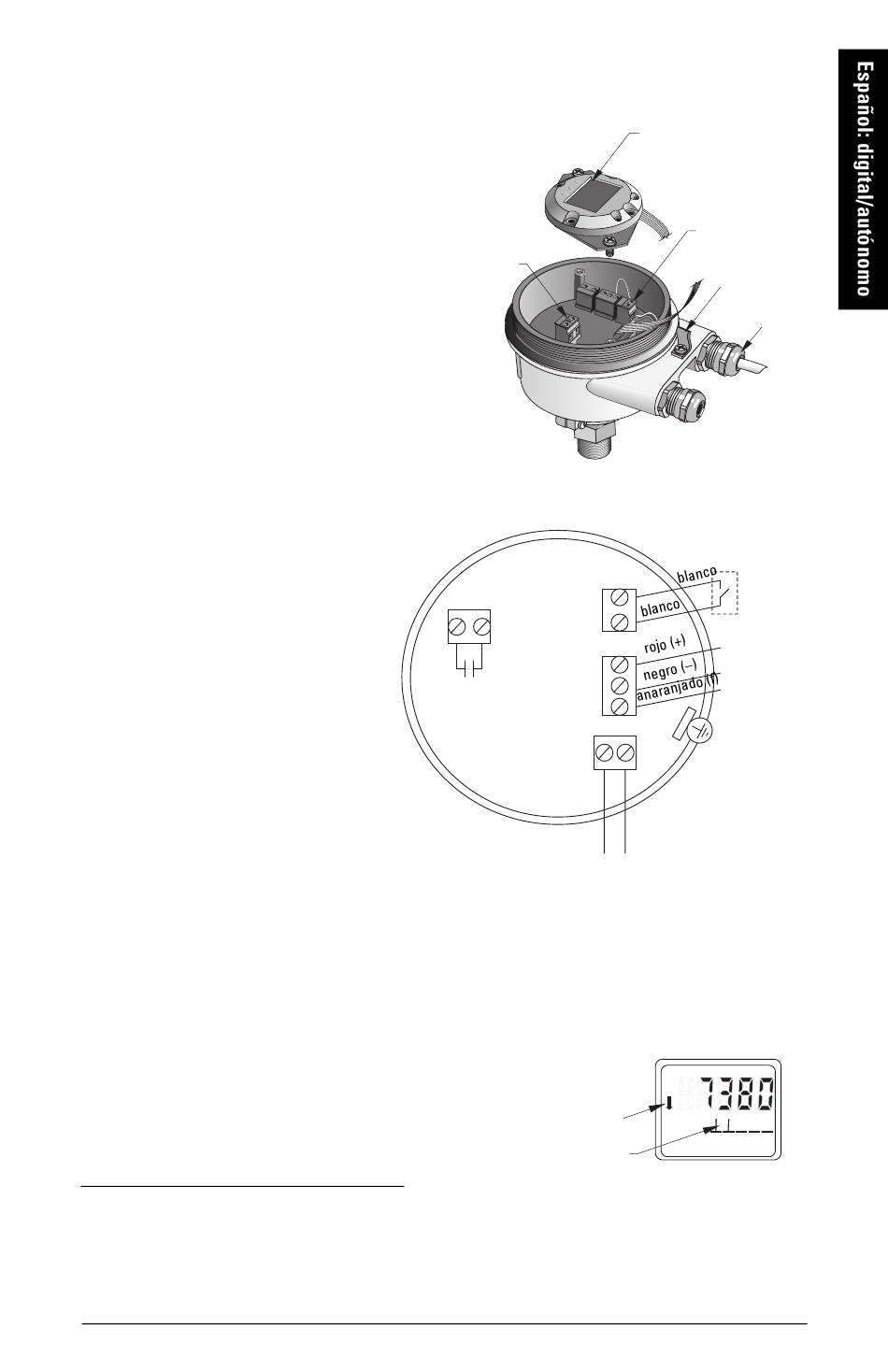

Conexión de la alimentación en terminales de tornillo (instrumento autónomo)
1. Aflojar la presilla de la tapa y retirar la
tapa del encapsulado.
2. Desatornillar y levantar la pantalla
digital.
3. Pelar el extremo de la cubierta del
cable unos 70 mm (2,75") en la
extremidad del cable de alimentación,
y pasar los cables a través del prensa
estopas.
4. Conectar los cables en los terminales
+ y – ("PA+" y "PA–"): no importa la
polaridad. (bloque terminal
desmontable.)
5. Para utilizar la Salida de alarma,
conectar los cables de una entrada
opcional en los terminales
correspondientes: no importa la
polaridad. (bloque terminal desmontable.)
6. Conectar a la tierra el sistema
observando las disposiciones
1
pertinentes .
7. Apretar el prensaestopas para un
sellado óptimo.
8. Volver a posicionar el display
digital.
9. El teclado permite ajustar el
transmisor localmente. (Ver
Ajuste con 3 teclas en la página
12 y la Tabla de referencia en la
página 13). Una vez efectuados
los ajustes volver a colocar la
tapa y fijar la presilla.
Funcionamiento
Pantalla digital
Seleccionada en Modo 13: indicación del valor medido, el nivel lógico, el número
correspondiente al modo de funcionamiento y el número de modo seleccionado o la
temperatura de la electrónica.
Valor medido
• valor predeterminado (arranque)
2
• valor (conteos ) cuando Sensor = (2)
1.
Cuando se conecta un PROFIBUS PA generalmente se recomienda conectar a masa el blindaje, tanto
en el lado del aparato como en el del cable. Puede resultar preferible conectar a masa sólo un lado
para evitar bucles.
2.
Valor adimensional, inverso de la frecuencia.
3.
El funcionamiento del conmutador (abierto/cerrado) depende del ajuste efectuado en Modo 24.
7ML19985QE81
3
Pointek CLS 200 (autónomo) – PUESTA EN MARCHA
bloque terminal
desmontable
para salida de
alarma/
transistor
salida de alarma
transistor
test
entrada
sensor
PROFIBUS PA
PA+
flecha hacia
abajo (contacto
abierto
gráfico de barras
pantalla digital
bloque
terminal
desmontable:
+ y –
(PA+ y PA–)
presilla de
la tapa
prensa
estopas
cable de la
alimentación
contacto
reed
PA–
cable de la alimentación
sensor no cubierto
3
)
Página ES-11
