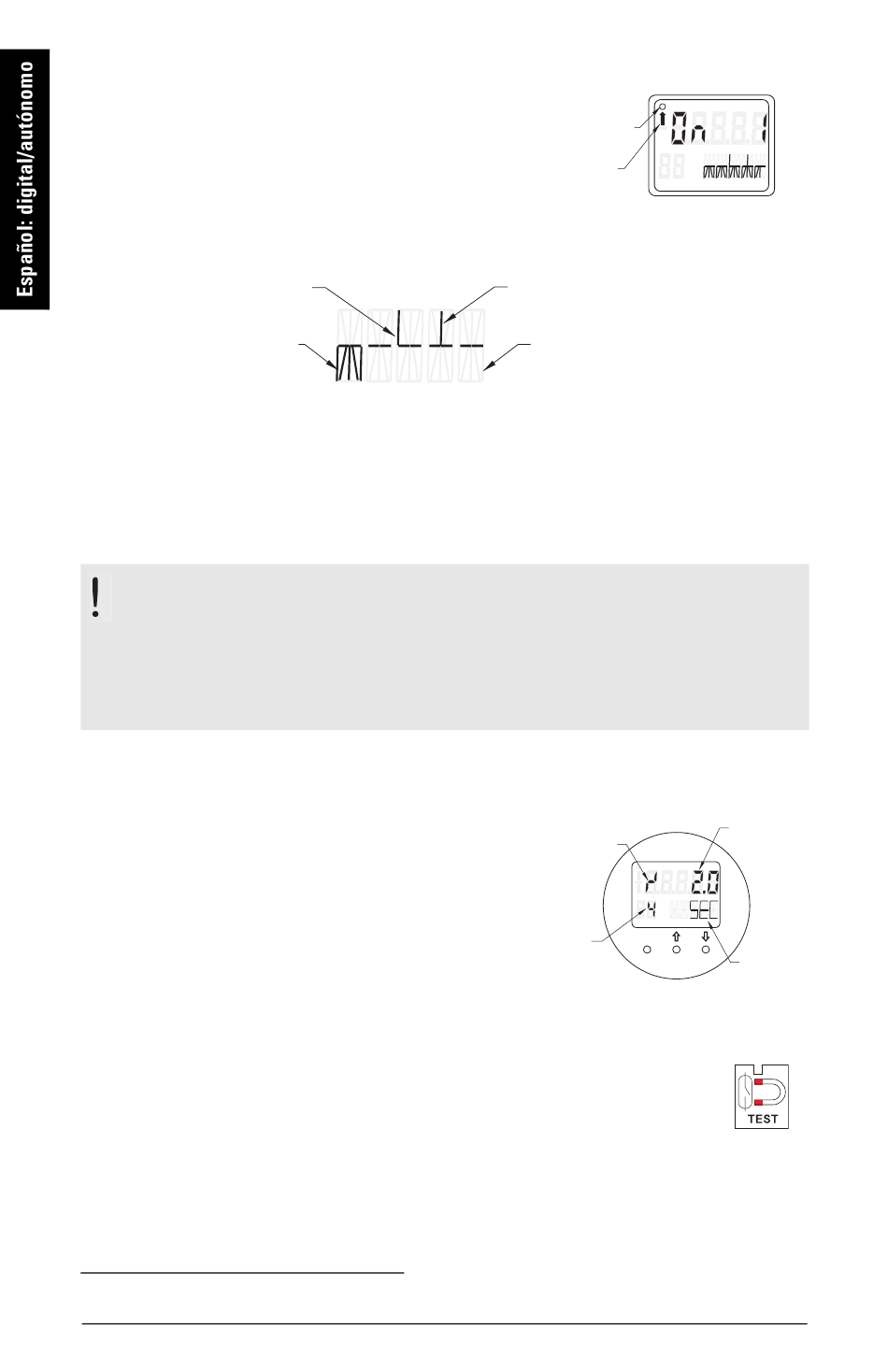

Indicación del nivel lógico
• valor al seleccionar el parámetro OUT
del bloque de funciones de entrada
digital (Discrete input function block) (0)
Gráfico de barras
Flanco de caída
(Switch Point 2)
Ajuste del campo de aplicación
0% (Application Range)
• representa la superficie recubierta del sensor
• se obtiene seleccionando una de las siguientes opciones en Modo 13: parámetro OUT
del bloque de funciones de entrada digital, Primary Value (valor principal) del Transducer
Block (bloque transductor); o Sensor Value discrete del bloque transductor
Ajuste con 3 teclas
ADVERTENCIA: Es fundamental comprobar la configuración durante el proceso y
ver si es correcta antes de que comience el funcionamiento normal.
Notas:
• Para más detalles sobre los Modos de funcionamiento ver la Tabla de referencia a
continuación.
• Desactivar la Protección contra escritura (HWrite Protection) (Modo 10, página 13).
La configuración inicial se puede llevar a cabo antes de montarlo en el proceso, pero hay que
calibrar el aparato y ajustar la sensibilidad en el propio producto.
• El dígito (parpadeando) indica la posición del cursor.
• Pulsar M para seleccionar un modo. Mantener
pulsada la tecla M y pulsar ⇑ para marcha atrás.
• Para aumentar o disminuir un valor pulsar ⇑ o ⇓.
• Para mover el cursor hacia la derecha pulsar ⇓.
• Modificar el dígito menos significante y pulsar ⇓
para guardar el valor.
• Para entrar un valor (no numérico) pulsar M.
Verificación del sensor por imán
Colocar el imán proporcionado a proximidad de la superficie de verificación en el
encapsulado. Después de 10 segundos se obtiene la indicación SENSOR TEST
SUCCESSFUL o SENSOR TEST FAILED (texto animado).
Indicación del mensaje de error
Consulte la versión completa del manual.
1.
El funcionamiento del conmutador (abierto/cerrado) depende del ajuste efectuado en Modo 24.
Página ES-12 Pointek CLS 200 (autónomo) – PUESTA EN MARCHA
comunicación OK
flecha hacia arriba
1
(contacto cerrado )
Flanco de subida
(Switch Point 1)
Ajuste del campo de aplicación 100%
(Application Range)
indicador adicional
(Modo 4)
M
indicador
del modo
sensor cubierto
1
,
lectura
principal
lectura
auxiliar
