Siemens pointek CLS 200 Kurzanleitung Seite 208

P1
+
fördröjning
L2
reläkontakt
8 A @ 250 V AC
5 A @ 30 V DC
Anmärkning: Switch- och potentiometerinställningar är endast medtagna för
illustationsändamål.

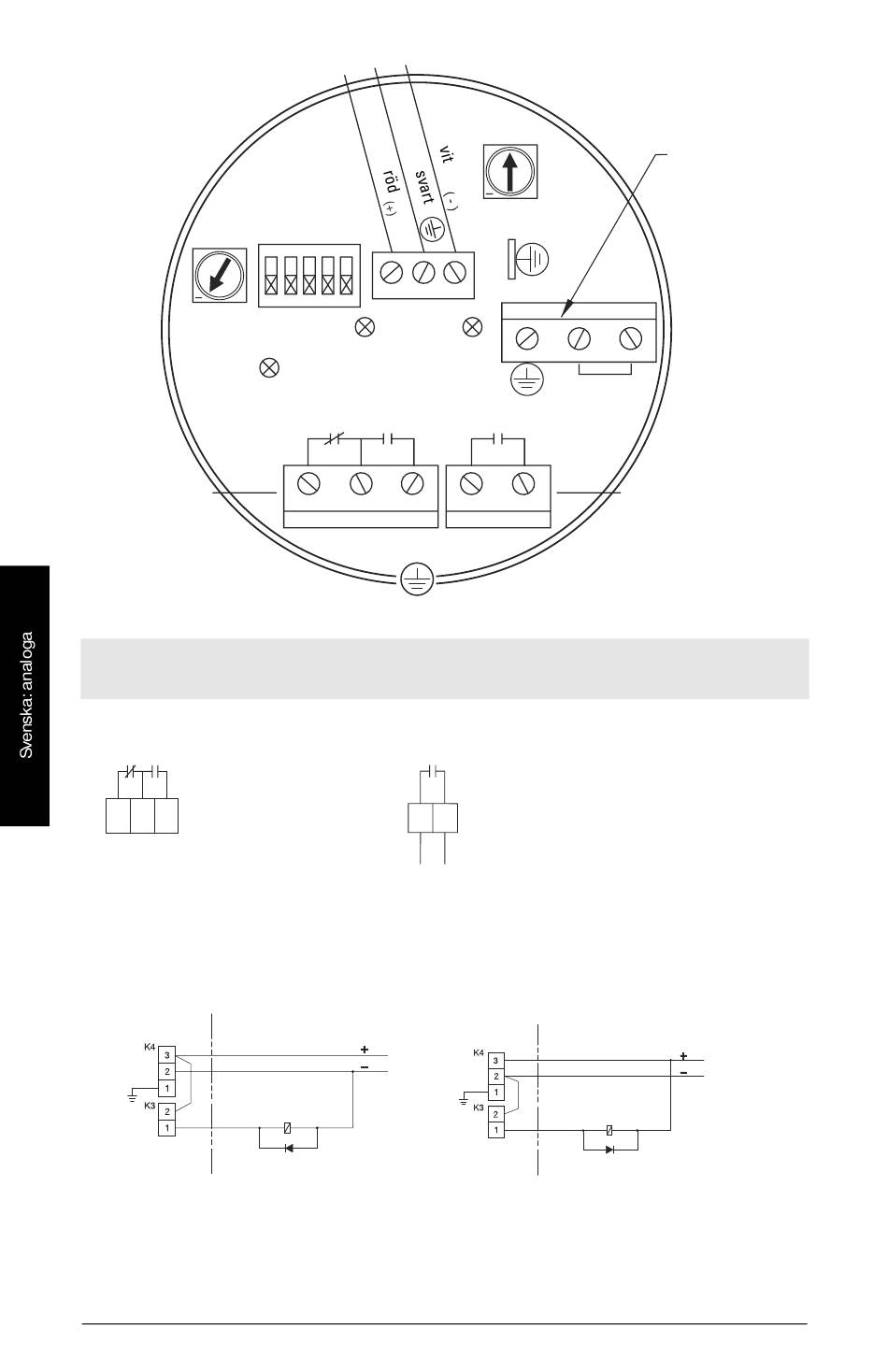

Relä Utgångsanslutning och Halvledarbrytare anslutning
Reläet visas i ett
K2
energlöst tillstånd.
3 2 1
NC
NO
COM
K2 kontaktegenskaper:
• 8 A vid 250 V AC
• 5 A vid 30 V DC
Diodskydd
av kunden anskaffad
skyddsdiod (medföljer ej)
Switchkapacitet:
Sida SV-6 Pointek CLS 200 (analoga) – MANUAL FÖR SNABBSTART
switchbänk
K1
ON
3
1 2 3 4 5
sensor
L1
sensor-
status
status
utgång
NO
NC
K2
3 2 1
K3
2 1
K3 kontaktegenskaper:
• 250 V AC, 100 mA max., ej polariserad (max. 2 VA)
• 300 V DC, 100 mA max, ej polariserad (max. 2 VA)
reläspole
250 V AC, 100 mA max., 2 VA/2 W max.
300 V DC, 100 mA max., 2 VA/2 W max
trippel-
punkt
+
P2
GND
K4
2 1
L3
spänning
3 2
på
spännings-
aggregat 12–
250 V AC/DC
NO
K3
2 1
Halvledarbrytare för användarens kontroll
eller instrumentationsapparat.
Switchen visas i ett energilöst tillstånd.
reläspole
av kunden anskaffad
skyddsdiod (medföljer ej)
avtagbart
terminalblock (ej
polaritetskänsliga)
1
halvledarswitch
100 mA @ 250 V AC
100 mA @ 300 V DC
2 VA max.
7ML19985QE81
