Siemens pointek CLS 200 Kurzanleitung Seite 130

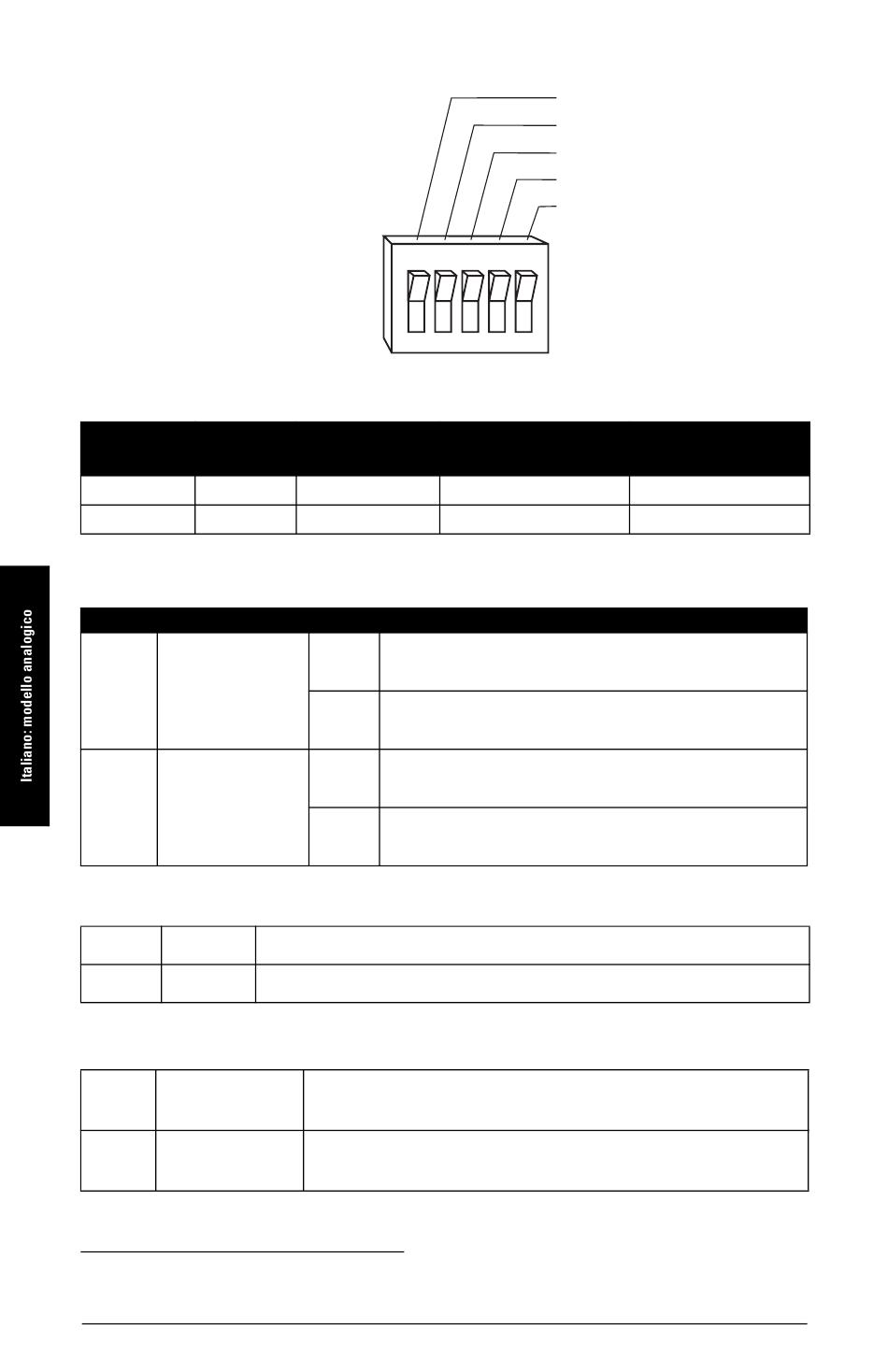

Banco interruttori
Impostazioni di controllo dei 4
interruttori DIP (S1, S2, S3 e S5) per
l'uscita dell'allarme.
Il quinto interruttore DIP (S4) viene
utilizzato solo per verificare le
impostazioni di ritardo.
Se S3 è impostato su ON, la funzione
di relè e il funzionamento di S1 e S2
vengono invertiti.
Impostazione di protezione da errori/allarme
Modalità di
Stato di S3
allarme
High Attivato
Low Disattivato
Impostazioni di ritardo: S1 e S2
Effetto della posizione di S3 sul funzionamento di S1 e S2
Protezione con
allarme/di
S3-ON superamento della
capacità impostata
sul valore alto
Protezione con
allarme/di
S3-OFF funzionamento a
secco impostata sul
valore basso
Impostazione relativa alla sensibilità (alta o bassa): S5
S5-ON High
S5-OFF Low
Impostazioni relative alle prove: S4 (inverte il segnale).
S4-ON Enable test
S4-OFF Funzionamento
manuale
1.
Il presente manuale prevede che la pompa venga disattivata in caso di errore. Se ciò non
avviene, effettuare i collegamenti corretti per l'applicazione in uso.
Pagina IT-8 Pointek CLS 200 (analogico) – MANUALE PER L' A VVIO RAPIDO
1 2 3 4 5
Stato della
sonda
coperto
scoperto
disattiva il ritardo relativo alla disattivazione dell'allarme
S1-ON
(allarme impostato su OFF)
disattiva il ritardo relativo all'attivazione dell'allarme
S2-ON
(allarme impostato su ON)
disattiva il ritardo relativo all'attivazione dell'allarme
S1-ON
(allarme impostato su ON)
disattiva il ritardo relativo alla disattivazione dell'allarme
S2-ON
(allarme impostato su OFF)
Per la misurazione di materiali secchi o di liquidi non conduttivi.
Per la misurazione di liquidi conduttivi o materiali conduttivi viscosi
Verificare le spie di stato dell'uscita e del sensore per controllare
l'intervallo di ritardo impostato dal potenziometro P1.
ritardo: attivazione dell'allarme
ritardo: disattivazione dell'allarme
protezione da errori/allarme
impostazioni ritardo di prova
sensibilità (guadagno alto o
basso)
Interruttori DIP illustrati nella
posizione OFF (aperta).
1
: S3
Stato dell'allarme
attivato (ON)
attivato (ON)
Stato del relè
de-energizzato
de-energizzato
7ML19985QL81
