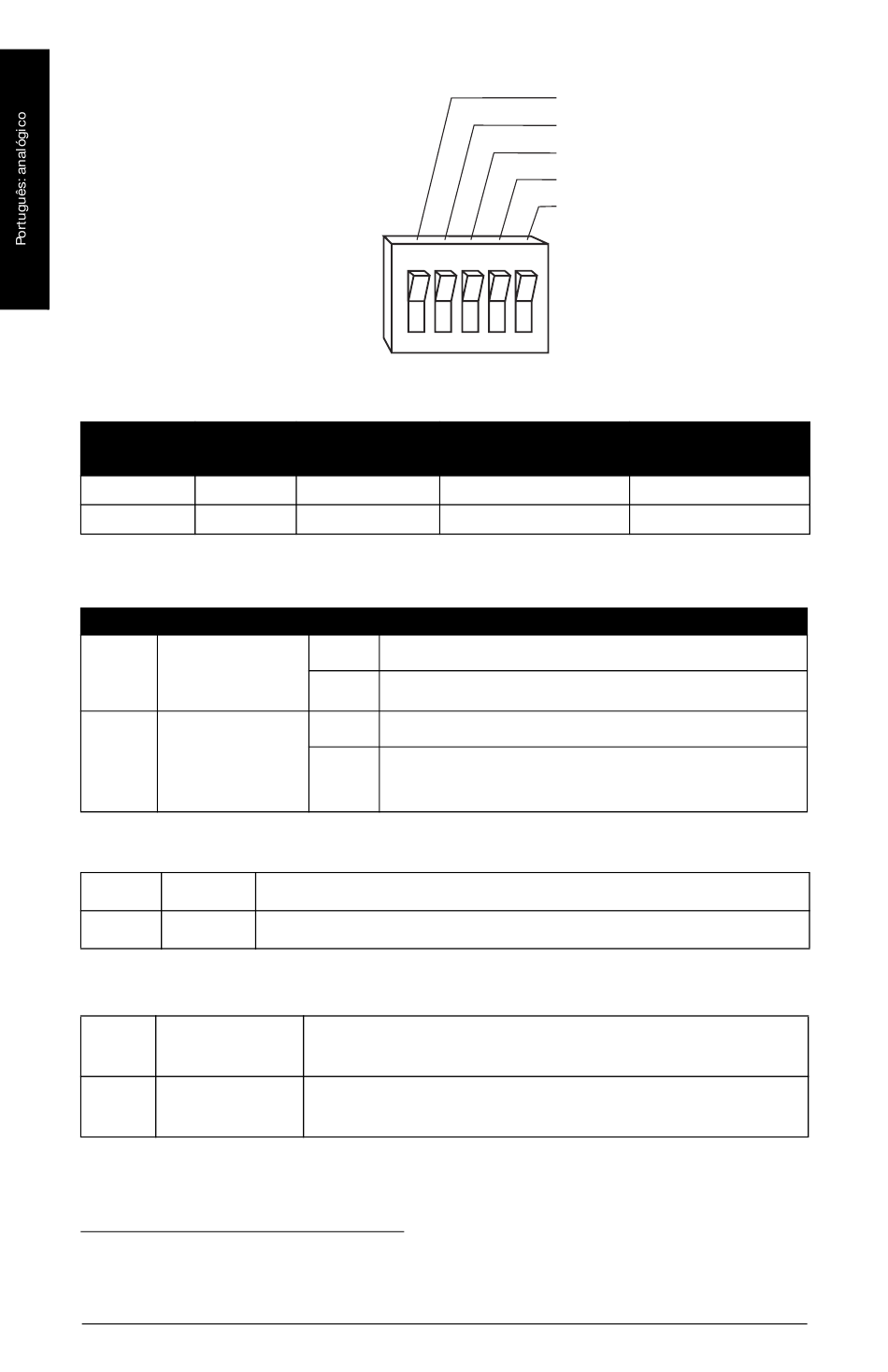

Bloco de interruptores
4 interruptores 'dip' (S1, S2, S3, e S5)
regulações de controlo para a saída de
alarme.
O quinto interruptor 'dip' (S4) é usado
apenas para testar as regulações do
atraso.
Quando S3 é ajustado em ON, inverte a
função do relé, e o funcionamento de S1
e S2.
Anti-falhas/Regulação de Alarme
Modo de Estado do
Alarme S3
Alto ON
Baixo OFF
Regulações do Atraso: S1 e S2
Efeito da posição de S3 sobre o funcionamento de S1 e S2
Alarme de alta/
S3-ON protecção contra
sobreenchimento
Alarme de baixa/
protecção contra
S3-OFF
funcionamento
em vazio
Redulação da sensibilidade (alta ou baixa): S5
S5-ON Alta
S5-OFF Baixa
Regulações de teste: S4 (inverte o sinal).
S4-ON Activa o teste
S4-OFF Funcionamento
normal
1.
O manual assume que a bomba deverá ser desligada na eventualidade de uma falha. Se
este não for o caso no seu processo, faça as ligações apropriadas para servir a sua
aplicação.
Página PT-8 Pointek CLS 200 (analógico) – MANUAL DE ARRANQUE RÁPIDO
1 2 3 4 5
1
: S3
Estado do
sensor
coberto
descoberto
S1-ON
desactiva o atraso à desactivação do alarme (alarme OFF)
S2-ON
desactiva o atraso à acticação do alarme (alarme ON)
S1-ON
desactiva o atraso à activação do alarme (alarme ON)
S2-ON
desactiva o atraso à desactivação do alarme (alarme OFF)
Para medição de sólidos secos ou líquidos não condutivos.
Para medição de líquidos condutivos ou sólidos condutivos viscosos
Verificar o estado da saída e dos LEDs de estado do sensor para
verificar o intervalo do atraso ajustado pelo potenciómetro P1.
atraso: activação de alarme
atraso: desactivação de alarme
anti falhas/alarme
regulações de atraso para teste
sensibilidade (ganho Alto ou
Baixo)
Interruptores 'dip' mostrados na
posição OFF (aberto).
Estado do alarme
activado (ON)
activado (ON)
Estado do relé
desenergizado
desenergizado
