Pointek CLS 200 digital enhed i et PROFIBUS net
Tekniske data
Jf. side 10.
Elektrisk installation: tilslutning til et PROFIBUS PA net
ADVARSEL: De krav, der står opført under ADVARSLER på side 10 skal være opfyldt.
Bemærkninger:
• Før PA-kablet separat fra strømforsyningskablet ved spændinger på over 60 V AC.
• Undgå så vidt muligt at placere Pointek CLS 200 i nærheden af større elektrisk udstyr.
• Forbind kabelafskærmningen til jord (for eksempel til instrumenthuset ved hjælp af en
skruebøsning af metal).
PROFIBUS PA tilslutning til skrueklemmer
Forbind PROFIBUS-kablet med skrueklemmerne i henhold til anvisningerne på side 11.
.

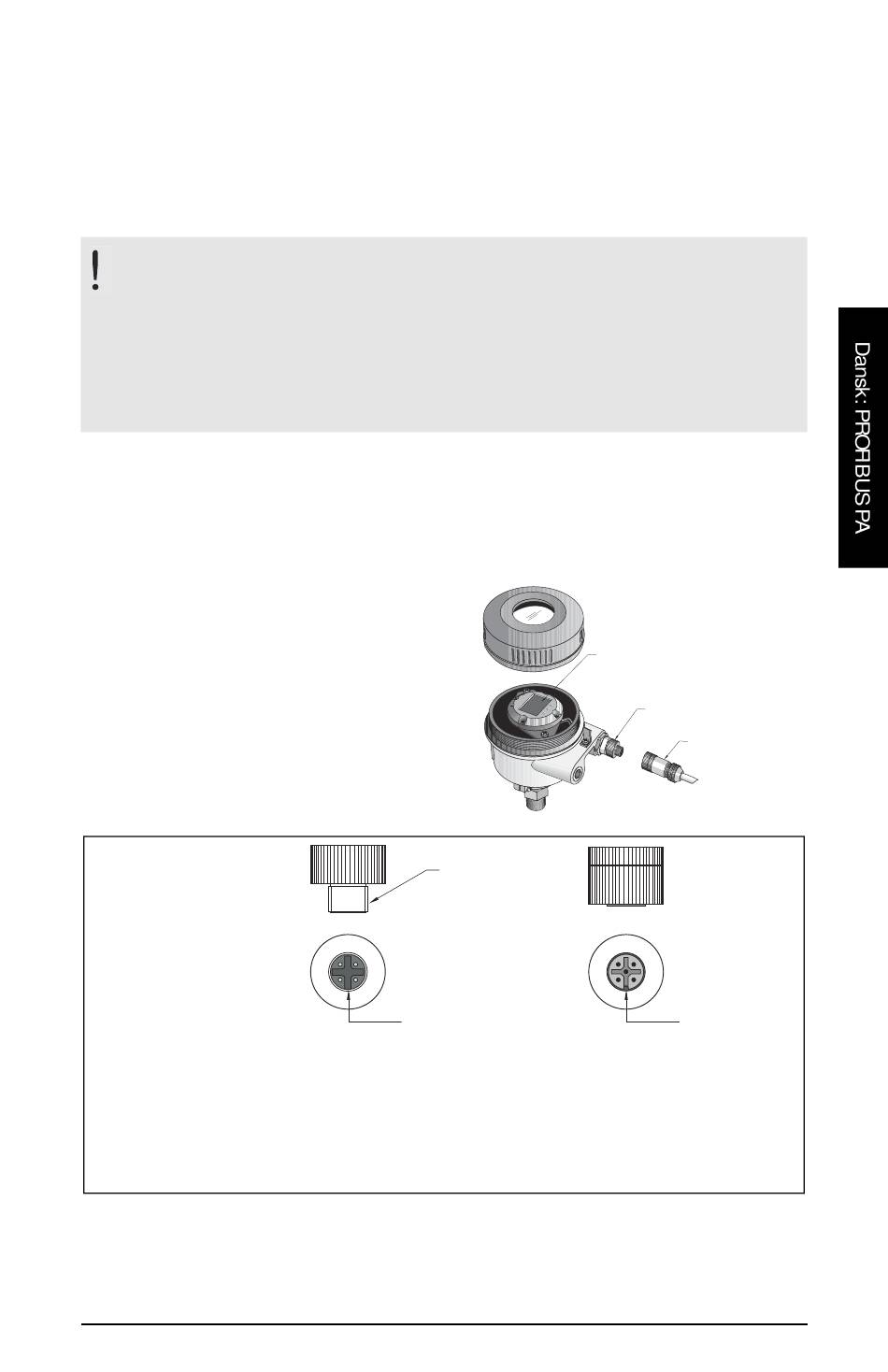

PROFIBUS PA tilslutning via M12-stik
Hvis et M12-stik er installeret på Pointek CLS
200's instrumenthus, skal der være et M12-
hunstik for enden af kablet for at kunne
gennemføre bustilslutningen til PROFIBUS PA.
Den sædvanlige PROFIBUS PA anbefaling går ud
på at jorde afskærmningen på både
apparatsiden og kabelsiden. I visse tilfælde (for
eksempel på katodisk beskyttede tanke) kan det
være en fordel kun at jordforbinde den ene side
for at undgå jordsløjfer.
Følg de anvisninger, der
følger med hunstikket.
Benforing og ben
set forfra
7ML19985QE81 Pointek CLS 200 (PROFIBUS PA) – KVIKSTART MANUAL
4
3
1
2
positions-kabelsko
BEN PROFIBUS PA
1 PA+
2 ikke forbundet
3 PA–
4 afskærmning, forbundet til jord
Benenes betydning: apparatsiden
dæksel med vindue
digitalt display
M12 x 1 gevind
3
2
BEN PROFIBUS PA
1 PA+
2 ikke forbundet
3 PA–
4 afskærmning, forbundet til jord
Benenes betydning: kabelsiden
M12-hanstik
(på apparatsiden)
M12-hunstik
(på kabelsiden)
4
Bøsningsforing og
bøsninger set
1
forfra
positionsmøtrik
