Informationen zu Speicherplatzfarbcodes

SMU-Fenster verwenden die folgenden Farbcodes zum Identifizieren der Verwendungsweise von Speicher.

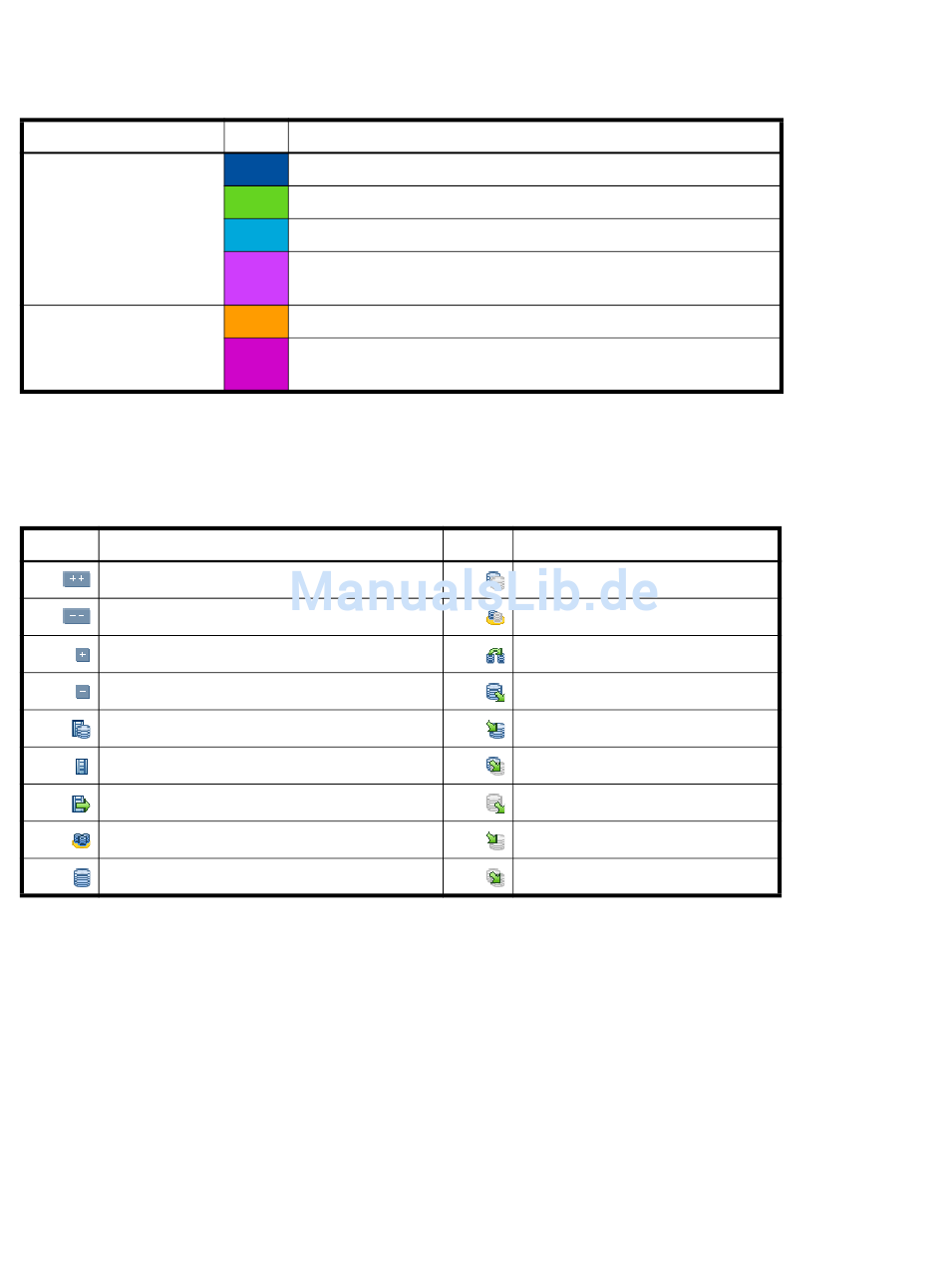

Tabelle 25
Speicherplatzfarbcodes (v2)
Bereich
Übersichtsfenster
Fenster zur Anzeige von
virtuellen Datenträgern

Informationen zu Symbolen der Konfigurationsansicht

Das Fenster Konfigurationsansicht verwendet die folgenden Symbole zur Anzeige physischer und logischer
Komponenten des Storage Systems.
Tabelle 26

Symbole der Konfigurationsansicht (v2)

Symbol Bedeutung
Alle Unterkomponenten anzeigen
Alle Unterkomponenten ausblenden
Unterkomponenten der Komponente anzeigen
Unterkomponenten der Komponente ausblenden
Storage System
Enclosure
Host/Initiator
Virtueller Datenträger
Standard- oder Haupt-Volume
Informationen zum Datenträgerausfall und zur Rekonstruktion virtueller Datenträger
Die Rekonstruktion eines virtuellen Datenträgers erfordert kein Anhalten der I/O-Vorgänge, sodass der virtuelle
Datenträger weiterhin verwendet werden kann, während das Rekonstruktionsdienstprogramm läuft. Die
Rekonstruktion des virtuellen Datenträgers startet automatisch, sobald alle der folgenden Bedingungen erfüllt sind:
•
Mindestens ein Datenträger in einem fehlertoleranten virtuellen Datenträger (RAID 1, 3, 5, 6, 10 oder 50) fällt
aus
•
Der virtuelle Datenträger ist weiterhin funktionstüchtig
•
Kompatible Reservedatenträger sind verfügbar
Das Storage System verwendet zur Rekonstruktion des virtuellen Datenträgers automatisch die Reservedatenträger.
Die Kapazität eines kompatiblen Reservedatenträgers entspricht der des kleinsten Datenträgers im virtuellen
Datenträger oder ist größer als diese. Außerdem hat der Reservedatenträger ausreichend Kapazität, um einen
ausgefallenen Datenträger zu ersetzen, und weist denselben Typ (SAS SSD nur für MSA 2040, Enterprise SAS, oder
Midline SAS) wie jene Datenträger auf. Wenn keine kompatiblen Reservedatenträger zur Verfügung stehen, wird die
144 Erste Schritte
Farbe Bedeutung
Gesamter Speicherplatz
Verfügbarer/freier Speicherplatz
Verwendeter Speicherplatz
Reservierter Speicherplatz/Overhead-Speicherplatz, der beispielsweise
für Parität und Schnappschuss-Datenpools verwendet wird
Speicherplatz, der von Reservedatenträgern verwendet wird
Aufgrund von unterschiedlichen Datenträgergrößen nicht verwendbarer
bzw. vergeudeter Speicherplatz
Symbol Bedeutung
Schnappschuss
Schnappschuss-Datenpool
Für Replikation vorbereitetes Volume
Lokales primäres Volume
Lokales sekundäres Volume
Lokales Replikationsabbild
Primäres Remote-Volume
Sekundäres Remote-Volume
Remotereplikationsabbild
