Handbuch Universalnetzmeßgerät MULTIMESS

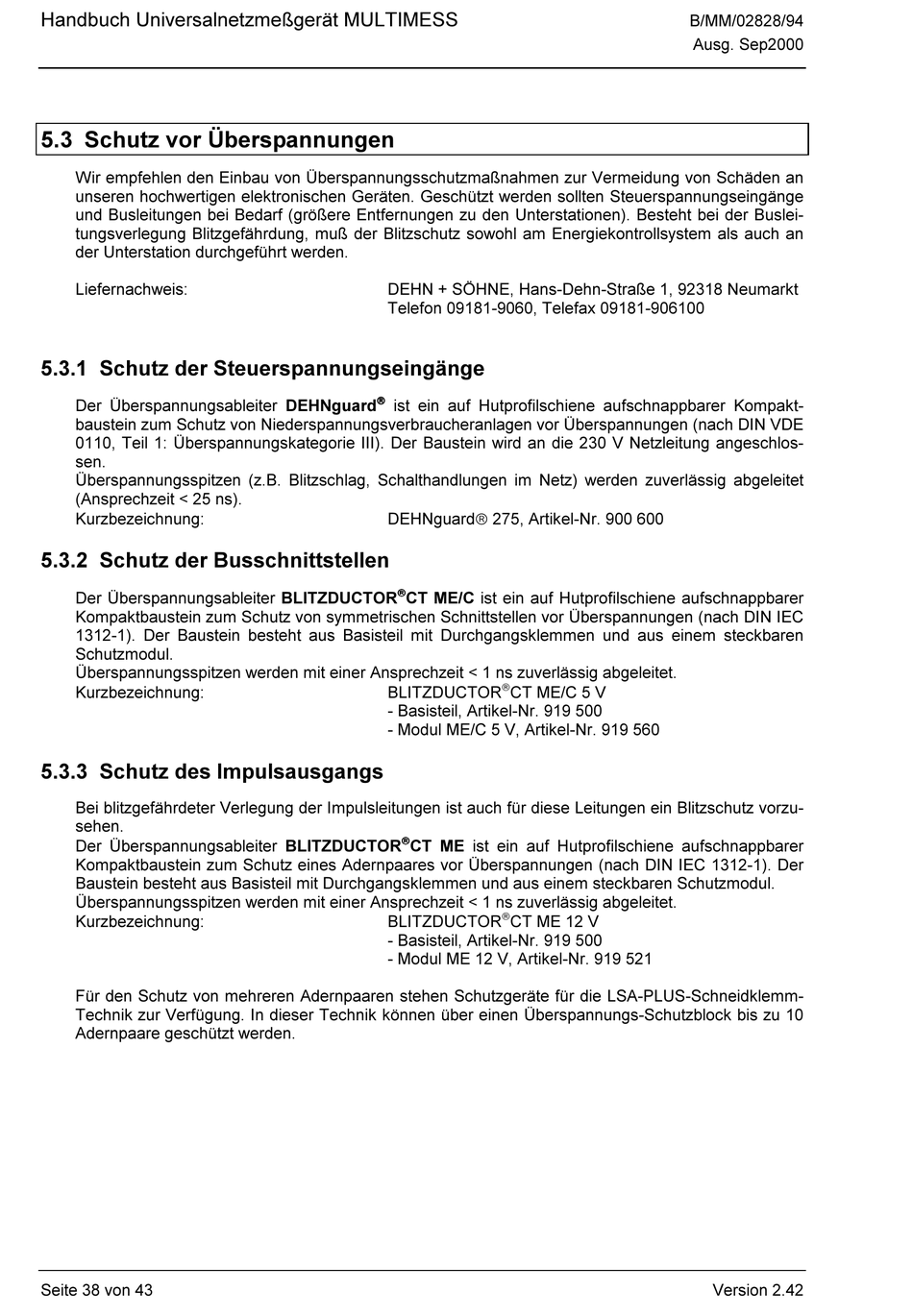

5.3 Schutz vor Überspannungen
Wir empfehlen den Einbau von Überspannungsschutzmaßnahmen zur Vermeidung von Schäden an
unseren hochwertigen elektronischen Geräten. Geschützt werden sollten Steuerspannungseingänge
und Busleitungen bei Bedarf (größere Entfernungen zu den Unterstationen). Besteht bei der Buslei-
tungsverlegung Blitzgefährdung, muß der Blitzschutz sowohl am Energiekontrollsystem als auch an
der Unterstation durchgeführt werden.
Liefernachweis:
5.3.1 Schutz der Steuerspannungseingänge
Der Überspannungsableiter DEHNguard
baustein zum Schutz von Niederspannungsverbraucheranlagen vor Überspannungen (nach DIN VDE
0110, Teil 1: Überspannungskategorie III). Der Baustein wird an die 230 V Netzleitung angeschlos-
sen.
Überspannungsspitzen (z.B. Blitzschlag, Schalthandlungen im Netz) werden zuverlässig abgeleitet
(Ansprechzeit < 25 ns).
Kurzbezeichnung:

5.3.2 Schutz der Busschnittstellen

Der Überspannungsableiter BLITZDUCTOR
Kompaktbaustein zum Schutz von symmetrischen Schnittstellen vor Überspannungen (nach DIN IEC
1312-1). Der Baustein besteht aus Basisteil mit Durchgangsklemmen und aus einem steckbaren
Schutzmodul.
Überspannungsspitzen werden mit einer Ansprechzeit < 1 ns zuverlässig abgeleitet.
Kurzbezeichnung:

5.3.3 Schutz des Impulsausgangs

Bei blitzgefährdeter Verlegung der Impulsleitungen ist auch für diese Leitungen ein Blitzschutz vorzu-
sehen.
Der Überspannungsableiter BLITZDUCTOR
Kompaktbaustein zum Schutz eines Adernpaares vor Überspannungen (nach DIN IEC 1312-1). Der
Baustein besteht aus Basisteil mit Durchgangsklemmen und aus einem steckbaren Schutzmodul.
Überspannungsspitzen werden mit einer Ansprechzeit < 1 ns zuverlässig abgeleitet.
Kurzbezeichnung:
Für den Schutz von mehreren Adernpaaren stehen Schutzgeräte für die LSA-PLUS-Schneidklemm-
Technik zur Verfügung. In dieser Technik können über einen Überspannungs-Schutzblock bis zu 10
Adernpaare geschützt werden.
Seite 38 von 43
DEHN + SÖHNE, Hans-Dehn-Straße 1, 92318 Neumarkt
Telefon 09181-9060, Telefax 09181-906100
â â â â
ist ein auf Hutprofilschiene aufschnappbarer Kompakt-
DEHNguardâ 275, Artikel-Nr. 900 600
â â â â
CT ME/C ist ein auf Hutprofilschiene aufschnappbarer
â
BLITZDUCTOR CT ME/C 5 V
- Basisteil, Artikel-Nr. 919 500
- Modul ME/C 5 V, Artikel-Nr. 919 560
â â â â
CT ME ist ein auf Hutprofilschiene aufschnappbarer
â
BLITZDUCTOR CT ME 12 V
- Basisteil, Artikel-Nr. 919 500
- Modul ME 12 V, Artikel-Nr. 919 521
B/MM/02828/94
Ausg. Sep2000
Version 2.42
