B/MM/02828/94
Ausg. Sep2000

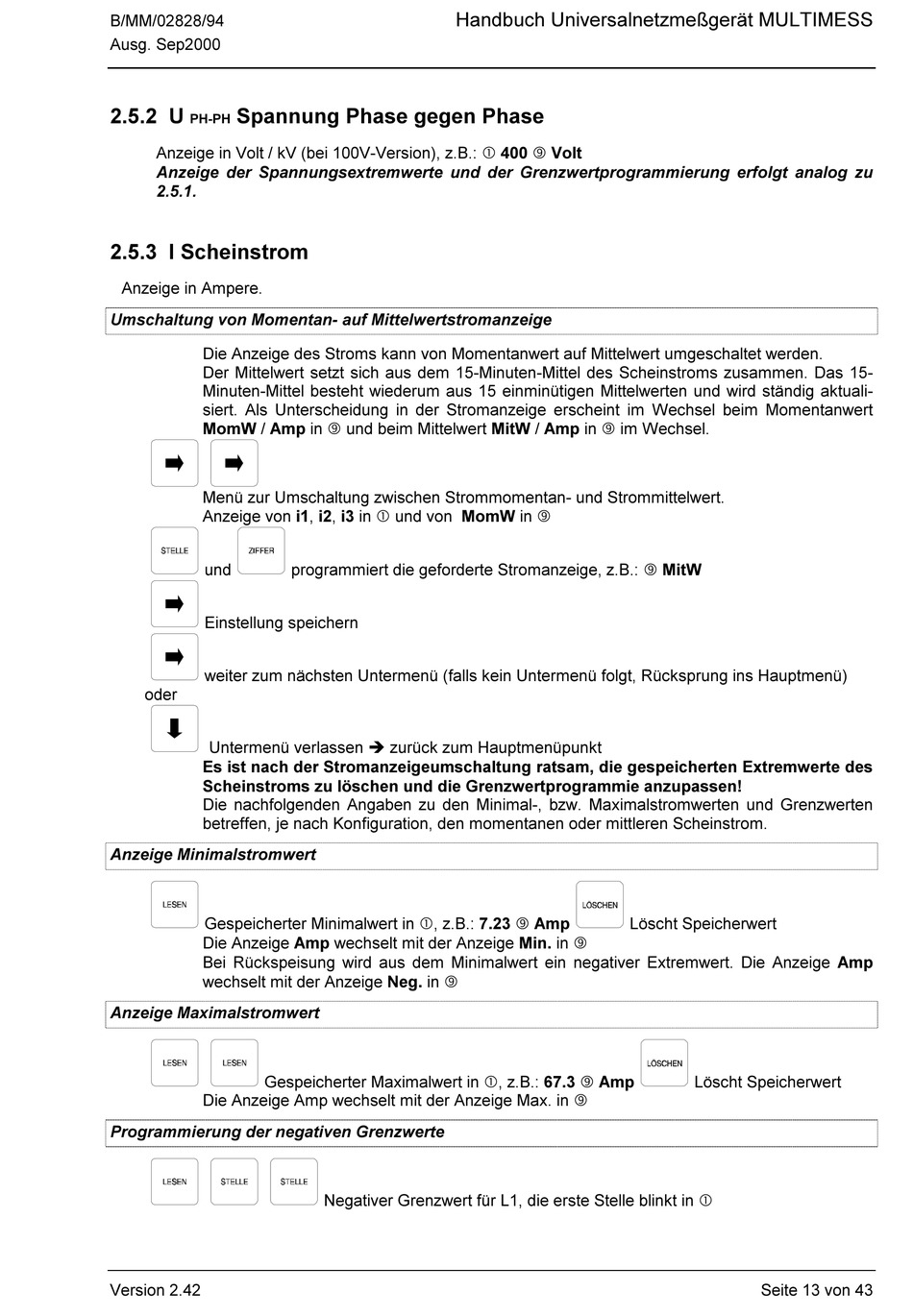

2.5.2 U
Spannung Phase gegen Phase
PH-PH
Anzeige in Volt / kV (bei 100V-Version), z.B.: 400 ‰ Volt
Anzeige der Spannungsextremwerte und der Grenzwertprogrammierung erfolgt analog zu
2.5.1.
2.5.3 I Scheinstrom
Anzeige in Ampere.
Umschaltung von Momentan- auf Mittelwertstromanzeige
Die Anzeige des Stroms kann von Momentanwert auf Mittelwert umgeschaltet werden.
Der Mittelwert setzt sich aus dem 15-Minuten-Mittel des Scheinstroms zusammen. Das 15-
Minuten-Mittel besteht wiederum aus 15 einminütigen Mittelwerten und wird ständig aktuali-
siert. Als Unterscheidung in der Stromanzeige erscheint im Wechsel beim Momentanwert
MomW / Amp in ‰ und beim Mittelwert MitW / Amp in ‰ im Wechsel.
Menü zur Umschaltung zwischen Strommomentan- und Strommittelwert.
Anzeige von i1, i2, i3 in und von MomW in ‰
und
Einstellung speichern
weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü)
oder
Untermenü verlassen è zurück zum Hauptmenüpunkt
Es ist nach der Stromanzeigeumschaltung ratsam, die gespeicherten Extremwerte des
Scheinstroms zu löschen und die Grenzwertprogrammie anzupassen!
Die nachfolgenden Angaben zu den Minimal-, bzw. Maximalstromwerten und Grenzwerten
betreffen, je nach Konfiguration, den momentanen oder mittleren Scheinstrom.
Anzeige Minimalstromwert
Gespeicherter Minimalwert in , z.B.: 7.23 ‰ Amp
Die Anzeige Amp wechselt mit der Anzeige Min. in ‰
Bei Rückspeisung wird aus dem Minimalwert ein negativer Extremwert. Die Anzeige Amp
wechselt mit der Anzeige Neg. in ‰
Anzeige Maximalstromwert
Gespeicherter Maximalwert in , z.B.: 67.3 ‰ Amp
Die Anzeige Amp wechselt mit der Anzeige Max. in ‰
Programmierung der negativen Grenzwerte
Version 2.42
Handbuch Universalnetzmeßgerät MULTIMESS
programmiert die geforderte Stromanzeige, z.B.: ‰ MitW
Negativer Grenzwert für L1, die erste Stelle blinkt in
Löscht Speicherwert
Löscht Speicherwert
Seite 13 von 43
