Handbuch Universalnetzmeßgerät MULTIMESS

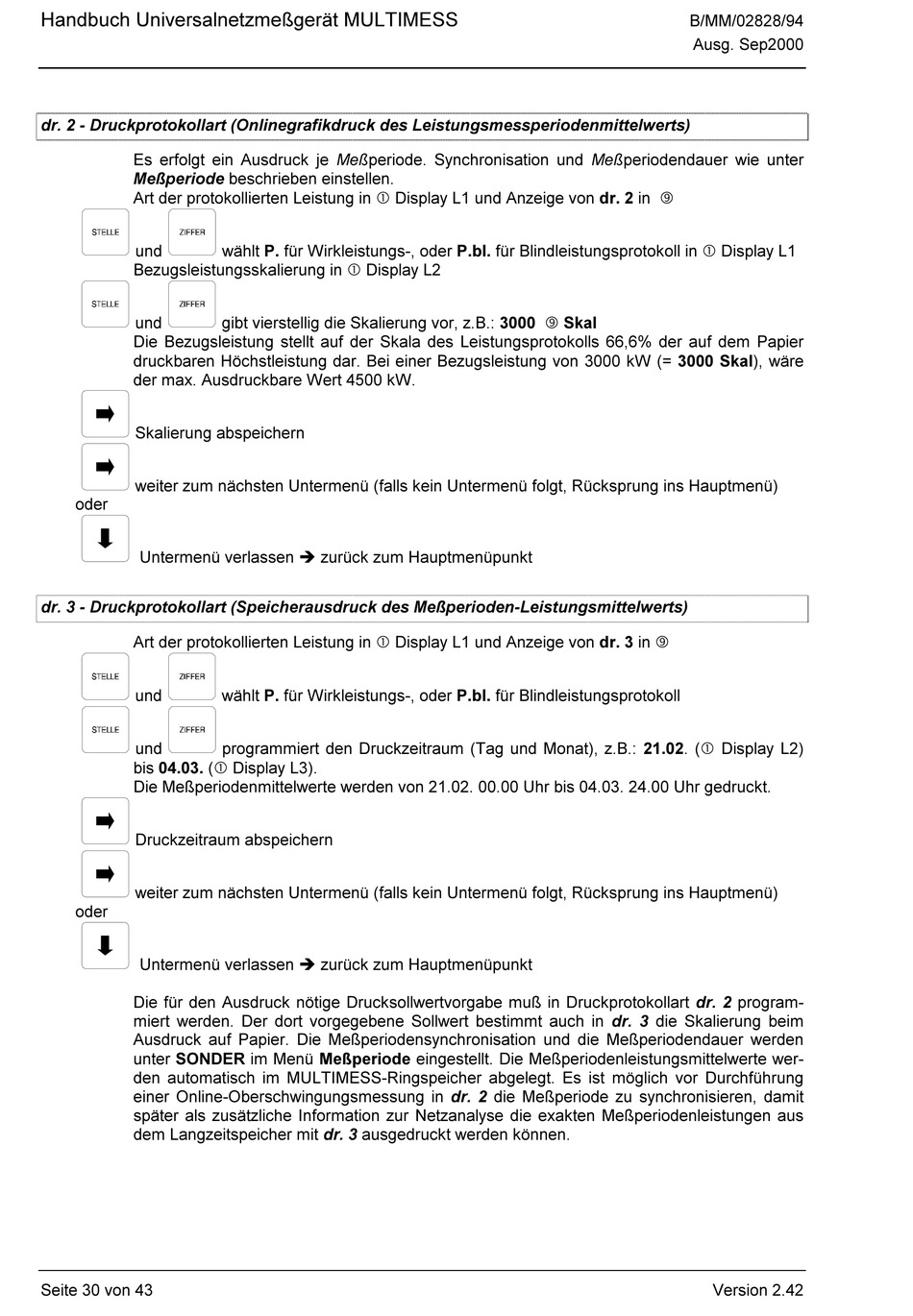

dr. 2 - Druckprotokollart (Onlinegrafikdruck des Leistungsmessperiodenmittelwerts)
Es erfolgt ein Ausdruck je Meßperiode. Synchronisation und Meßperiodendauer wie unter
Meßperiode beschrieben einstellen.
Art der protokollierten Leistung in  Display L1 und Anzeige von dr. 2 in ‰
und
Bezugsleistungsskalierung in  Display L2
und
Die Bezugsleistung stellt auf der Skala des Leistungsprotokolls 66,6% der auf dem Papier
druckbaren Höchstleistung dar. Bei einer Bezugsleistung von 3000 kW (= 3000 Skal), wäre
der max. Ausdruckbare Wert 4500 kW.
Skalierung abspeichern
weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü)
oder
Untermenü verlassen è zurück zum Hauptmenüpunkt
dr. 3 - Druckprotokollart (Speicherausdruck des Meßperioden-Leistungsmittelwerts)
Art der protokollierten Leistung in  Display L1 und Anzeige von dr. 3 in ‰
und
und
bis 04.03. ( Display L3).
Die Meßperiodenmittelwerte werden von 21.02. 00.00 Uhr bis 04.03. 24.00 Uhr gedruckt.
Druckzeitraum abspeichern
weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü)
oder
Untermenü verlassen è zurück zum Hauptmenüpunkt
Die für den Ausdruck nötige Drucksollwertvorgabe muß in Druckprotokollart dr. 2 program-
miert werden. Der dort vorgegebene Sollwert bestimmt auch in dr. 3 die Skalierung beim
Ausdruck auf Papier. Die Meßperiodensynchronisation und die Meßperiodendauer werden
unter SONDER im Menü Meßperiode eingestellt. Die Meßperiodenleistungsmittelwerte wer-
den automatisch im MULTIMESS-Ringspeicher abgelegt. Es ist möglich vor Durchführung
einer Online-Oberschwingungsmessung in dr. 2 die Meßperiode zu synchronisieren, damit
später als zusätzliche Information zur Netzanalyse die exakten Meßperiodenleistungen aus
dem Langzeitspeicher mit dr. 3 ausgedruckt werden können.
Seite 30 von 43
wählt P. für Wirkleistungs-, oder P.bl. für Blindleistungsprotokoll in  Display L1
gibt vierstellig die Skalierung vor, z.B.: 3000 ‰ Skal
wählt P. für Wirkleistungs-, oder P.bl. für Blindleistungsprotokoll
programmiert den Druckzeitraum (Tag und Monat), z.B.: 21.02. ( Display L2)
B/MM/02828/94
Ausg. Sep2000
Version 2.42
