Verwandte Anleitungen für KBR multimess D9-PQ
Inhaltszusammenfassung für KBR multimess D9-PQ

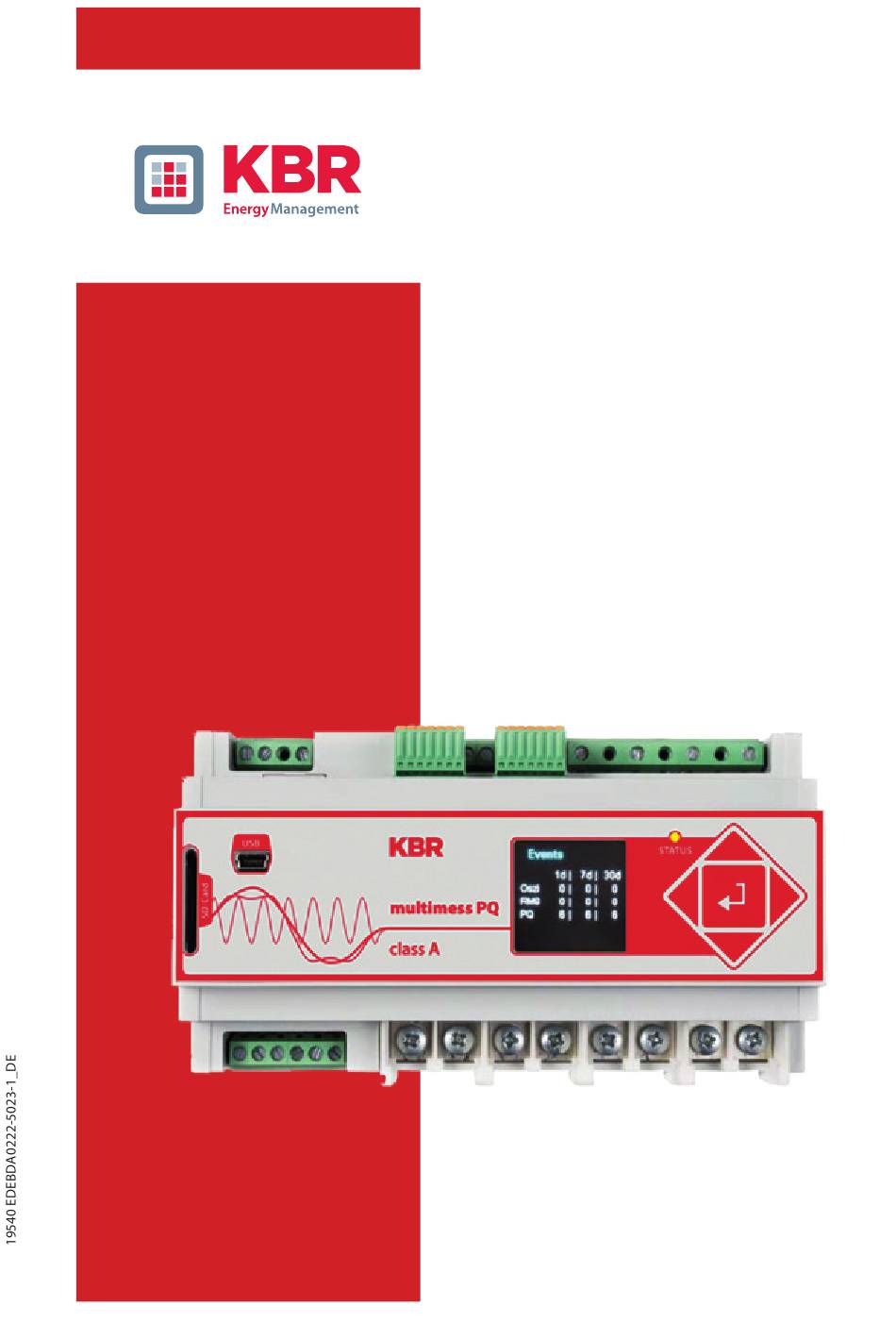

- Seite 1 Bedienungsanleitung Technische Parameter Power Quality Netzanalysator D9-PQ multimess Power Quality Auswertesoftware smart WinPQ Ihr Partner in Sachen System deutsch Netzanalyse...
- Seite 2 Schäden oder Verluste jeglicher Art, die aus Druckfehlern oder Änderungen in dieser Bedienungsanleitung entstehen. Ebenso wird von der Firma KBR Kompensationsanlagenbau GmbH keine Haftung für Schäden und Verluste jeglicher Art übernommen, die sich aus fehlerhaften Geräten oder durch Geräte, die vom Anwender geändert wurden, ergeben.
- Seite 3 Sicherheitshinweise ......9 Software WinPQ smart ....44 Installation der Technische Daten ......10 Auswertesoftware ......44 multimess D9-PQ Beschreibung ..10 Grundeinstellung Software ...46 Technische Daten ......11 Neues multimess D9-PQ anlegen 47 Mechanischer Aufbau......18 Geräteparametrierung ....48 4.3.1 Energieversorgung 6.4.1 Gerätebezeichnungen ....50 multimess D9-PQ ......19 6.4.2...
- Seite 4 KBR multimess D9-PQ Messdaten offline auswerten ..70 Modbus Einstellungen ....79 6.8.1 Messdaten bearbeiten ....71 8.2.1 Modbus RTU........80 6.8.2 EN50160 Report .........74 8.2.2 Modbus TCP ........80 6.8.3 Spannungsharmonische - Bestimmungsgemäßer Einsatz ..81 Zwischenharmonische ....74 6.8.4 Stromharmonische - Messdaten – Messverfahren Zwischenharmonische ....75 multimess D9-PQ ......81...
- Seite 5 KBR multimess D9-PQ Benutzerführung Warnhinweise Abstufung der Warnhinweise Warnhinweise unterscheiden sich nach der Art der Gefahr durch folgende Signalworte: k Gefahr warnt vor einer Lebensgefahr k Warnung warnt vor einer Körperverletzung k Vorsicht warnt vor einer Sachbeschädigung Aufbau der Warnhinweise Signalwort...
- Seite 6 KBR multimess D9-PQ Lieferumfang/Bestellmerkmale Lieferumfang k multimess D9-PQ k Bedienungsanleitung k TCP-IP Kabel k Kabelschuhe k CD WinPQ smart Software Bestellmerkmale - multimess D9-PQ Gerätevariante dient als Power Quality Analysator, Störschreiber, Datenlogger und Leistungsmesser Option IEC61000-4-7 (40,96kHz Abtastrate) 10,24kHz Abtastrate; ohne 2kHz bis 9kHz Messung...
- Seite 7 D9-PQ 4 Spannungswandler, 4 Stromwandler nach DIN EN-50160 und IEC 61000-4-30 (Klasse A) 2 Digitaleingänge 2 Relais-Ausgänge WinPQ smart-Software für multimess D9-PQ Versorgungsspannung AC 90 V..110 V..264 V oder DC 100 V..220 V..300 V DC 18 V...60 V...72 V Stromeingänge 4 Stromeingänge für Messwandler 1A/5A (MB max.
- Seite 8 KBR multimess D9-PQ Software WinPQ smart WinPQ smart zur Parametrierung des multimess D9-PQ sowie zum Auslesen der multimess D9-PQ Messdaten und Online-Daten als Einzel- platzlizenz - kostenlos Zusätze zum multimess D9-PQ Kennung Einbaurahmen für Schalttafeleinbau DFC 77-Funkuhr GPS-Funkuhr - H1: AC/DC 88 V...264 V D2: RS485...
- Seite 9 KBR multimess D9-PQ Sicherheitshinweise Bedienungsanleitung beachten. Die Bedienungsanleitung immer beim Gerät aufbewahren. Sicherstellen, dass das Gerät ausschließlich in einwandfreiem Zustand betrie- ben wird. Das Gerät niemals öffnen. Sicherstellen, dass ausschließlich Fachpersonal das Gerät bedient. Das Gerät ausschließlich nach Vorschrift anschließen.
- Seite 10 Die Norm unterscheidet zwei Messgeräte-Klassen: Klasse-A-Messgeräte werden vor allem für vertragsrelevante Messungen in Kunden-Lieferanten-Beziehungen eingesetzt. Klasse-S-Messgeräte können zur Ermittlung von statistischen Qualitätsgrößen eingesetzt werden. Das multimess D9-PQ erfüllt für 100% der Parameter die Forderungen nach IEC 61000-4-30 (2008) für Klasse-A-Messgeräte. Parameter IEC61000-4-30 Klasse Netzfrequenz...
- Seite 11 KBR multimess D9-PQ Parameter IEC61000-4-30 Klasse Markierung bei Ereignissen Anzahl der Störsignaleinflüsse Das multimess D9-PQ wurde für Messungen in öffentlichen Netzen und Mes- sungen in Industrieumgebungen mit bis zu 690V (L-L) Messspannung entwi- ckelt. Keine beweglichen Teile (Lüfter, Festplatte) CAT IV Der Benutzer kann den Speicherplatz mittels SD-Karte um bis zu 32 GB erweitern.
- Seite 12 KBR multimess D9-PQ Spannungs- und Stromharmonischen n = 2….50 2 Digitaleingänge für allgemeine Zwecke mit 2 Eingangspegel-Optionen 2 Relais-Ausgänge zur Schutzüberwachung und Alarmmeldung Kostenlose Auswertungssoftware WinPQ smart Option: Analyse der Daten in einer Datenbank mit dem WinPQ-Softwarepaket. Perma- nente Kommunikation mit bis zu 500 Geräten...
- Seite 13 KBR multimess D9-PQ Kommunikationsprotokoll – MODBUS RTU – MODBUS TCP – IEC60870-5-104 (Option P1) – IEC61850 (Option P2) Zeitsynchronisierungsprotokoll (Empfangen / Slave) – IEEE1344 / IRIG-B000..007 – GPS (NMEA +PPS) – DCF77 – NTP – PTP (IEEE1588) Schnittstellen: Ethernet RJ45 (10/100 Mbit)
- Seite 14 KBR multimess D9-PQ Spannungseingänge Spannungseingänge Kanäle @ 10%...150%Un N/E/4 Elektrische Sicherheit 300V CAT IV Harmonische n = 2..50, ±5% des Messwerts DIN EN 61010 600V CAT III effektiv (r.m.s.) @ Uh ≥ 1% Un Eingangsreferenz ±0,05% Un Impedanz -> PE 10 MΩ...
- Seite 15 KBR multimess D9-PQ Stromeingänge Speicherung der gemessenen Daten 1024 MB Option Interner Speicher Kanäle I1, I2, I3, IN/4 SD-Speicherkarte 1 GByte bis 32 GByte Elektrische Sicherheit 300V CAT III DIN EN 61010 Eingangstyp Differential, isoliert Binäreingänge (BI) Impedanz ≤ 4mΩ...
- Seite 16 KBR multimess D9-PQ Binärausgänge (BO) Stromversorgung Merkmal Kontaktspezifikation 90...264 V (EN60947-4-1, -5-1) : 100...300 V 18...72 V Konfiguration SPDT Leistungs- ≤ 10 W ≤ 10 Watt Nennspannung 250VAC aufnahme < 20 VA Nennstrom Frequenz 40...70Hz Nennlast AC1 1500VA Externe Nennlast AC15, 230VAC...
- Seite 17 KBR multimess D9-PQ Umgebungsparameter Lagerung und Transport Betrieb Umgebungstemperatur: IEC 60721-3-1 / 1K5 IEC 60721-3-3 / 3K6 Grenzbetriebsbereich -40 ... +70°C -25 ... +55°C IEC 60721-3-2 / 2K4 -40 ... +70°C Umgebungstemperatur: IEC 60721-3-3 / 3K5 Nennbetriebsbereich mod. -10 ... +45°C Relative Luftfeuchtigkeit: 24 5...95 %...
- Seite 18 KBR multimess D9-PQ Mechanischer Aufbau Das multimess D9-PQ kann sowohl als Wandaufbau (optional Hutschiene), Schalttafeleinbau (optional Einbauramen), als auch als Hutschienengehäuse verwendet werden. Alle Anschlüsse sind über Phoenix-Klemmen zugänglich. Mit Ausnahme der Strom- und Spannungseingänge sind die Anschlüsse in Einsteck-Klemmtechnik ausgeführt.
- Seite 19 7. RS 485 Pos/A 7. RS 485 Pos/A 8. Schirmung 8. Schirmung 4.3.1 Energieversorgung multimess D9-PQ Vorsicht Erdungsanschluss multimess D9-PQ immer herstellen. Abhängig vom eingebauten Netzteil das Messgerät im richtigen Spannungs- bereich versorgen. Merkmal 90...264 V 100...300 V 18...72 V...
- Seite 20 S1 S2 S1 S2 S1 S2 Strom Spannungsanschlüsse Sicherstellen, dass am multimess D9-PQ der PE-Leiter (Erdung) angeschlos- sen ist. Wenn kein N-Leiter Anschluss vorhanden, Anschlüsse E und N miteinander verbinden. Sicherstellen, dass Schaltungsart (4-Leiter) eingestellt ist. (Einstellung über Display oder Software)
- Seite 21 KBR multimess D9-PQ 4.4.2 4-Leiteranschluss ohne N-Leiter Strom S1 S2 S1 S2 S1 S2 S1 S2 Strom Ist im 3-Phasen 4-Leiternetz kein Neutralleiterstrom verfügbar, so werden die Stromeingänge des multimess D9-PQwie in der Abbildung oben angeschlos- sen.
- Seite 22 KBR multimess D9-PQ 4.4.3 4 Leiter 1-Phasig Spannung S1 S2 S1 S2 S1 S2 S1 S2 Strom In der Schaltungsart 4-Leiternetz, 1-Phasig werden keine Leiter-Leiter Ereignisse sowie 3~Netzereignisse bewertet. Es können beliebige Spannungen mit dem gleichen Erdpotential angeschlos- sen werden (z.B. drei Netze mit der Phase L1) und beliebige Ströme angeschlos-...
- Seite 23 S1 S2 Strom Anschlüsse Sicherstellen, dass am multimess D9-PQ der PE-Leiter (Erdung) angeschlossen ist. Sicherstellen, dass bei jeder Messung die Messleitung E angeschlossen ist. Dies ist in der Regel der Erdungspunkt des Spannungswandlers. Sicherstellen, dass Schaltungsart (3-Leiter) eingestellt ist.
- Seite 24 KBR multimess D9-PQ 4.4.5 V-Schaltung; Aron-Schaltung Die Konfigurationen V-Schaltung oder Aron-Schaltung können im Gerätesetup der Software parametriert werden. Diese Schaltungsarten sind nur in der Konfi- guration 3-Leiter Netz möglich. 1)V-Schaltung (Parametrierung über die Auswertesoftware) 2)Aron-Schaltung (Parametrierung über die Auswertesoftware) Mögliche Anschlusskonfiguration im 3-Leiter Netz: Spannungwandleranschlüsse: 1, 2, 3, 4,...
- Seite 25 Stromwandler : L2, L3 Stromwandler : L1, L3 Stromwandler : L1, L2 Die gemessenen Werte für IN gehen nicht in die 3~ Leistungsberechnun- gen ein. Somit ist es möglich einen beliebigen zusätzlichen Strom über den vierten Stromeingang mit dem multimess D9-PQ zu erfassen.
- Seite 26 KBR multimess D9-PQ Messung / Funktionen multimess D9-PQ - Automatische Ereigniserkennung und Messnormen: EN50160 (2013) / IEC61000-2-2 / IEC61000-2-12 /IEC61000-2-4 (Klasse 1; 2; 3) / NRS048 / IEEE519 / IEC61000-4-30 Klasse A / IEC6:1000-4-7 / IEC61000-4-15 4.5.1 Permanente Aufzeichnung: Fünf feste und zwei variable Messzeitintervalle stehen für die Permanentauf- zeichnung zur Verfügung.
- Seite 27 KBR multimess D9-PQ Zeitintervall Strom 150/ 1 s N* s N* 180T Effektivwerte (RMS) Extreme der T/2-Werte Harmonische Untergruppen n= 0..50 (IEC61000-4-7) Maximalwerte von 10/12 T harmonischen Untergruppen n = 2..50 Zwischenharmonische Untergruppen ...
- Seite 28 KBR multimess D9-PQ Zeitintervall Leistung 1 s N* s N* Wirkleistung, Phase Wirkleistung, gesamt Wirkleistung, Extreme Blindleistung, Phase Blindleistung, gesamt ...
- Seite 29 KBR multimess D9-PQ 4.5.2 PQ-Ereignisse Auslöseanzahl untere obere Spannungseinbruch (T/2 Spannungsanstieg (T/2) Spannungsunterbrechung (T/2) Schnelle Spannungsänderung (T/2) Filter für gleitenden Mittelwert Mittel +/- Schwel- lenwert Spannungsänderung (10min) Spannungsunsymmetrie (10min) Netz-Rundsteuerspannung (150/180T) Spannungsharmonische (10min) ...
- Seite 30 Störschrieb aus dem Gerät ausgelesen werden kann. 4.5.5 Speicherverwaltung Das multimess D9-PQ ist mit einem internen Speicher von einem Gigabyte ausgerüstet. Wird eine separate SD-Speicherkarte in das Gerät gesteckt, so wird diese Karte formatiert und das multimess D9-PQ beginnt selbstständig eine Kopie des internen Speichers auf die SD-Karte zu kopieren.
- Seite 31 KBR multimess D9-PQ Speicheraufteilung Die Speicherverteilung des multimess D9-PQ verwendet den internen 1 Giga- byte Speicher in einem zirkularen Ringspeicher für alle Messdaten. Der Ringspeicher ist wie folgt aufgeteilt: – 512 MB zirkularer Speicher für Langzeitmessdaten – 416 MB zirkularer Speicher für Störschriebe (Oszilloskopbilder; ½ Perioden RMS Werte) –...
- Seite 32 KBR multimess D9-PQ Betrieb/Bedienung multimess D9-PQ Display Das Farbdisplay des Geräts liefert Informationen über die richtige Verbindung der Messkabel und Messwandler und zeigt Online-Daten von Spannungen, Ströme, Gesamt-Klirrfaktor (THD), Leistungswerten und Energie. Durch Drücken der Tasten „rechts“, „links“ auf dem Tastenfeld wechselt die Seite des Displays.
- Seite 33 KBR multimess D9-PQ Display Seite 3 Ströme L1, L2, L3, N-Leiter Display Seite 4 Wirkleistungen mit Vorzeichen Display Seite 5 Scheinleistungen Display Seite 6 Blindleistungen mit Vorzeichen Display Seite 7 Phi - Verschiebungswinkel (U/I) Grundschwingung...
- Seite 34 KBR multimess D9-PQ Display Seite 8 Leistungsfaktor (Wirkleistung / Scheinleistung) Display Seite 9 Verzerrungsfaktor der Spannungen (Total Harmonic Distortion) Die THD-Berechnung H2 bis H40 bzw. H2 bis H50 ist einstellbar. Display Seite 10 Verzerrungsfaktor der Ströme (Total Harmonic Distortion) Die Berechnung H2 bis H40 bzw. H2 bis H50...
- Seite 35 KBR multimess D9-PQ Display Seite 13 Aktuelle Firmware multimess D9-PQ / Datum Uhrzeit Gerät Display Seite 14 Die Anzahl der aufgetretenen PQ-Ereignisse, Oszillo- graph- und Effektivwertaufzeichnungen für den letzten Tag, die letzte Woche und den letzten Monat erscheinen auf dem Gerätedisplay.
- Seite 36 KBR multimess D9-PQ 5.2.1 Parameter Parameter Seite 1 Netzform Die Eingabe der Netzform „3-Leiter Netz“, „4-Leiter Netz“ bzw. „4 x 1-Leiternetz“ bestimmt die Erfassung der Power Quality Ereignisse. Auswahl zwischen 3- und 4 Leiternetz. In einem 3 Leiternetz werden alle Power-Quality Ereignisse aus den Leiter-Leiter Spannungen berech- net.
- Seite 37 KBR multimess D9-PQ Parameter Seite 3 Der angezeigte Wert der Nennspannung beträgt: Im 4-Leiternetz = 230V Leiter-Erde Spannung Im 3-Leiternetz = 100V Leiter-Leiter Spannung multipli- ziert mit dem Wandlerfaktor Über den %-Wert kann die Referenzspannung ab- weichend gegenüber der Nennspannung eingestellt werden.
- Seite 38 KBR multimess D9-PQ Parameter Seite 5 Leistungsmessung: Die Leistungsberechnung in der Gerätefirmware kann zwischen zwei Messfunktionen ausgewählt werden: – Leistungsberechnung nach DIN 40110-Teil 2 – mit Berechnung der Unsymmetrie-Blindleistung (ist die Werkseinstellung des Gerätes) – Vereinfachte Leistungsberechnung ohne Beachtung der Unsymmetrieblindleistung in den 3~Phasenleis-...
- Seite 39 Zeiteinstellung wird manuell am Gerät vorgenommen Sommer / Winterzeiteinstellung ist ausgeschaltet (DST = OFF) Festlegung der Zeitzone in dem sich das Gerät befindet Manuelle Zeit- und Datumeinstellung multimess D9-PQ DST – Sommer-, Winterzeitumstellung Festlegung von Datum und Uhrzeit für die Sommer-Winterzeitumstellung.
- Seite 40 KBR multimess D9-PQ 5.2.2.3 Zeiteinstellung NTP Zeitsynchronisation auf einen NTP Zeitserver Das multimess D9-PQ unterstützt bis zu vier Zeitserver im Netzwerk. Das Gerät verwendet automatisch das stärkste im Netzwerk vorhandene Signal. 5.2.2.4 Zeiteinstellung NMEA-ZDA Einrichten der Schnittstelle RS232/RS485 für NMEA Protokoll...
- Seite 41 KBR multimess D9-PQ 5.2.2.5 Zeiteinstellung NMEA-RMC Einrichten der Schnittstelle RS232/RS485 für NMEA-RMC Protokoll 5.2.2.6 Zeiteinstellung IRIG-B IRIG-B Formate IRIG-B Formate 0 bis 3 4 bis 7 Auswahl des IRIG-B Formates Einrichten der Schnittstelle und Zeitzone...
- Seite 42 KBR multimess D9-PQ 5.2.2.7 Zeiteinstellung IEEE 1344 Zeitsynchronisation auf ein IRIG-B Zeitprotokoll (nach IEEE1344) Einrichten der Schnittstelle und Zeitzone 5.2.3 Grundeinstellung Grundeinstellung Seite 1 Sprache: Auswahl der Displaysprache Automatisches Setup: Diese Funktion führt durch ein automatisiertes Gerätese- tup. Diese Funktion wird bei der ersten Inbetriebnahme automatisch gestartet und danach nicht mehr aufgeru- fen.
- Seite 43 SD-Speicherkarte und gibt die Karte frei zum Entfernen. 5.2.5 Geräteschnittstellen einrichten Hinweis Das multimess D9-PQ wird mit folgender Standard IP-Adresse ausgeliefert: 192.168.56.95 / 255.255.0.0 Schnittstellen Seite 1 DHCP aktivieren oder deaktivieren DHCP deaktiviert = Gerät wird mit einer fest eingestell- ten IP-Adresse verwendet.
- Seite 44 KBR multimess D9-PQ Software WinPQ smart Software WinPQ smart Die kostenfreie Auswertesoftware WinPQ smart wurde ausschließlich für den Netzanalysator multimess D9-PQ erstellt und umfasst folgende Funktionen: Parametrierung des Netzanalysators multimess D9-PQ Onlineanalyse der Messdaten Messdaten aus dem Messgerät auslesen Offline Messdaten auswerten...
- Seite 45 Sie kostenfrei auf unserer Webseite unter der Produktgruppe „Power Quality / Software WinPQ smart“: www.kbr.de Hinweis Bitte installieren Sie auch die aktuelle Gerätefirmware auf Ihrem Messgerät, um neue Funktionen nutzen zu können. Startbildschirm WinPQ smart, Beispiel mit 6 multimess D9-PQ Geräten...
- Seite 46 KBR multimess D9-PQ Software WinPQ smart Grundeinstellung Software Unter dem Menüpunkt „Einstellungen“ sind folgende Änderungen möglich: Spracheinstellung der Software (nach einer Änderung muss die SW neu gestartet werden) Sichtbarkeit der Setupparameter – Auswahl 0 oder 1 0= Basic Nutzer mit eingeschränkter Auswahl /...
- Seite 47 Über die Funktion „Neue Station“ wird ein Geräte als Kachel auf dem Bildschirm angelegt. Im Feld „IP“ wird die TCP-IP Adresse des multimess D9-PQ hinterlegt. Die Portnummer des Gerätes kann frei vergeben werden. Der Wert „5040“ ist der Auslieferungsstand des Gerätes.
- Seite 48 KBR multimess D9-PQ Software WinPQ smart Geräteparametrierung Funktion „Para“ öffnet Gerätesetup multimess D9-PQ. Folgende Grundfunktionen sind möglich: Geräteeinstellungen (Messwerte, Grenzwerte, Trigger- schwellen) an das Gerät senden Alle Geräteeinstellungen als Vorlage auf dem PC speichern. Eigene, bereits gespeicherte Geräteeinstellungen auf dem PC öffnen (um diese z.B.
- Seite 49 Software WinPQ smart KBR multimess D9-PQ Grenzwerte Power Quality, Triggereinstellungen Störschriebe Auswahl der Messwerte innerhalb der Inter- valldatenklasse für Permanentaufzeichnung...
- Seite 50 KBR multimess D9-PQ Software WinPQ smart 6.4.1 Gerätebezeichnungen Im Menü „Gerätebezeichnungen“ wird die Beschreibung des Gerätes festgelegt. Die markierten Felder beschreiben die Stationskachel sowie alle Störschriebe und Messdaten im Archiv.
- Seite 51 In PQ-Parameter werden alle Grenzwerte für eine Normauswertungen und für Power Quality Ereignisse eingestellt. Die Grenzwerte der EN50160 für ein Nie- derspannungsnetz sind in der Grundeinstellung der Auslieferung hinterlegt. Value: Grenzwert im multimess D9-PQ Gerät – Änderung hier eingeben Default: Grundeinstellung bei Auslieferung Minimum: kleinster einzustellender Wert Maximum: größter einzustellender Wert...
- Seite 52 KBR multimess D9-PQ Software WinPQ smart 6.4.3 Allgemeine User Einstellungen Folgende Geräte-Grundeinstellungen können in diesem Menüpunkt vorgenommen werden: Anschlussk. Spannungseingänge: 1, 2, 3, 4 Messkanal Anschlusskonfiguration Bezugspotential Spannungswandler: L1, L2, L3, N/E V-Schaltung, Erdung L1 V-Schaltung, Erdung L2 V-Schaltung, Erdung L3...
- Seite 53 Software WinPQ smart KBR multimess D9-PQ Anschlusskonfiguration Strom: Messkanal Anschlusskonfiguration Stromwandler: L1, L2, L3, N Stromwandler : L2, L3 Stromwandler : L1, L3 Stromwandler : L1, L2 Netzanschluss: 0 = 4-Leiter Netz (3 Phasen Netz) 1 = 4-Leiter (einzelne unabhängige Phasen)
- Seite 54 KBR multimess D9-PQ Software WinPQ smart 6.4.4 Triggerparameter für Störschriebe Unter “Trigger-Parameter” werden alle Grenzwerte für das Auslösen von Stör- schrieben eingestellt. Diese Grenzwerte sind unabhängig von den Grenzwerten der Power Quality Ereignisse einstellbar. Es können jeweils obere und untere Triggerschwellen für Frequenz,...
- Seite 55 Oszilloskoprekorder Maximale Störschrieblänge: Dauert eine Störung länger als die minimale Störschrieblänge so hat das multimess D9-PQ die Möglichkeit den Schrieb zu verlängern. Die maximale Störschrieblänge kann hier parametriert werden. Vorgeschichte ist der Zeitraum des Störschriebes vor dem erreichen der...
- Seite 56 KBR multimess D9-PQ Software WinPQ smart 6.4.6 ½ Perioden-Störschrieb Der ½ Perioden Störschrieb (10ms bei 50Hz) kann unabhängig vom Osziloskop- rekorder parametriert werden. . Erklärung der Triggerbedingungen siehe Kapitel „Oszilloskoprekorder“ 6.4.3 Aktueller Störschrieb Vorgeschichte Nachgeschichte Schwelle aktiv passiv...
- Seite 57 Software WinPQ smart KBR multimess D9-PQ 6.4.7 Aufzeichnungsparameter An dieser Stelle wird die Auswahl der Messwerte innerhalb der Intervalldaten- klasse für die Permanentauf-zeichnung festgelegt. Es stehen folgende Intervall- datenklassen zur Verfügung: 110/12 Perioden (200ms Intervall) 150/180 Perioden (3 Sekunden Intervall)
- Seite 58 KBR multimess D9-PQ Software WinPQ smart 6.4.8 Aufzeichnungsparameter – Rekorder Für die Aufzeichnung der Ströschriebe (Oszilloskoprekorder und ½ Perioden Effektivwertrekorder) kann an dieser Stelle die Anzahl der erfassten Messwerte und Eingangskanäle parametriert werden. Beispiel: Der Effektivwertrekorder soll zusätzlich zu den Spannungen und Strö- men auch Leistungen und Frequenz als 10ms RMS Wert aufzeichnen.
- Seite 59 Software WinPQ smart KBR multimess D9-PQ Onlinemesswerte Funktion „Online“ bietet umfangreiche Analysefunktionen von Online- messwerten. Startbildschirm der Onlinemesswerte: 6.5.1 Messwerte Anzeige von Onlinemesswerten der Spannungen, Ströme, Leistungen und Netzfrequenz.
- Seite 60 KBR multimess D9-PQ Software WinPQ smart 6.5.2 Vektordiagramm Zeiger Diagramm 254 V/18A I1=15,9A <24° U1E=229 V <90° UNE=49,2 mV <90° I2=15,2 A <-97° U3E=230,7 V <210° U2E=230,3 V <-30° I3=15,3 A <146° Im Vektordiagramm lassen sich Anschlussfehler sehr einfach erkennen. Es wer- den alle Phasenspannungen und Ströme mit Phasenwinkel dargestellt.
- Seite 61 Software WinPQ smart KBR multimess D9-PQ 6.5.4 Harmonische Über die Karte „Harmonische“ werden alle Strom- und Spannungsoberschwin- gungen (2. bis 50.) online dargestellt. Die Messdaten werden vom Messgerät gemäß der IEC61000-4-30 Klasse A berechnet und an den PC übertragen. Es stehen drei Balkendiagramme zur Auswahl:...
- Seite 62 KBR multimess D9-PQ Software WinPQ smart 6.5.5 Zwischenharmonische Über die Karte „Zwischenharmonische“ werden alle Strom- und Spannungs- zwischenharmonischen bis 2.500 Hz online dargestellt. Die Messdaten werden vom Messgerät gemäß der IEC61000-4-30 Klasse A nach dem Gruppierungsver- fahren berechnet und an den PC übertragen.
- Seite 63 Software WinPQ smart KBR multimess D9-PQ 6.5.6 Frequenzbänder 2kHz bis 9kHz Das Gerätemekmal „Frequenzbänder 2kHz bis 9kHz“ ist eine Geräteoption Über die Karte „2 bis 9kHz“ werden alle Strom- und Spannungsharmonischen in 200Hz Gruppen dargestellt. Bewertung erfolgt gemäß der Norm IEC61000-4-7.
- Seite 64 KBR multimess D9-PQ Software WinPQ smart 6.5.7 Geräte-Panel Über das Geräte-Panel ist die vollständige Fernbedienung des Gerätes über das 5-Tastenfeld möglich. Blättern der Messwertanzeigen (Tasten rechts – links) Über die Tasten links und rechts wird durch die Bildschirme der Messwerte geblättert.
- Seite 65 Software WinPQ smart KBR multimess D9-PQ Messdaten-Import Über die Funktion „Import“ können alle Messdaten vom multimess D9-PQ auf den PC geladen und ausgewertet werden. Inaktive Datenklasse - keine Messdaten vorhanden Aktive Datenklasse - Messdaten vorhanden...
- Seite 66 KBR multimess D9-PQ Software WinPQ smart Auswahl der Intervalldaten- klassen (8 Permanentrekorder verfügbar) Auswahl der getriggerten Störschriebe (Oszilloskopbilder; 10ms RMS Rekorder)
- Seite 67 Software WinPQ smart KBR multimess D9-PQ Pegel-Zeitdiagramm von Permanentmessdaten Wird eine Datei ausgewählt, so werden diese Messdaten sofort auf dem PC gespeichert und ein Auswahlfeld aller verfügbaren Messdaten erscheint im Fenster. Werden Messwerte ausgewählt, so erscheinen diese als Pegel-Zeitdiagramm auf dem Bildschirm.
- Seite 68 KBR multimess D9-PQ Software WinPQ smart Mit der rechten Maustaste in der Grafik erscheint folgendes Menü: Funktionen: Autoskalieren: Y-Achse der Messwerte wird automatisch skaliert Daten in Zwischenablage: Messdaten werden in die Zwischenablage kopiert und können z.B. in MS-Excel weiter verarbeitet werden.
- Seite 69 Software WinPQ smart KBR multimess D9-PQ Messdaten Gerätespeicher löschen Im Hauptmenü „ “ können Messdaten im Gerätespeicher multimess D9-PQ gelöscht werden. Recorder löschen - löscht nur ausgewählte Datei. Alle Rekorder dieser Klasse löscht z.B. alle 10 Minuten-Datenfiles Alle Rekorder löschen – Es werden alle Stör-schriebe und...
- Seite 70 KBR multimess D9-PQ Software WinPQ smart Messdaten offline auswerten Über die Funktion „Archiv“ können alle Messdaten offline ausgewertet werden. Alle Messdaten, welche in der Funktion „Import“ ausgewählt wurden, sind auto- matisch auf dem PC gespeichert. Diese können ohne Verbindung zum Messge- rät offline ausgewertet werden.
- Seite 71 Software WinPQ smart KBR multimess D9-PQ Nach der Auswahl von Messwerten oder Messkanälen erscheint das zugehörige Pegel-Zeitdiagramm Beispiel: Auswahl Spannung THD L1E, L2E, L3E 6.8.1 Messdaten bearbeiten Über das Icon „Grafik“ sind folgende Funktionen möglich:...
- Seite 72 KBR multimess D9-PQ Software WinPQ smart Daten kopieren – kopiert alle angezeigten Messdaten in die Windows- Zwischenablage Beispiel – Messdaten in MS Excel geöffnet Bild kopieren – Foto wird in die Windows-Zwischenablage kopiert Stack – Zusammengehörige Messdaten können mit einer gemeinsamen Skala...
- Seite 73 Software WinPQ smart KBR multimess D9-PQ Zoomfunktion Um einen Bereich zu vergrößern zieht man mit aktivierter linker Maustaste ein Fenster von links oben nach rechts unten. Wird das Fenster entgegengesetzt gezogen, so wird die Vergrößerung zurückgesetzt. Man kann in mehreren Stu-...
- Seite 74 KBR multimess D9-PQ Software WinPQ smart 6.8.2 EN50160 Report In der 10 Minuten-Datenklasse ist der EN50160-Bericht verfügbar. Bei Auswahl einer Datei wird ein mehrseitiger Report erstellt. 6.8.3 Spannungsharmonische - Zwischenharmonische Über das Icon erreicht man die Statistik der Spannungs- harmonischen, der Spannungszwischenharmonischen und der Frquenzbänder 2kHz bis 9kHz.
- Seite 75 Software WinPQ smart KBR multimess D9-PQ 6.8.4 Stromharmonische - Zwischenharmonische Über das Icon erreicht man die Statistik der Stromharmo- nischen, der Stromzwischenharmonischen und der Frquenzbänder 2kHz bis 9kHz.
- Seite 76 KBR multimess D9-PQ Software WinPQ smart Beispiel: Statistik Stromharmonische 2 bis 50 – Skalierung in Ampere Wählt man mit dem Cursor eine bestimmte Harmonische aus, so werden im Anzeigefeld die entsprechenden Messwerte zu dieser Harmonischen angezeigt. Der rote Balken zeigt jeweils den 95%-Wert und der blaue Balken den maximal...
- Seite 77 Software WinPQ smart KBR multimess D9-PQ Messdaten von SD Karte importieren Mit der Funktion „ Von SD-Karte importieren“ wer- den selektierte Messdaten von der SD-Speicherkarte auf den PC übertragen. Event Recorder – beinhaltet alle Power Quality Ereignisse srb – beinhaltet alle Langzeitmessdaten und Störschriebe Ordner markieren Mit „Select“...
- Seite 78 KBR multimess D9-PQ Firmwareupdate multimess D9-PQ Über die Funktion der „Setup allgemein“ der Stationskachel kann ein Firm- wareupdate für das Messgerät multimess D9-PQ durchgeführt werden. Wählen Sie den Ordner in dem die Datei für das Firmwareupdate liegt. Mit der Funktion wird die Firmware an den Netzanalysator übertragen.
- Seite 79 Modbus Datenpunktliste Modbus Datenpunktliste Bitte laden Sie sich die umfangreiche Modbus-Datenpunktsliste von unserer Webseite www.kbr.de im Bereich der festinstallierten Power Quality Geräte. Bitte laden Sie sich die umfangreiche Modbus-Datenpunktsliste von unserer Webseite www.a-eberle .de im Bereich der festinstallierten Power Quality Geräte.
- Seite 80 Modbus KBR multimess D9-PQ 8.2.1 Modbus RTU 8.2.1 Modbus RTU Sie können Modbus RTU aktivieren und einer Schnittstelle zuweisen. 8.2.1 Modbus RTU 8.2.1 Modbus RTU (COM1 oder COM2) Sie können Modbus RTU aktivieren und einer Schnittstelle zuweisen. (COM1 oder COM2) Sie können Modbus RTU aktivieren und einer Schnittstelle zuweisen.
- Seite 81 Pro Messintervall wird der jeweils höchste und niedrigste 10ms Spannungs- oder Stromeffektivwert zusätzlich zum Mittelwert festgehalten. Rundsteuersignal U Rundsteuersignal (200ms) Im Setup des multimess D9-PQ kann eine beliebige Zwischenharmonische eingestellt werden. Diese wird als 200ms Maximalwert innerhalb eines Messin- tervalls dargestellt. Flickerstärke P Die Kurzzeit-Flickerstärken P...
- Seite 82 Messdaten - Messverfahren KBR multimess D9-PQ THD – PWHD – K Faktor Gesamter Oberschwingungsanteil, die Berechnung erfolgt nach folgenden Formeln gemäß IEC61000-4-7. Die Berechnung der THD-Werte der Spannungen und Ströme sind im Geräte- setup einstellbar. - H2 bis H40 (Messung nach EN50160)
- Seite 83 Ein Transformator mit höherem K-Faktor hält diese besser aus und wird nicht so stark erwärmt als ein Transformator mit niedrigerem K-Faktor. Das multimess D9-PQ gibt den K-Faktor der Ströme an. Interessant sind nur die k-Werte welche bei maximaler Leistung auftreten. Ähnlich wie der THD der Ströme in %, ist der Wert bei sehr niedrigen Strömen nicht relevant.
- Seite 84 Methoden der Norm IEC61000-4-30 Klasse A basierend auf 10/12 Periodenwerten gebildet. Das multimess D9-PQ erfasst für alle Spannungs- und Stromkanäle jeweils die Harmonischen bis zur 50. Ordnungszahl. Zur Bewertung der Zwischenharmo- nischen werden Oberschwingungs-Untergruppen gebildet. Es werden für alle Strom- und Spannungskanäle 50 Untergruppen aufgezeichnet.
- Seite 85 Messdaten - Messverfahren KBR multimess D9-PQ Blindleistung / Blindenergien Im Setup des multimess D9-PQ sind zwei Varianten der Leistungsberechnung einstellbar a) Leistungsberechnung vereinfacht Netz-Blindleistung ohne Unsymmetrie-Komponente : = Q L1+ Q L2 + Q L3 ∑ b) Messung nach DIN40110 Teil 2...
- Seite 86 Messdaten - Messverfahren KBR multimess D9-PQ Verzerrungsblindleistungen - D Die Verzerrungsblindleistung - auch Oberschwingungsblindleistung genannt - beschreibt eine spezielle Form der Blindleistung, die in Wechsel- und Dreh- stromnetzen durch nichtlineare Verbraucher wie zum Beispiel Gleichrichter in Netzteilen verursacht wird. Die Oberschwingungen des Stromes in Kombinati- on mit der Netzspannung ergeben Blindleistungsanteile, die als Verzerrungs- blindleistungen bezeichnet werden.
- Seite 87 Messdaten - Messverfahren KBR multimess D9-PQ Kollektive Scheinleistung n. DIN40110: ⋅ Σ Σ Σ ⋅ Σ Nrms Nrms Nrms 4-Leiter-Netz: Nrms Σ 3-Leiter-Netz, I1 + I2 + I3 ≠ 0: ⋅ Erms Erms Erms Σ Σ Erms Geometrische Grundschwingungs-Scheinleistung: ⋅...
- Seite 88 Messdaten - Messverfahren KBR multimess D9-PQ Wirkleistung - P Die Vorzeichen der Wirkleistungen entsprechen der Flussrichtung der Grund- schwingungs-Wirkenergie (+ : Abgabe, - : Bezug). Die Werte der Strang-Wirkleistungen werden aus den Abtastwerten eines Synchronisationszyklusses errechnet. 2048 ∑ − 2048 (200ms Werte) mit Strangindex L = {1, 2, 3, E} Die 10min-Werte werden als lineare Mittelwerte errechnet.
- Seite 89 Messdaten - Messverfahren KBR multimess D9-PQ Mitsystem: ⋅ ⋅ ⋅ − − − ⋅ ⋅ ⋅ − − − Gegensystem: ⋅ ⋅ ⋅ − − − ⋅ ⋅ ⋅ − − − Nullsystem: ⋅ − − − ⋅ − −...
- Seite 90 Dieses Gerät ist für Kunden wartungsfrei. Vorsicht Gerät nicht öffnen. Wartung des Geräts ausschließlich durch die KBR Kompensationsanlagenbau GmbH durchführen lassen. Bei Servicefällen die KBR Kompensationsanlagenbau GmbH kontaktieren. KBR Kompensationsanlagenbau GmbH Am Kiefernschlag 7 D-91126 Schwabach Reinigung: Verwenden Sie ein weiches, leicht angefeuchtetes und fusselfreies Tuch. Achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse eindringt.
