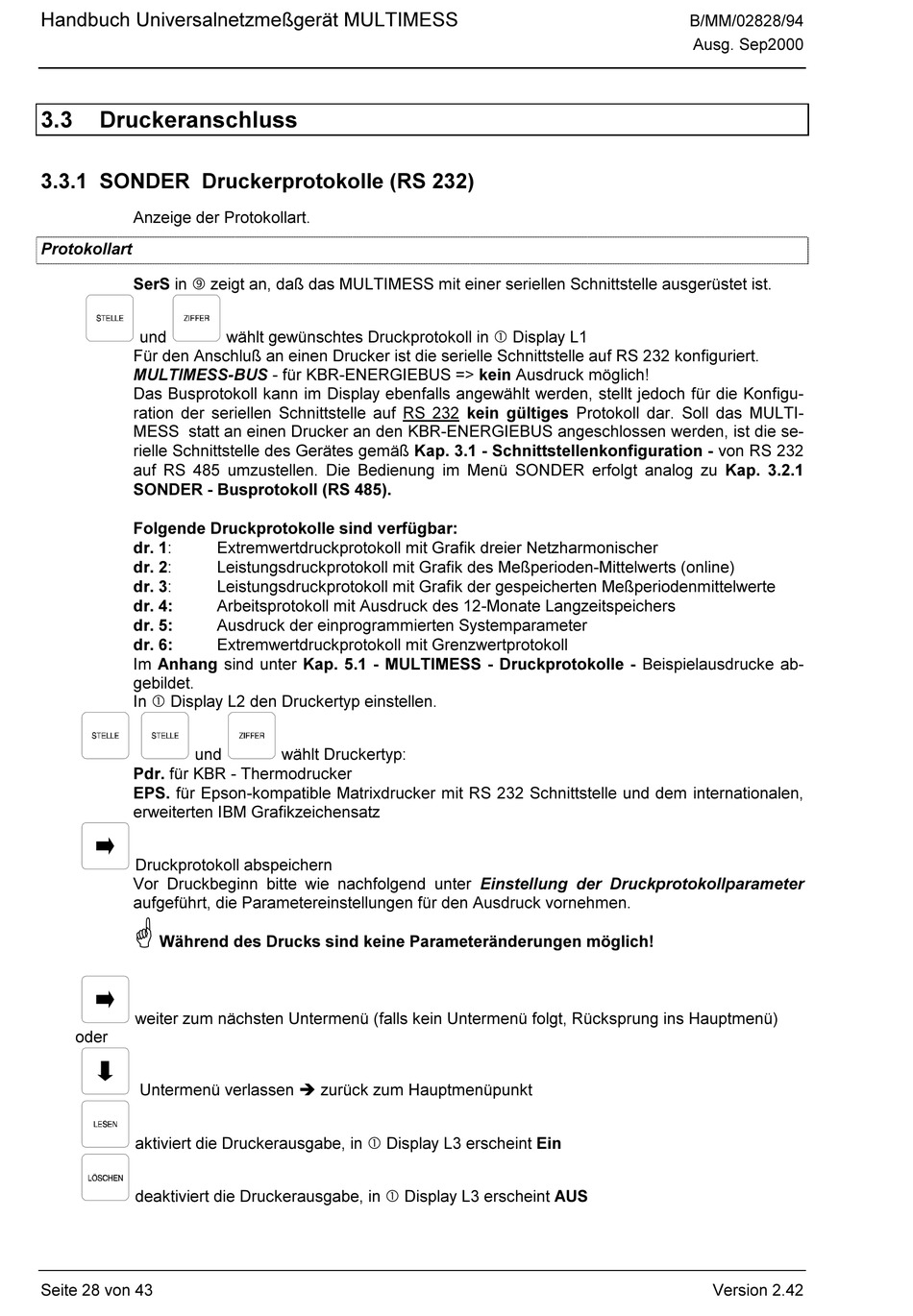

Handbuch Universalnetzmeßgerät MULTIMESS
3.3
Druckeranschluss
3.3.1 SONDER Druckerprotokolle (RS 232)
Anzeige der Protokollart.
Protokollart
SerS in ‰ zeigt an, daß das MULTIMESS mit einer seriellen Schnittstelle ausgerüstet ist.
und
Für den Anschluß an einen Drucker ist die serielle Schnittstelle auf RS 232 konfiguriert.
MULTIMESS-BUS - für KBR-ENERGIEBUS => kein Ausdruck möglich!
Das Busprotokoll kann im Display ebenfalls angewählt werden, stellt jedoch für die Konfigu-
ration der seriellen Schnittstelle auf RS 232 kein gültiges Protokoll dar. Soll das MULTI-
MESS statt an einen Drucker an den KBR-ENERGIEBUS angeschlossen werden, ist die se-
rielle Schnittstelle des Gerätes gemäß Kap. 3.1 - Schnittstellenkonfiguration - von RS 232
auf RS 485 umzustellen. Die Bedienung im Menü SONDER erfolgt analog zu Kap. 3.2.1
SONDER - Busprotokoll (RS 485).
Folgende Druckprotokolle sind verfügbar:
dr. 1:
dr. 2:
dr. 3:
dr. 4:
dr. 5:
dr. 6:
Im Anhang sind unter Kap. 5.1 - MULTIMESS - Druckprotokolle - Beispielausdrucke ab-
gebildet.
In Display L2 den Druckertyp einstellen.
und
Pdr. für KBR - Thermodrucker
EPS. für Epson-kompatible Matrixdrucker mit RS 232 Schnittstelle und dem internationalen,
erweiterten IBM Grafikzeichensatz
Druckprotokoll abspeichern
Vor Druckbeginn bitte wie nachfolgend unter Einstellung der Druckprotokollparameter
aufgeführt, die Parametereinstellungen für den Ausdruck vornehmen.
/
Während des Drucks sind keine Parameteränderungen möglich!
weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü)
oder
Untermenü verlassen è zurück zum Hauptmenüpunkt
aktiviert die Druckerausgabe, in Display L3 erscheint Ein
deaktiviert die Druckerausgabe, in Display L3 erscheint AUS
Seite 28 von 43
wählt gewünschtes Druckprotokoll in Display L1
Extremwertdruckprotokoll mit Grafik dreier Netzharmonischer
Leistungsdruckprotokoll mit Grafik des Meßperioden-Mittelwerts (online)
Leistungsdruckprotokoll mit Grafik der gespeicherten Meßperiodenmittelwerte
Arbeitsprotokoll mit Ausdruck des 12-Monate Langzeitspeichers
Ausdruck der einprogrammierten Systemparameter
Extremwertdruckprotokoll mit Grenzwertprotokoll
wählt Druckertyp:
B/MM/02828/94
Ausg. Sep2000
Version 2.42
