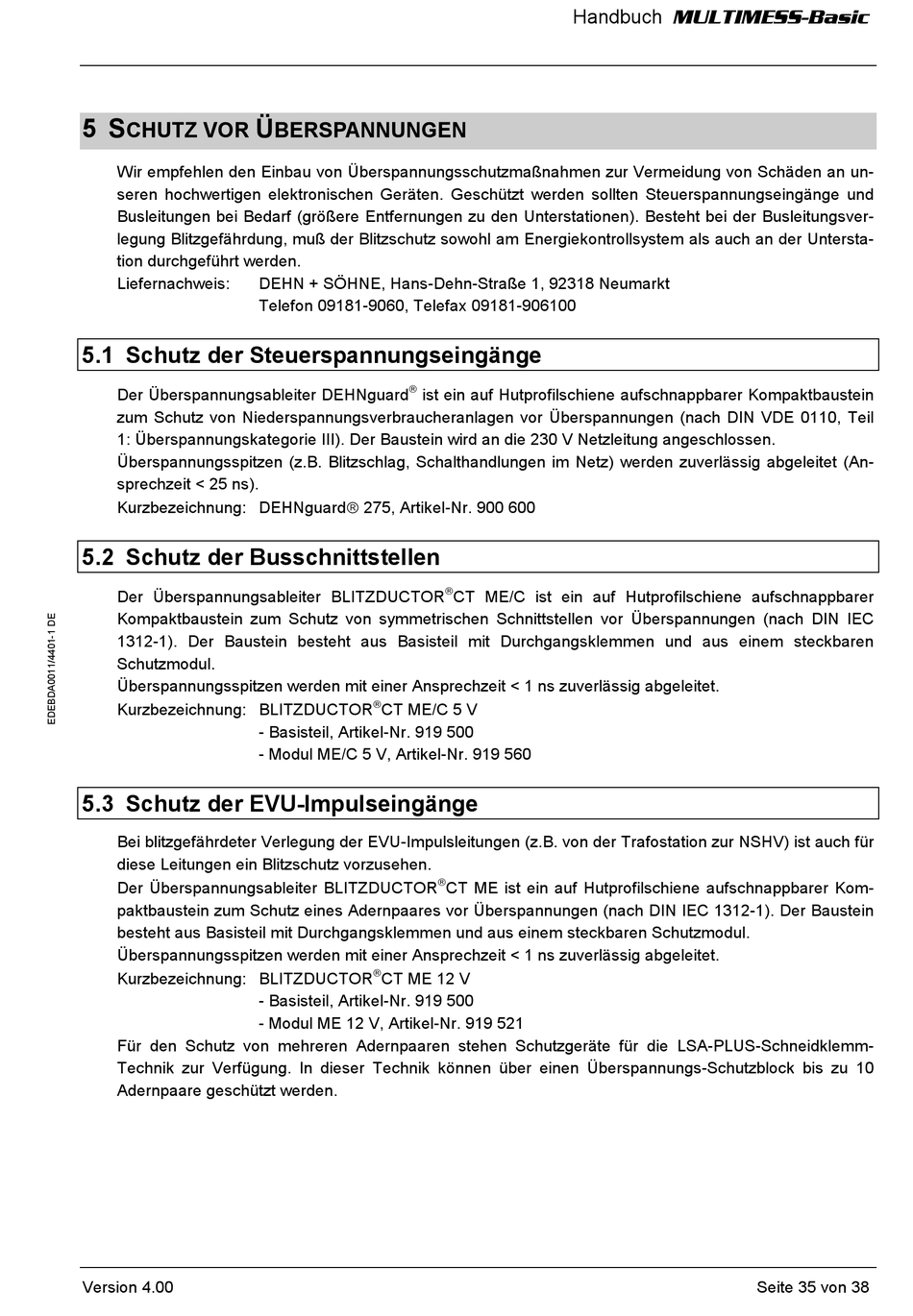

5 S
CHUTZ VOR
Wir empfehlen den Einbau von Überspannungsschutzmaßnahmen zur Vermeidung von Schäden an un-
seren hochwertigen elektronischen Geräten. Geschützt werden sollten Steuerspannungseingänge und
Busleitungen bei Bedarf (größere Entfernungen zu den Unterstationen). Besteht bei der Busleitungsver-
legung Blitzgefährdung, muß der Blitzschutz sowohl am Energiekontrollsystem als auch an der Untersta-
tion durchgeführt werden.
Liefernachweis:
5.1 Schutz der Steuerspannungseingänge
Der Überspannungsableiter DEHNguard
zum Schutz von Niederspannungsverbraucheranlagen vor Überspannungen (nach DIN VDE 0110, Teil
1: Überspannungskategorie III). Der Baustein wird an die 230 V Netzleitung angeschlossen.
Überspannungsspitzen (z.B. Blitzschlag, Schalthandlungen im Netz) werden zuverlässig abgeleitet (An-
sprechzeit < 25 ns).
Kurzbezeichnung: DEHNguardâ 275, Artikel-Nr. 900 600

5.2 Schutz der Busschnittstellen

Der Überspannungsableiter BLITZDUCTOR
Kompaktbaustein zum Schutz von symmetrischen Schnittstellen vor Überspannungen (nach DIN IEC
1312-1). Der Baustein besteht aus Basisteil mit Durchgangsklemmen und aus einem steckbaren
Schutzmodul.
Überspannungsspitzen werden mit einer Ansprechzeit < 1 ns zuverlässig abgeleitet.
Kurzbezeichnung: BLITZDUCTOR
5.3 Schutz der EVU-Impulseingänge
Bei blitzgefährdeter Verlegung der EVU-Impulsleitungen (z.B. von der Trafostation zur NSHV) ist auch für
diese Leitungen ein Blitzschutz vorzusehen.
Der Überspannungsableiter BLITZDUCTOR
paktbaustein zum Schutz eines Adernpaares vor Überspannungen (nach DIN IEC 1312-1). Der Baustein
besteht aus Basisteil mit Durchgangsklemmen und aus einem steckbaren Schutzmodul.
Überspannungsspitzen werden mit einer Ansprechzeit < 1 ns zuverlässig abgeleitet.
Kurzbezeichnung: BLITZDUCTOR
Für den Schutz von mehreren Adernpaaren stehen Schutzgeräte für die LSA-PLUS-Schneidklemm-
Technik zur Verfügung. In dieser Technik können über einen Überspannungs-Schutzblock bis zu 10
Adernpaare geschützt werden.
Version 4.00
Ü
BERSPANNUNGEN
DEHN + SÖHNE, Hans-Dehn-Straße 1, 92318 Neumarkt
Telefon 09181-9060, Telefax 09181-906100
â
ist ein auf Hutprofilschiene aufschnappbarer Kompaktbaustein
â
CT ME/C 5 V
- Basisteil, Artikel-Nr. 919 500
- Modul ME/C 5 V, Artikel-Nr. 919 560
â
CT ME 12 V
- Basisteil, Artikel-Nr. 919 500
- Modul ME 12 V, Artikel-Nr. 919 521
Handbuch MULTIMESS-Basic
â
CT ME/C ist ein auf Hutprofilschiene aufschnappbarer
â
CT ME ist ein auf Hutprofilschiene aufschnappbarer Kom-
Seite 35 von 38
