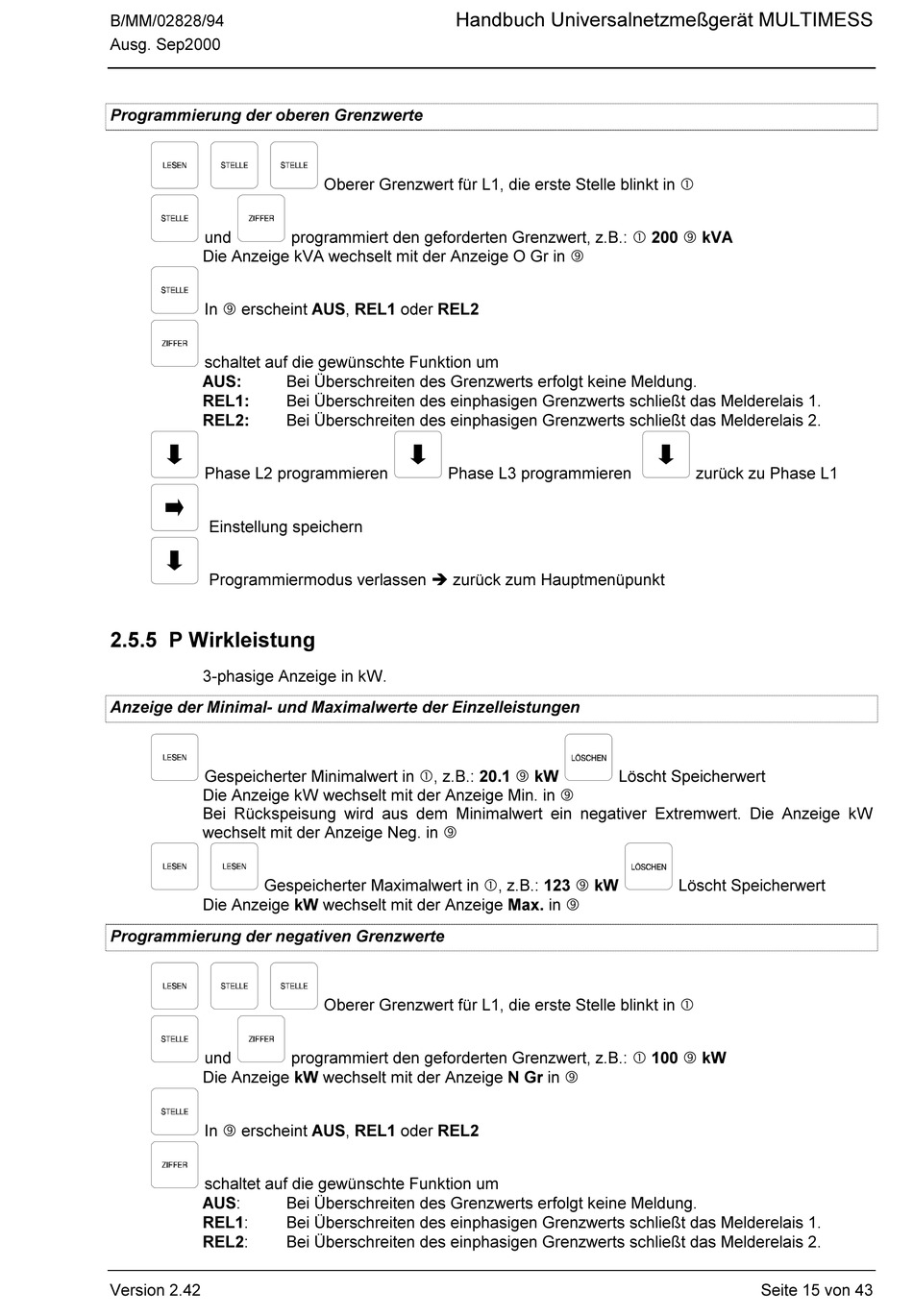

Programmierung der oberen Grenzwerte
und
Die Anzeige kVA wechselt mit der Anzeige O Gr in ‰
In ‰ erscheint AUS, REL1 oder REL2
schaltet auf die gewünschte Funktion um
AUS:
REL1:
REL2:
Phase L2 programmieren
Einstellung speichern
Programmiermodus verlassen è zurück zum Hauptmenüpunkt

2.5.5 P Wirkleistung

3-phasige Anzeige in kW.
Anzeige der Minimal- und Maximalwerte der Einzelleistungen
Gespeicherter Minimalwert in , z.B.: 20.1 ‰ kW
Die Anzeige kW wechselt mit der Anzeige Min. in ‰
Bei Rückspeisung wird aus dem Minimalwert ein negativer Extremwert. Die Anzeige kW
wechselt mit der Anzeige Neg. in ‰
Gespeicherter Maximalwert in , z.B.: 123 ‰ kW
Die Anzeige kW wechselt mit der Anzeige Max. in ‰
Programmierung der negativen Grenzwerte
und
Die Anzeige kW wechselt mit der Anzeige N Gr in ‰
In ‰ erscheint AUS, REL1 oder REL2
schaltet auf die gewünschte Funktion um
AUS:
REL1:
REL2:
Version 2.42
Handbuch Universalnetzmeßgerät MULTIMESS
Oberer Grenzwert für L1, die erste Stelle blinkt in 
programmiert den geforderten Grenzwert, z.B.:  200 ‰ kVA
Bei Überschreiten des Grenzwerts erfolgt keine Meldung.
Bei Überschreiten des einphasigen Grenzwerts schließt das Melderelais 1.
Bei Überschreiten des einphasigen Grenzwerts schließt das Melderelais 2.
Phase L3 programmieren
Oberer Grenzwert für L1, die erste Stelle blinkt in 
programmiert den geforderten Grenzwert, z.B.:  100 ‰ kW
Bei Überschreiten des Grenzwerts erfolgt keine Meldung.
Bei Überschreiten des einphasigen Grenzwerts schließt das Melderelais 1.
Bei Überschreiten des einphasigen Grenzwerts schließt das Melderelais 2.
zurück zu Phase L1
Löscht Speicherwert
Löscht Speicherwert
