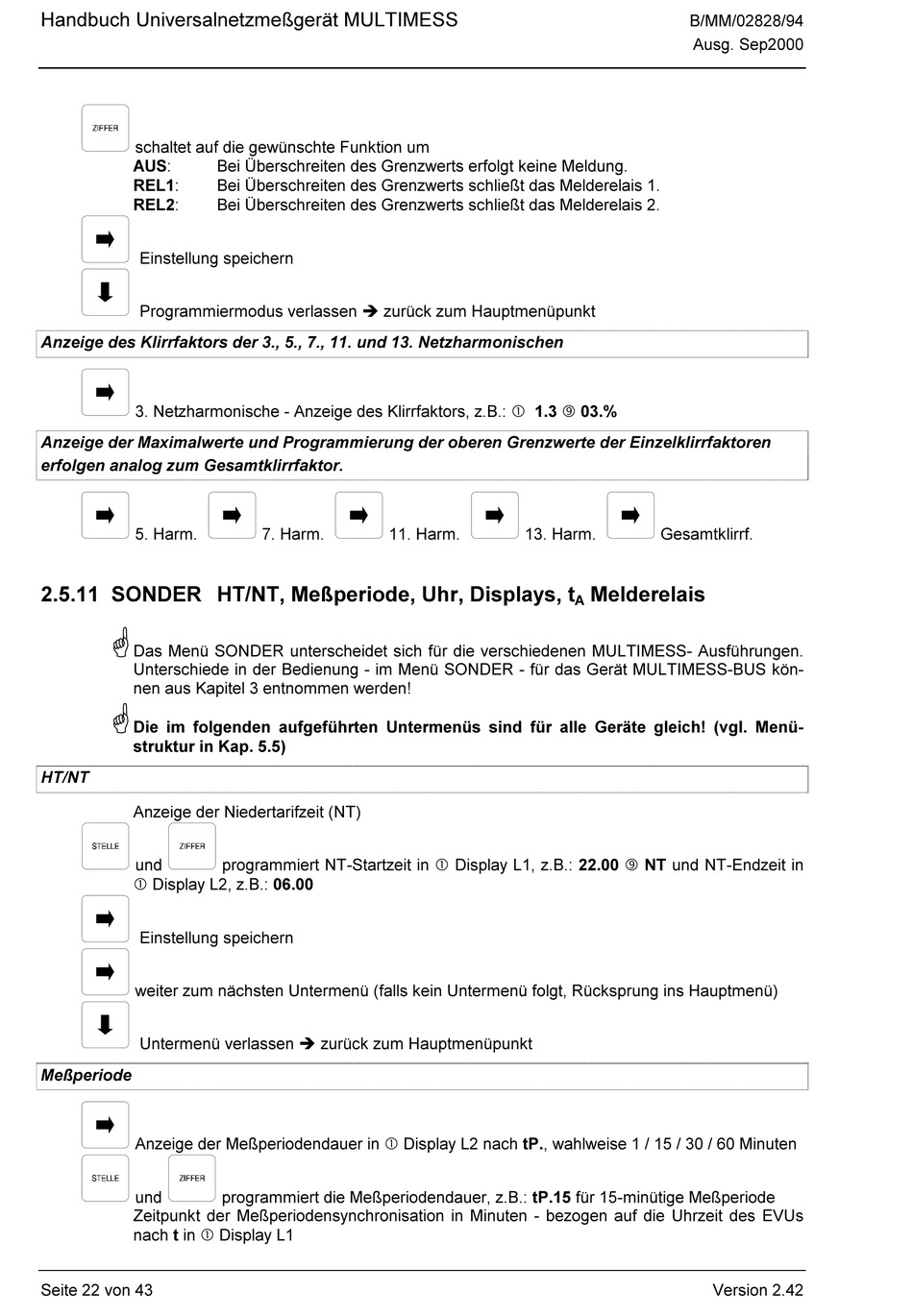

Handbuch Universalnetzmeßgerät MULTIMESS
schaltet auf die gewünschte Funktion um
AUS:
REL1:
REL2:
Einstellung speichern
Programmiermodus verlassen è zurück zum Hauptmenüpunkt
Anzeige des Klirrfaktors der 3., 5., 7., 11. und 13. Netzharmonischen
3. Netzharmonische - Anzeige des Klirrfaktors, z.B.: 1.3 ‰ 03.%
Anzeige der Maximalwerte und Programmierung der oberen Grenzwerte der Einzelklirrfaktoren
erfolgen analog zum Gesamtklirrfaktor.
5. Harm.
2.5.11 SONDER HT/NT, Meßperiode, Uhr, Displays, t
/
Das Menü SONDER unterscheidet sich für die verschiedenen MULTIMESS- Ausführungen.
Unterschiede in der Bedienung - im Menü SONDER - für das Gerät MULTIMESS-BUS kön-
nen aus Kapitel 3 entnommen werden!
/
Die im folgenden aufgeführten Untermenüs sind für alle Geräte gleich! (vgl. Menü-
struktur in Kap. 5.5)
HT/NT
Anzeige der Niedertarifzeit (NT)
und
Display L2, z.B.: 06.00
Einstellung speichern
weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü)
Untermenü verlassen è zurück zum Hauptmenüpunkt
Meßperiode
Anzeige der Meßperiodendauer in Display L2 nach tP., wahlweise 1 / 15 / 30 / 60 Minuten
und
Zeitpunkt der Meßperiodensynchronisation in Minuten - bezogen auf die Uhrzeit des EVUs
nach t in Display L1
Seite 22 von 43
Bei Überschreiten des Grenzwerts erfolgt keine Meldung.
Bei Überschreiten des Grenzwerts schließt das Melderelais 1.
Bei Überschreiten des Grenzwerts schließt das Melderelais 2.
7. Harm.
11. Harm.
programmiert NT-Startzeit in Display L1, z.B.: 22.00 ‰ NT und NT-Endzeit in
programmiert die Meßperiodendauer, z.B.: tP.15 für 15-minütige Meßperiode
B/MM/02828/94
Ausg. Sep2000
13. Harm.
Gesamtklirrf.
Melderelais
A
Version 2.42
