B/MM/02828/94
Ausg. Sep2000
2 I
NBETRIEBNAHME

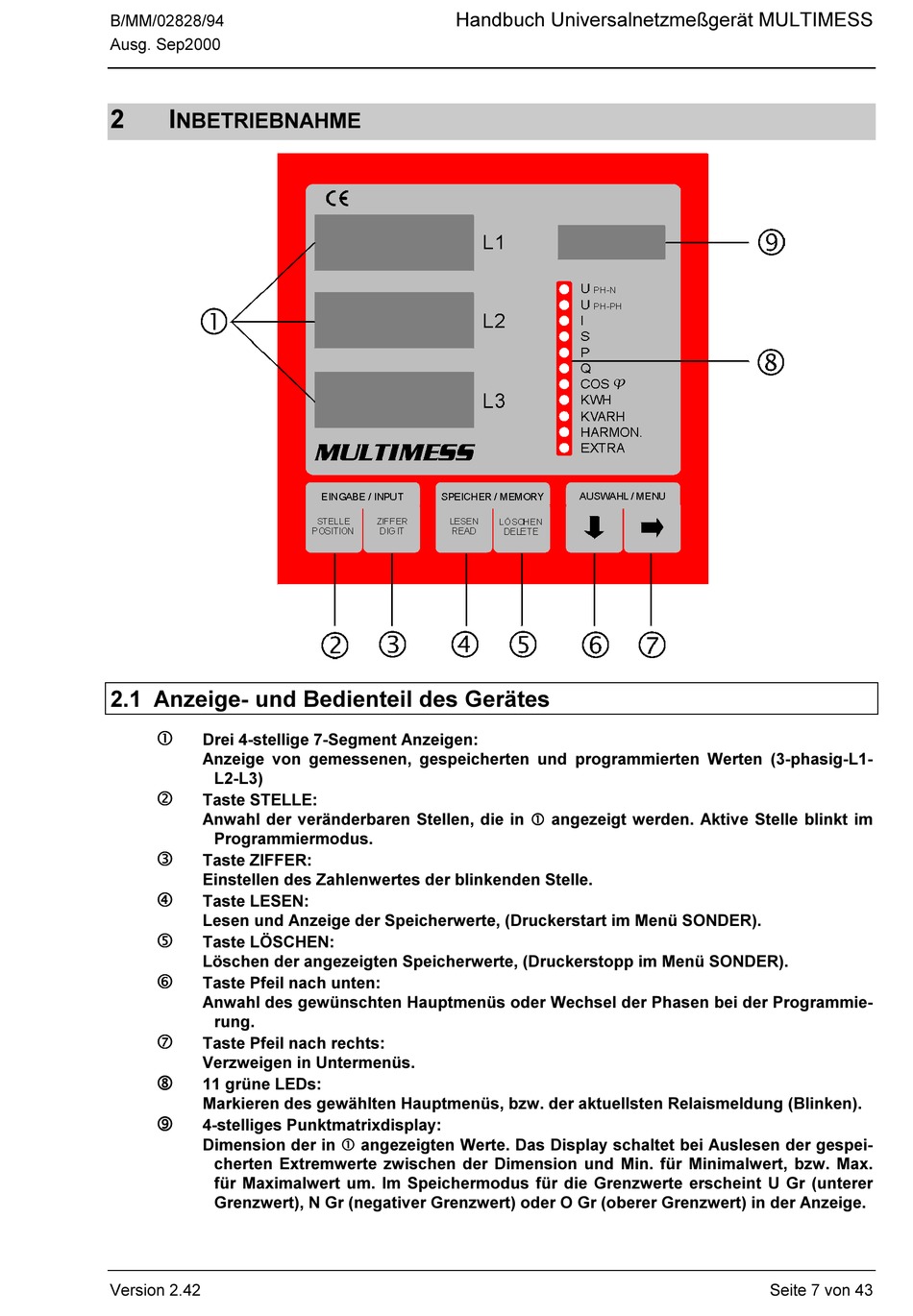

2.1 Anzeige- und Bedienteil des Gerätes
Q Q Q Q
Drei 4-stellige 7-Segment Anzeigen:
Anzeige von gemessenen, gespeicherten und programmierten Werten (3-phasig-L1-
L2-L3)
R R R R
Taste STELLE:
Anwahl der veränderbaren Stellen, die in Q Q Q Q angezeigt werden. Aktive Stelle blinkt im
Programmiermodus.
S S S S
Taste ZIFFER:
Einstellen des Zahlenwertes der blinkenden Stelle.
T T T T
Taste LESEN:
Lesen und Anzeige der Speicherwerte, (Druckerstart im Menü SONDER).
U U U U
Taste LÖSCHEN:
Löschen der angezeigten Speicherwerte, (Druckerstopp im Menü SONDER).
V V V V
Taste Pfeil nach unten:
Anwahl des gewünschten Hauptmenüs oder Wechsel der Phasen bei der Programmie-
rung.
W W W W
Taste Pfeil nach rechts:
Verzweigen in Untermenüs.
X X X X
11 grüne LEDs:
Markieren des gewählten Hauptmenüs, bzw. der aktuellsten Relaismeldung (Blinken).
Y Y Y Y
4-stelliges Punktmatrixdisplay:
Dimension der in Q Q Q Q angezeigten Werte. Das Display schaltet bei Auslesen der gespei-
cherten Extremwerte zwischen der Dimension und Min. für Minimalwert, bzw. Max.
für Maximalwert um. Im Speichermodus für die Grenzwerte erscheint U Gr (unterer
Grenzwert), N Gr (negativer Grenzwert) oder O Gr (oberer Grenzwert) in der Anzeige.
Version 2.42
Handbuch Universalnetzmeßgerät MULTIMESS
Seite 7 von 43
