B/MM/02828/94
Ausg. Sep2000
1
I
NSTALLATION

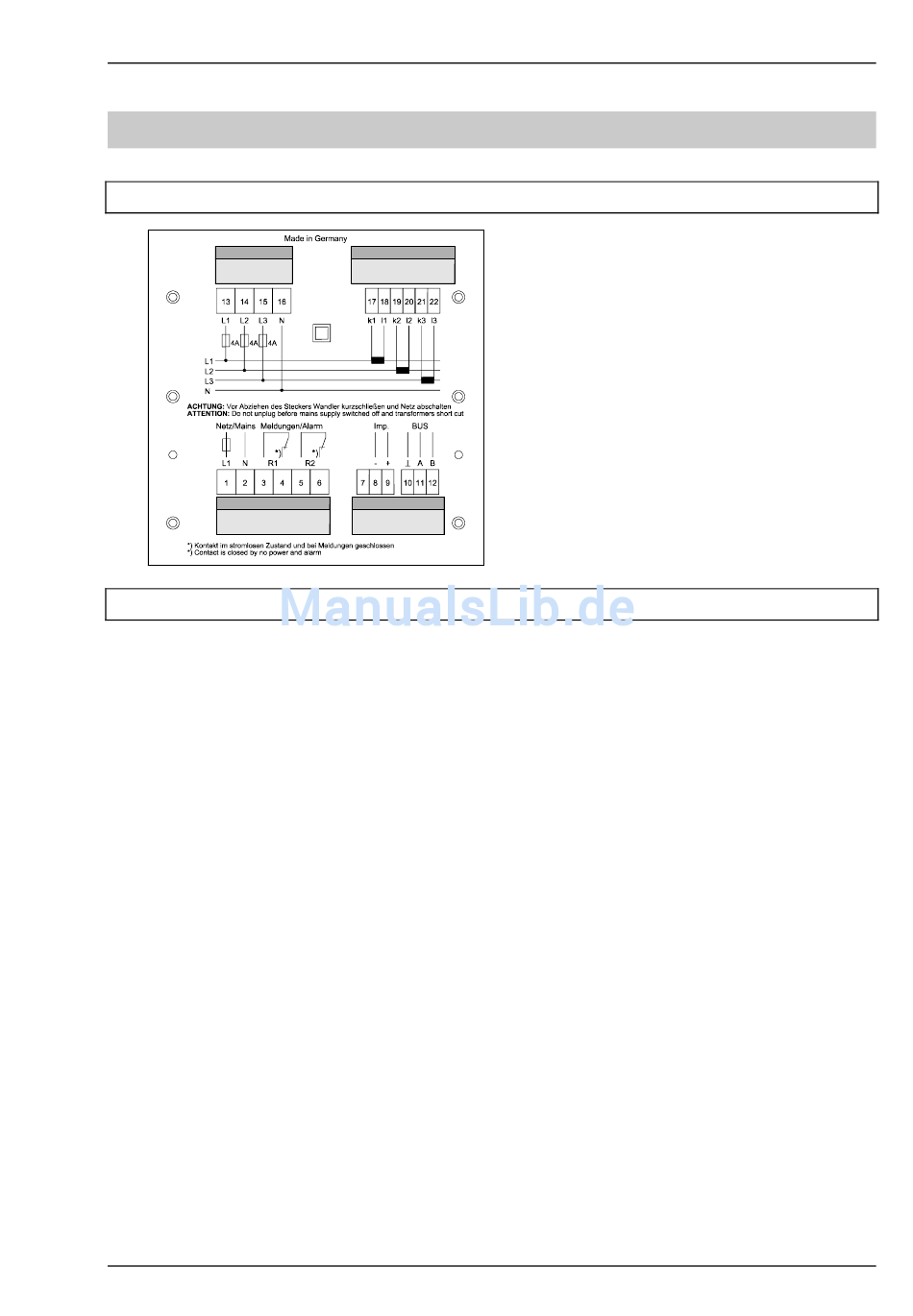

1.1
Anschlussplan
1.2
Anschlüsse
Achtung! Für die Leitungen am Arbeitsimpulsausgang sowie für die dreiadrige Bus-
leitung abgeschirmtes Material verwenden, um Störimpulse von den Klemmen
fernzuhalten. Die Abschirmung ist einseitig an PE anzuschließen. Leitungsmate-
rial z.B.: I-Y-St-Y2x2x0,8.
Klemmen 01 und 02:
Klemmen 03 und 04:
Klemmen 05 und 06:
Klemmen 08 und 09:
Klemmen 10 bis 12:
Klemmen 13 bis 16:
Klemmen 17 bis 22:
Version 2.42
Handbuch Universalnetzmeßgerät MULTIMESS
Spannungsversorgung: AC 230V, 50Hz (oder AC 100V, 50Hz bei 100V-
Variante)
Potentialfreier Relaiskontakt von Melderelais 1 zur Auslösung von Mel-
dungen oder Alarmen. Im Anwendungsfall kann eine akustische oder opti-
sche Meldung aktiviert oder ein Verbraucher abgeschaltet werden. Der Kon-
takt ist im stromlosen Zustand des Geräts und bei aktiver Meldung geschlos-
sen. Maximale Schaltleistung: 2A bei AC 250V
Potentialfreier Relaiskontakt von Melderelais 2 - Beschreibung wie
Klemmen 03 und 04
Ausgabe von leistungsproportionalen Arbeitsimpulsen über potentialfrei-
en Kontakt an einen Maximumwächter oder eine ZLT. Polarität beachten!
KBR-ENERGIEBUS-Anschluss über RS 485. Bei busfähigem MULTIMESS
zur Anbindung an den Visualisierungs-PC oder MULTIMASTER eingebaut.
(Leitungslänge bis zu 1200m).
Ist die Schnittstelle auf RS 232 konfiguriert, kann ein externer serieller Druk-
ker angeschlossen werden. Die Anschlussbelegung ist im Anhang der Be-
dienungsanleitung beschrieben.
Meßspannungseingänge, dreiphasig, für Spannungsdirektmessung (3 x
400/230V) (Option 3 x 100/56,8V).
Stromwandlereingänge zur Strommessung über Wandler X/5A, Zuordnung
von k und l beachten (Option für Wandler X/1A).
Seite 5 von 43
