B/MM/02828/94
Ausg. Sep2000

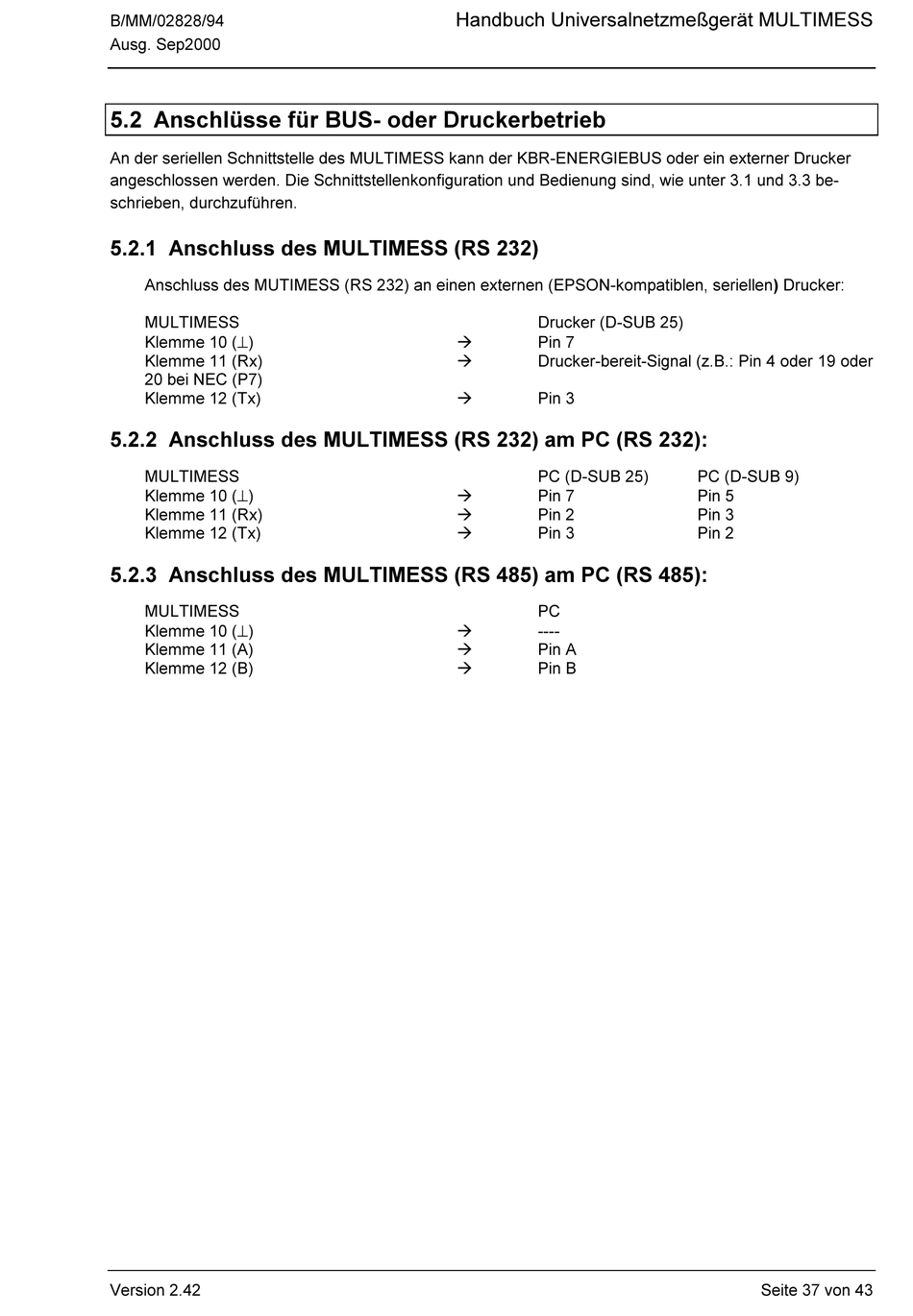

5.2 Anschlüsse für BUS- oder Druckerbetrieb
An der seriellen Schnittstelle des MULTIMESS kann der KBR-ENERGIEBUS oder ein externer Drucker
angeschlossen werden. Die Schnittstellenkonfiguration und Bedienung sind, wie unter 3.1 und 3.3 be-
schrieben, durchzuführen.

5.2.1 Anschluss des MULTIMESS (RS 232)

Anschluss des MUTIMESS (RS 232) an einen externen (EPSON-kompatiblen, seriellen) Drucker:
MULTIMESS
Klemme 10 (⊥)
Klemme 11 (Rx)
20 bei NEC (P7)
Klemme 12 (Tx)

5.2.2 Anschluss des MULTIMESS (RS 232) am PC (RS 232):

MULTIMESS
Klemme 10 (⊥)
Klemme 11 (Rx)
Klemme 12 (Tx)

5.2.3 Anschluss des MULTIMESS (RS 485) am PC (RS 485):

MULTIMESS
Klemme 10 (⊥)
Klemme 11 (A)
Klemme 12 (B)
Version 2.42
Handbuch Universalnetzmeßgerät MULTIMESS
Drucker (D-SUB 25)
à
Pin 7
à
Drucker-bereit-Signal (z.B.: Pin 4 oder 19 oder
à
Pin 3
PC (D-SUB 25)
à
Pin 7
à
Pin 2
à
Pin 3
PC
à
----
à
Pin A
à
Pin B
PC (D-SUB 9)
Pin 5
Pin 3
Pin 2
Seite 37 von 43
