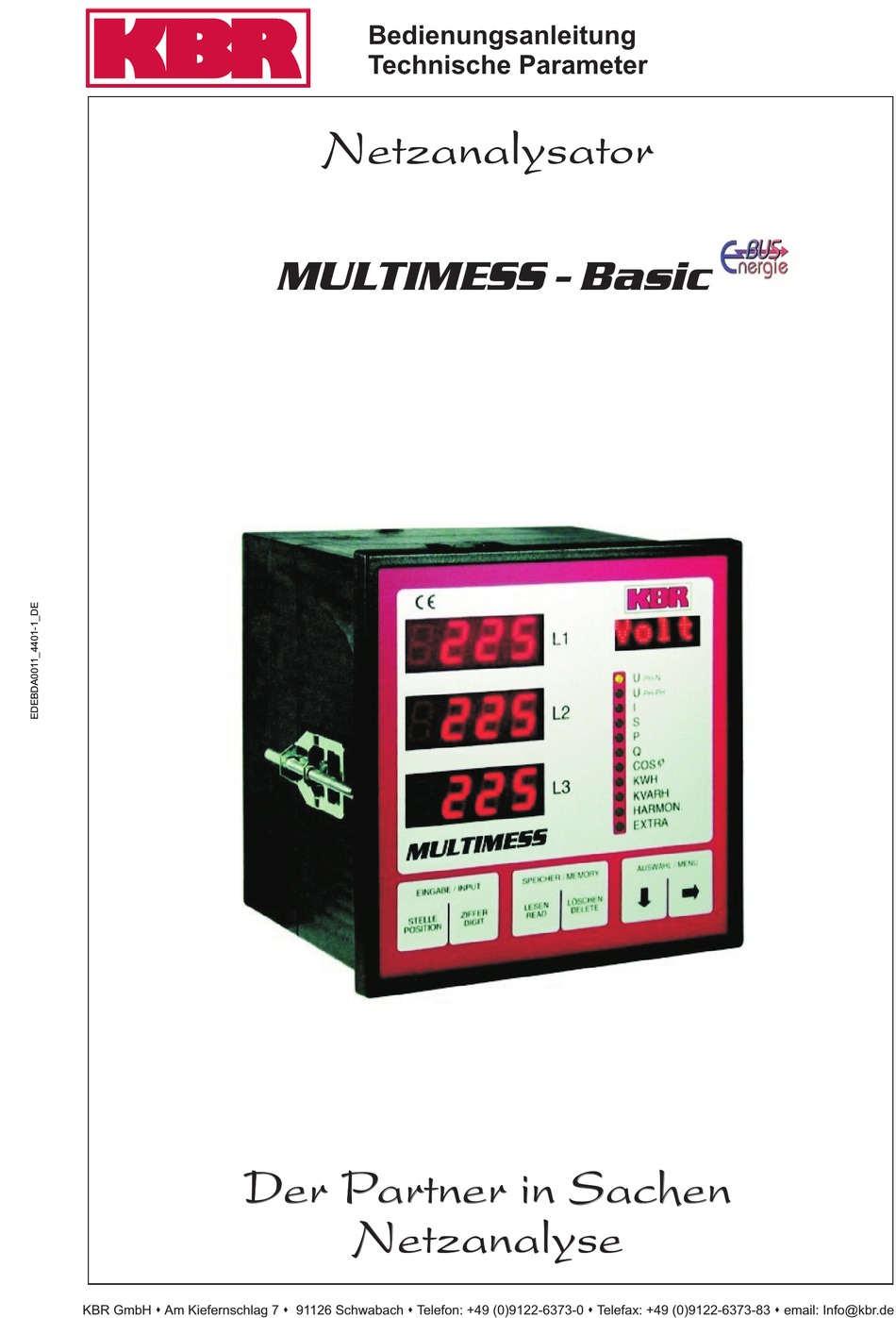

- Seite 1 Bedienungsanleitung Technische Parameter Netzanalysator MULTIMESS - Basic KBR GmbH Am Kiefernschlag 7 91126 Schwabach Telefon: +49 (0)9122-6373-0 Telefax: +49 (0)9122-6373-83 email: Info@kbr.de...
- Seite 3 Ihre Anregungen bedanken. Im Anhang der Anleitung befindet sich ein Formblatt, mit dem Sie uns Korrekturvorschläge unterbreiten können. Mit freundlichen Grüßen Ihre KBR GmbH Schwabach Seite I von III...
- Seite 4 Übereinstimmung keine Gewähr übernommen werden kann. Die Überprüfung der Angaben in dieser Druckschrift erfolgt regelmäßig, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar. KBR-GmbH 2001 Technische Änderungen bleiben Vorbehalten Seite II von III...
- Seite 5 Produkthaftung Produkthaftung Produkthaftung Produkthaftung Entsorgung Entsorgung Entsorgung Entsorgung Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Zu Ihrer Information möchten wir Sie an dieser Stelle über den geltenden Rechtsstand in Kenntnis setzen, falls ein fehlerfreier Betrieb des Geräts nicht möglich sein sollte oder das Gerät nach einiger Zeit ausfallen sollte.
- Seite 7 Handbuch MULTIMESS-Basic Version 4.00 Seite 1 von 38...
- Seite 8 Handbuch MULTIMESS-Basic Inhalt ..................3 UNKTIONSBESCHREIBUNG ............4 NSTALLATION DES NIVERSALNETZMEßGERÄTES ........................4 ONTAGE ........................4 NSCHLÜSSE .......................5 NSCHLUßPLAN .....................6 EDIEN NZEIGENTEIL 2.4.1 ................6 ESCHREIBUNG DER ASTEN UND NZEIGEN ......................... 8 EDIENUNG MULTIMESS-BASIC..............8 ENÜSTRUKTUR VON ....................9 RUNDPROGRAMMIERUNG 3.2.1 U PH-N L ....................
- Seite 9 Handbuch MULTIMESS-Basic UNKTIONSBESCHREIBUNG Der Mikroprozessor des MULTIMESS-BASIC erfaßt für alle drei Phasen über Analog/Digital- Wand- lereingänge Netzspannung und Stromaufnahme des gesamten Betriebes und berechnet daraus die Wirk-, Blind- und Scheinleistungsverhältnisse im Netz. Weiterhin filtert MULTIMESS-BASIC die 3./5./7./11./13. netzharmonischen aus dem Netz und berechnet Einzel- und Gesamtklirrfaktor. Die Span- nungsmessung erfolgt über drei Eingangstrafos, die Strommessung über drei Wandler.
- Seite 10 Ausgabe von leistungsproportionalen Arbeitsimpulsen über potentialfreien Kontakt an einen Maximumwächter oder eine ZLT. Polarität beachten! Klemmen 10 bis 12: KBR-ENERGIEBUS-Anschluß über RS 485. Bei MULTIMESS-BASIC zur An- bindung an den Visualisierungs-PC oder MULTIMASTER eingebaut. (Leitungs- länge bis zu 1200m) Ist die Schnittstelle auf RS 232 konfiguriert, kann ein Modem direkt an das Gerät angeschlossen werden.
- Seite 11 Handbuch MULTIMESS-Basic Anschlußplan Version 4.00 Seite 5 von 38...
- Seite 12 Handbuch MULTIMESS-Basic Bedien- und Anzeigenteil 2.4.1 Beschreibung der Tasten und Anzeigen Drei 4-stellige 7-Segment Anzeigen: Anzeige von gemessenen, gespeicherten und programmierten Werten (3-phasig-L1-L2-L3) ‚ Taste STELLE: Anwahl der veränderbaren Stellen, die in angezeigt werden. Aktive Stelle blinkt im Progra- miermodus.
- Seite 13 Handbuch MULTIMESS-Basic wählt eines der 11 Hauptmenüs aus oder verzweigt von einem Untermenü wieder zum aktuellen Hauptmenüpunkt. Das aktuelle Hauptmenü wird durch eine leuchtende LED ˆ markiert. In werden die aktuellen Meßwerte zu den drei Phasen angegeben. Die Dimension der Meßgröße ist dem Matrixdisplay ‰ zu entnehmen.
- Seite 14 Handbuch MULTIMESS-Basic EDIENUNG 3.1 Menüstruktur von MULTIMESS-BASIC Die Hauptmenüs können mit angewählt werden. In einem Untermenü bewirkt das Drücken dieser Taste den Rücksprung in den entsprechenden Hauptmenüpunkt Mit der Taste erfolgt die Verzweigung in ein Untermenü. Durch mehrmaliges Betätigen lassen sich alle Untermenüs anwählen.
- Seite 15 Taste betätigen. In der Matrixanzeige erscheint kurzzeitig Ur -> Prog -> KBR. Das Gerät wird auf Werkseinstellung zurückgesetzt, d.h. alle gespeicherten Daten gehen verloren! Davon betroffen sind u.a. sämtliche Grenz- und Extremwerte, Synchronisationszeitpunkt und Meßperiodendauer sowie die einstellbare Abfallverzögerung der Melderelais.
- Seite 16 Handbuch MULTIMESS-Basic Netzspannung Meßspannung am Meßbezugsspannung MULTIMESS-BASIC 10 kV 100 V 10 kV 20 kV 100 V 20 kV 10 kV 110 V 9.1 kV 20 kV 110 V 18.2 kV Programmierung der Meßbezugsspannung programmiert die Meßbezugsspannung in , z.B.: 0400 Volt Einstellung speichern weiter zum nächsten Untermenü...
- Seite 17 Handbuch MULTIMESS-Basic Anzeige des Drehfeldes Anzeige des Drehfeldes in Display L1, Anzeige: Rechtsdrehfeld re, Linksdrehfeld Li weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü) oder Untermenü verlassen è zurück zum Hauptmenüpunkt 3.2.3 Stromwandlerverhältnis, Impulswertigkeit Anzeige des Stromwandlerverhältnis in Display L1, der Impulswertigkeit in Display L2 und des Impulstyps in Display L3 Programmierung des Stromwandlerverhältnisses...
- Seite 18 69,3 kW x 1,6667 Imp/kWh = 115 Imp/h Die lineare Impulswertigkeit ist zu nur empfehlen, wenn über einen Umschalter mehrere MULTIMESS-BASIC mit einem PLC Eingang ausgewertet werden. 3.2.4 COS phi / Ziel-cos phi Eingestellter Ziel-cos phi in Display L1, z.B.: i0.98 ...
- Seite 19 Handbuch MULTIMESS-Basic Programmierung des Ziel-cos phi programmiert den Ziel-cos phi, z.B.: i0.98 (induktiv) oder c0.98 (kapazitiv) Einstellung speichern weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü) oder Untermenü verlassen è zurück zum Hauptmenüpunkt Anzeigefunktionen und Programmierung der Grenzwerte 3.3.1 U...
- Seite 20 Handbuch MULTIMESS-Basic Programmierung der unteren Grenzwerte Unterer Grenzwert für L1, die erste Stelle blinkt in programmiert den geforderten Grenzwert, z.B.: 0200 ‰ Volt Die Anzeige Volt wechselt mit der Anzeige U Gr in ‰ In ‰ erscheint AUS, REL1 oder REL2 schaltet auf die gewünschte Funktion um...
- Seite 21 Handbuch MULTIMESS-Basic Anzeige der Spannungsextremwerte und der Grenzwertprogrammierung erfolgt analog zu 2.5.1. 3.3.3 I Scheinstrom Anzeige in Ampere. Umschaltung von Momentan- auf Mittelwertstromanzeige Die Anzeige des Stroms kann von Momentanwert auf Mittelwert umgeschaltet werden. Der Mittelwert setzt sich aus dem 15-Minuten-Mittel des Scheinstroms zusammen. Das 15-Minuten-Mittel besteht wiederum aus 15 einminütigen Mittelwerten und wird ständig aktualisiert.
- Seite 22 Handbuch MULTIMESS-Basic programmiert den geforderten Grenzwert, z.B.: 080.0 ‰ Amp Die Anzeige Amp wechselt mit der Anzeige N Gr in ‰ In ‰ erscheint AUS, REL1 oder REL2 stellt auf die gewünschte Funktion um AUS: Bei Unterschreiten des Grenzwerts erfolgt keine Meldung.
- Seite 23 Handbuch MULTIMESS-Basic 3.3.4 S Scheinleistung 3-phasige Anzeige des Scheinleistungsbetrags in kVA. Anzeige der Maximalwerte Gespeicherter Maximalwert, z.B.: 224 ‰ kVA Löscht Speicherwert Die Anzeige kVA wechselt mit der Anzeige Max. in ‰ Programmierung der oberen Grenzwerte Oberer Grenzwert für L1, die erste Stelle blinkt in ...
- Seite 24 Handbuch MULTIMESS-Basic Programmierung der negativen Grenzwerte Oberer Grenzwert für L1, die erste Stelle blinkt in programmiert den geforderten Grenzwert, z.B.: 100 ‰ kW Die Anzeige kW wechselt mit der Anzeige N Gr in ‰ In ‰ erscheint AUS, REL1 oder REL2 schaltet auf die gewünschte Funktion um...
- Seite 25 Handbuch MULTIMESS-Basic Gesamtleistung mit Anzeige des Minimal- und Maximalwerts Anzeige der Gesamtwirkleistung in Display L1, z. B.: 300 ‰ kW Gespeicherter Minimalwert in , z.B.: 60.3 ‰ kW Löscht Speicherwert Die Anzeige kW wechselt mit der Anzeige Min. in ‰...
- Seite 26 Handbuch MULTIMESS-Basic löscht die gespeicherte Höchstleistung und aktualisiert Datum und Uhrzeit auf den aktuellen Stand. (Synchronisation des Meßbeginns) weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü) oder Untermenü verlassen è zurück zum Hauptmenüpunkt 3.3.6 Q Blindleistung Anzeige in kvar 3-phasige- oder Gesamtleistung, z.B.: i74.7 ‰ kvar (induktiv) bzw. c14.3 ‰ kvar (kapazitiv).
- Seite 27 Handbuch MULTIMESS-Basic Phase L2 programmieren Phase L3 programmieren zurück zu Phase L1 Einstellung speichern Programmiermodus verlassen è zurück zum Hauptmenüpunkt Programmierung der 2. Grenzwerte 2. Grenzwert für Phase L1, die erste Stelle blinkt in Der 2. Grenzwert einer Phase muß immer kapazitiver als der dazugehörige 1. Grenzwert sein! programmiert den geforderten Grenzwert, z.B.: ...
- Seite 28 Handbuch MULTIMESS-Basic 3.3.8 kWH Wirkarbeit Der Anzeigezeitraum für die aufgelaufene Hochtarifwirkarbeit kann, wie unter 3.3.11 beschrieben, einge- stellt werden. HT-Anzeige in Display L1 in kWh / MWh während des angewählten Zeitraumes, z.B.: 500 ‰ kWh / Display L2 = Startdatum, z.B.: 01.03.
- Seite 29 Handbuch MULTIMESS-Basic Mit mehrmaligem drücken von sind die weiter zurückliegenden Monate abrufbar. Langzeitspei- cher bis 12 Monate. Gemessene NT-Wirkarbeit für einen bestimmten Zeitraum im gewählten Monat aus Langzeitspeicher (Mittelwert der drei Phasen) Die Arbeit wird täglich abgespeichert. Daher kann die Arbeit für einen bestimmten Zeitbereich auf den Tag genau angezeigt werden (Meßbeginn der Tagesmessung: 00:00 Uhr).
- Seite 30 Handbuch MULTIMESS-Basic Der Anzeigezeitraum für die aufgelaufene Niedertarifblindarbeit kann, wie unter 3.3.11 beschrieben, ein- gestellt werden. NT-Anzeige im Display L1 in kBh / MBh während des angewählten Zeitraumes, z.B.: i111 ‰ kBh (induktiv) oder c6.25 ‰ kBh (kapazitiv).
- Seite 31 Handbuch MULTIMESS-Basic In ‰ erscheint AUS, REL1 oder REL2 schaltet auf die gewünschte Funktion um AUS: Bei Überschreiten des Grenzwerts erfolgt keine Meldung. REL1: Bei Überschreiten des Grenzwerts schließt das Melderelais 1. REL2: Bei Überschreiten des Grenzwerts schließt das Melderelais 2.
- Seite 32 Handbuch MULTIMESS-Basic Untermenü verlassen è zurück zum Hauptmenüpunkt Meßperiode Anzeige der Meßperiodendauer in Display L2 nach tP., wahlweise 1 / 15 / 30 / 60 Minuten programmiert die Meßperiodendauer, z.B.: tP.15 für 15-minütige Meßperiode Zeitpunkt der Meßperiodensynchronisation in Minuten - bezogen auf die Uhrzeit des EVUs nach t in ...
- Seite 33 Handbuch MULTIMESS-Basic Displays Einstellung des Displayschoners. In Anzeige Q Q Q Q erscheint SLP, AUS bzw. EIN, in Y Y Y Y Disp. Zur Stromeinsparung und Schonung des Gerätes besteht die Möglichkeit, die Intensität der Anzei- geelemente in Q Q Q Q nach Ablauf von 10 Minuten zu reduzieren. Display Y Y Y Y wird dabei ganz abge- schaltet.
- Seite 34 Mod2 = 19.200 Baud Anschlußeinstellung für Modembetrieb mit 19.200 Baud wählt Protokollart in Display L1 Für den Anschluß an den KBR-ENERGIEBUS ist die serielle Schnittstelle auf RS 485 zu konfigurie- ren, bei Modembetrieb auf RS232! Protokoll für KBR-ENERGIEBUS abspeichern weiter zum nächsten Untermenü...
- Seite 35 Busteilnehmer über PC. Dabei ist darauf zu achten, daß jeder Busteilnehmer eine eigene und nur für ihn gültige Busadresse erhält. Um die MULTIMESS-BASIC-Geräte vom PC aus ansprechen zu können, ist eine entsprechende Software für Microsoft Windows nötig. Der Anschluß des PCs an den Energiebus ist über den MULTIMASTER, einem Schnittstellenumsetzer RS232/485 oder ein...
- Seite 36 Statusanzeige ändert und das Gerät auf Signale reagiert! Fehlerstatusanzeige – Modemanschluß fehlerhaft Die Textausgabe FEHL im Display L2 zeigt an, daß das MULTIMESS-BASIC keine Daten mit dem Mo- dem austauschen kann. Dies kann z.B. folgende Ursachen haben: 1. Kein Modem angeschlossen oder das Modem ist ausgeschaltet.
- Seite 37 Entfernen Sie zu Ihrer eigenen Sicherheit sämtliche Stecker an der Geräterückseite (Achtung! Stromwandlerstecker kurzschließen!) MULTIMESS-BASIC - Frontrahmen entfernen und Bedienteil herausklappen Die beiden unteren Schrauben auf der Gehäuserückseite entfernen Die untere Platine (Netzteilplatine) herausziehen und den Verbindungsstecker zur Mittelplatine abziehen Umstecken der Steckbrücken nach folgendem Schema:...
- Seite 38 Handbuch MULTIMESS-Basic Anschlußbeispiel MULTIMESS-BASIC - KBR-ENERGIEBUS Seite 32 von 38 Version 4.00...
- Seite 39 Handbuch MULTIMESS-Basic ECHNISCHE ATEN Stromversorgung: 230V (±10%), 50/60 Hz, 15 VA Meßspannung: 3 x 400/230 V (+20% -95%), 440/254 V; Option 3 x 100/57,8 V, 110/63,5 V Leistungsaufnahme 3 x <0,6 VA Meßstrom: 3 x 5 A, Option 3 x 1 A; (+20% -99%) Leistungsaufnahme 3 x <2 VA...
- Seite 40 Handbuch MULTIMESS-Basic Serielle Schnittstelle: Schnittstelle: RS 485, Entfernung bis 1200 Meter ohne Busverstärker, umkonfigurierbar auf RS Datenübertragung: 38400 Baud / 8 Datenbits / 1 Parity (even) / 1 Start- & 1 Stoppbit Bei Modembetrieb ohne Parity! Anschluß des MULTIMESS (RS 232) am PC (RS 232):...
- Seite 41 Handbuch MULTIMESS-Basic Ü CHUTZ VOR BERSPANNUNGEN Wir empfehlen den Einbau von Überspannungsschutzmaßnahmen zur Vermeidung von Schäden an un- seren hochwertigen elektronischen Geräten. Geschützt werden sollten Steuerspannungseingänge und Busleitungen bei Bedarf (größere Entfernungen zu den Unterstationen). Besteht bei der Busleitungsver- legung Blitzgefährdung, muß der Blitzschutz sowohl am Energiekontrollsystem als auch an der Untersta- tion durchgeführt werden.
- Seite 42 Der an der Rückseite des MULTIMESS-BASIC angebrachte Varistor ist defekt. Der Varistor stellt einen Überspannungsschutz gegen energiereiche Impulse dar und ist deshalb sofort zu ersetzen. Beim Anschluß eines KBR-Maximumwächters an den Impulsausgang ist sicherzustellen, daß die Polari- tät des Optokopplerausgangs beachtet wird. Seite 36 von 38...
- Seite 43 Handbuch MULTIMESS-Basic AßWORTSCHUTZ Während der Paßwortschutz aktiviert ist, ist das Programmieren oder Löschen von Werten im MULTI- MESS-Basic nicht möglich. Dies umfaßt unter anderem die Funktionen: Reset, Grenzwerteinstellungen löschen, Extremwerte löschen, Grundprogrammierung, Grenzwerte, Arbeit und Extremwerte. Falls Sie dennoch versuchen Werte zu verändern, erscheint im Matrixdisplay Code.
- Seite 44 Handbuch MULTIMESS-Basic 7.3 Paßwortschutz deaktivieren im Menü U PH-N Verzweigt ins Untermenü Paßwort aktivieren bzw. deaktivieren . Anzeige in L1, Code; Anzeige in InL2 ; - - - -; Anzeige in ‰ Matrixdisplay z.B.: Gesp Eingabe des Paßwortes Eingabe bestätigen Paßwortschutz deaktivieren...
- Seite 45 ¨ Vorschläge KBR GmbH ¨ Korrekturen Abteilung Entwicklung Am Kiefernschlag 7 Betrifft Gerät: 91126 Schwabach Absender: Sollten Sie beim Lesen dieser Bedienungsanleitung oder Druck- Name schrift auf Druckfehler gestossen sein, bitten wir Sie, uns diese Firma/Dienststelle mitzuteilen. Ebenso freuen wir uns über Anregungen, Hinweise oder...
