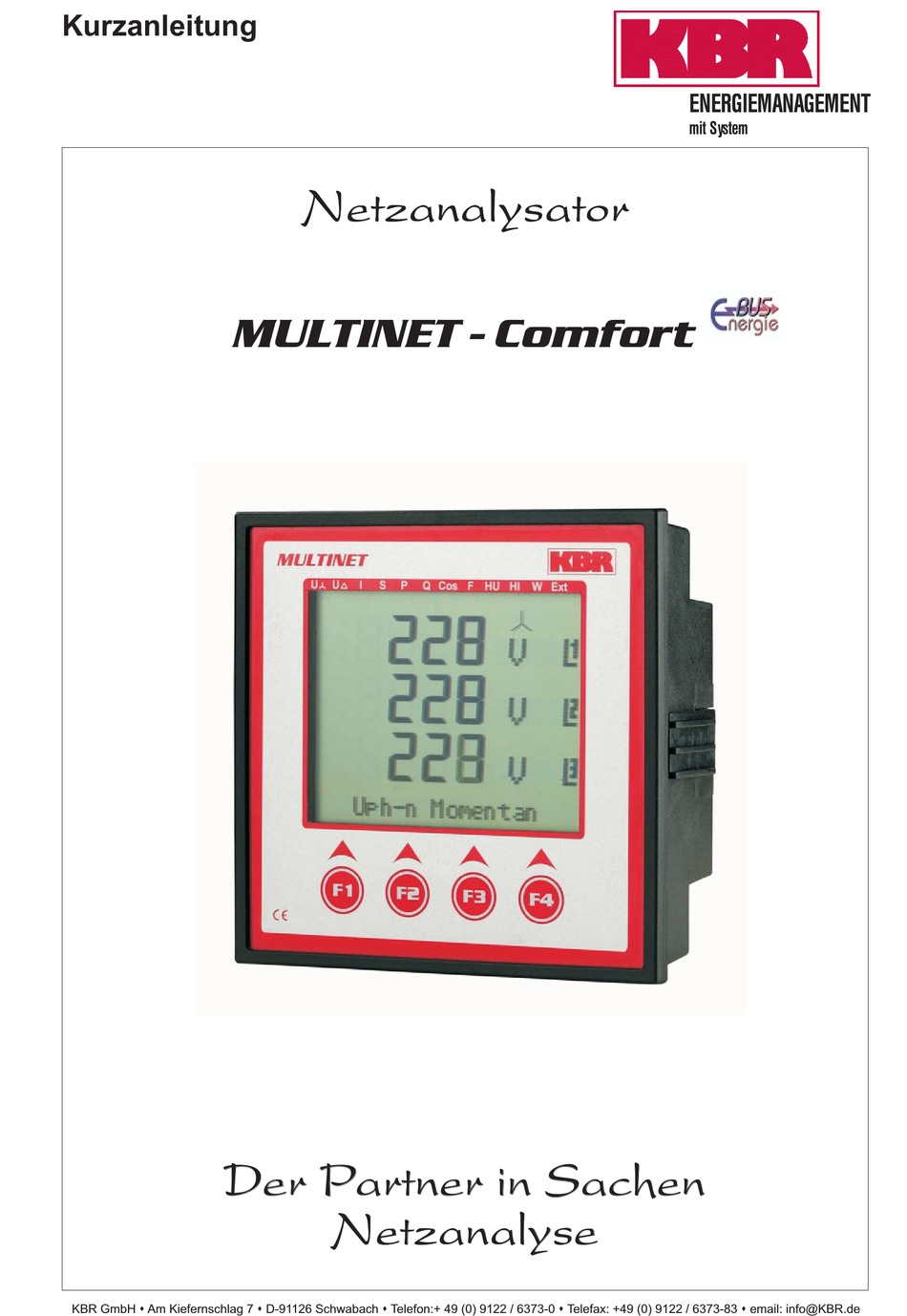

- Seite 1 Kurzanleitung ENERGIEMANAGEMENT mit System Netzanalysator MULTINET - Comfort KBR GmbH Am Kiefernschlag 7 D-91126 Schwabach Telefon:+ 49 (0) 9122 / 6373-0 Telefax: +49 (0) 9122 / 6373-83 email: info@KBR.de...
- Seite 3 Voraus für Ihre Anregungen bedanken. Im Anhang der Anleitung befindet sich ein Formblatt, mit dem Sie uns Korrekturvorschläge unterbreiten können. Mit freundlichen Grüßen Ihre KBR GmbH Schwabach Seite I von IV...
- Seite 4 Übereinstimmung keine Gewähr übernommen werden kann. Die Überprüfung der Angaben in dieser Druckschrift erfolgt regelmäßig, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar. © KBR-GmbH Technische Änderungen bleiben Vorbehalten Seite II von IV...
- Seite 5 Sicherheitshinweise Sicherheitstechnische Hinweíse Um Bedienungsfehlern vorzubeugen wurde die Handhabung des vorliegenden Gerätes bewußt so einfach wie nur möglich gehalten. Auf diese Weise können Sie das Gerät relativ rasch in Betrieb nehmen. Aus eigenem Interesse sollten Sie die folgenden Sicherheitshinweise sorgfältig durchlesen. Warnung Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beachten! Der Netzanschluss, Inbetriebsetzung und Betrieb eines Gerätes darf nur...
- Seite 6 Produkthaftung / Entsorgung Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung, verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte.
- Seite 7 ORMEN UND ONSTIGES ................. 12 ERKSEINSTELLUNGEN NACH EINEM ESET Hinweis Weitergehende Informationen über KBR-Produkte finden Sie auf unserer Hompage www.KBR.de. Im Downloadbereich unter BDA steht für Sie auch eine ausführliche Bedie- nungsanleitung zum herunterladen bereit. Version 1.03 Seite 1 von 12...
- Seite 8 Kurzanleitung MULTINET- Comfort MULTINET- C NSCHLUSS DES OMFORT Installation und Montage • Bei der Montage sind die geltenden VDE-Vorschriften zu beachten • Vor Anschluss des Gerätes an die Stromversorgung ist zu überprüfen, ob die örtlichen Netzverhältnisse den Angaben auf dem Typenschild entsprechen. Ein Falschanschluss kann zur Zerstörung des Gerätes führen.
- Seite 9 Messspannung für die Klemme 10 (L1) abgegriffen wird. Dasselbe gilt für die restlichen Wandler- und Messspannungsan- schlüsse. Die Phasenfolge lässt sich mit Hilfe des MULTINET-Comfort folgen- dermaßen überprüfen: wechseln Sie hierzu ins Hauptmenü “I“ Stromwandler an die entsprechenden Leiter klemmen bei korrektem Anschluss und richtiger Energieflussrichtung zeigt das Gerät nur positive Ströme an.
- Seite 10 Kurzanleitung MULTINET- Comfort Anschlussplan * Benötigte Steuerspannung siehe Typenschild Klemmenbelegung Klemme 1 (L) und 2 (N): Stromversorgungsanschluss Zur Stromversorgung des Gerätes wird eine Steuerspannung be- nötigt. Das Gerät ist mit einem Mehrbereichsnetzteil ausgestattet und kann mit Spannungen von 85 – 265V AC/DC bzw. 20 – 70V AC/DC (Gerätespannung siehe Typenschild) versorgt werden.
- Seite 11 Kurzanleitung MULTINET- Comfort Klemme 20 (k1) und 21 (l1): Messeingänge für Strom 22 (k2) und 23 (l2) Die Messeingänge für Strom müssen über Stromwandler x/1A AC 24 (k3) und 25 (l3) oder x/5A AC angeschlossen werden. Beim Anschluss der Wandler ist auf die Stromflussrichtung, sowie auf die richtige Zuordnung zwischen den Messspannungseingän- gen und den Stromwandlern zu achten! Klemme...
- Seite 12 Kurzanleitung MULTINET- Comfort EDIEN NZEIGETEIL 2.1 Beschreibung der Tasten und Anzeigen Navigationsleiste des Displays Die Navigationsleiste zeigt das ausgewählte Hauptmenü und erleichtert somit die Bedie- nung des Gerätes erheblich. Der Anwender erkennt sofort in welchem Menü er sich gerade befindet. Einheitenanzeige Die DOT-Matrix-Anzeige wird normalerweise für die Messwertanzeige verwendet.
- Seite 13 Kurzanleitung MULTINET- Comfort 2.2 Navigation und Mess- und Geräteanzeigen Version 1.03 Seite 7 von 12...
- Seite 14 Kurzanleitung MULTINET- Comfort RINZIPIELLE ERÄTEPROGRAMMIERUNG Die Menüführung des MULTINET-Comfort ist selbsterklärend. Der Benutzer wird durch Bedienhinweise am Display in der jeweiligen Situation vom Gerät geführt und un- terstützt. Als Beispiel für die grundsätzliche Vorgehensweise der Programmierung werden die Funktionen im Menü U Phase –...
- Seite 15 Kurzanleitung MULTINET- Comfort ¥ Wenn die Einstellung verändert wurde erscheint beim Drücken der Taste (Scrollfunktion) nach der dritten Zeile folgende Anzeige im Hot-Key-Bereich des Displays: Nein ¥ Display Hot-Key Bereich Verlassen des Einstellmenüs und Speichern Scrollen durch die Zeilen im Wertebereich Verlassen des Einstellmenüs ohne Speichern 3.2 Wandlerverhältnis einstellen Para)
- Seite 16 Kurzanleitung MULTINET- Comfort ECHNISCHE ATEN Messgenauigkeit Strom ± 0,5 % / ± 1Digit Spannung ± 0,5 % / ± 1Digit Scheinleistung ± 1 % / ± 1Digit Wirkleistung ± 1 % / ± 1Digit Blindleistung ± 1 % / ± 1Digit Leistungsfaktor ±...
- Seite 17 Kurzanleitung MULTINET- Comfort Melderelais für Anzahl Grenzwertverletzungen Kontakt potentialfrei Ansprechzeit programmierbar Schaltleistung 250V (AC) / 2A Impulsausgang Ausgabetyp wirk.- oder blindarbeitsproportional am Gerät programmierbar Optokopplerausgang 15 mA bei max. 35V; S -Schnittstelle Genauigkeitsklasse Impulsdauer programmierbar, mind. 30 ms Spannungsversorgung extern Analogausgang Anzahl Belastbarkeit...
- Seite 18 Kurzanleitung MULTINET- Comfort 4.7 Normen und Sonstiges Umgebungs- Normen und nachfolgende Berichti- DIN EN 60721-3-3/A2: 1997-07; 3K5+3Z11; (IEC721-3-3; 3K5+3Z11) Bedingungen gungen Betriebstemperatur -5°C … +55°C Luftfeuchtigkeit 5% … 95% Lagertemperatur -25°C … +70°C Elektrische Sicherheit Normen und nachfolgende Berichti- DIN EN 61010-1/A2: 1996-05; (IEC1010-1/A2) gungen Schutzklasse I, nach DIN EN 61010-/A2: 1996-05...
