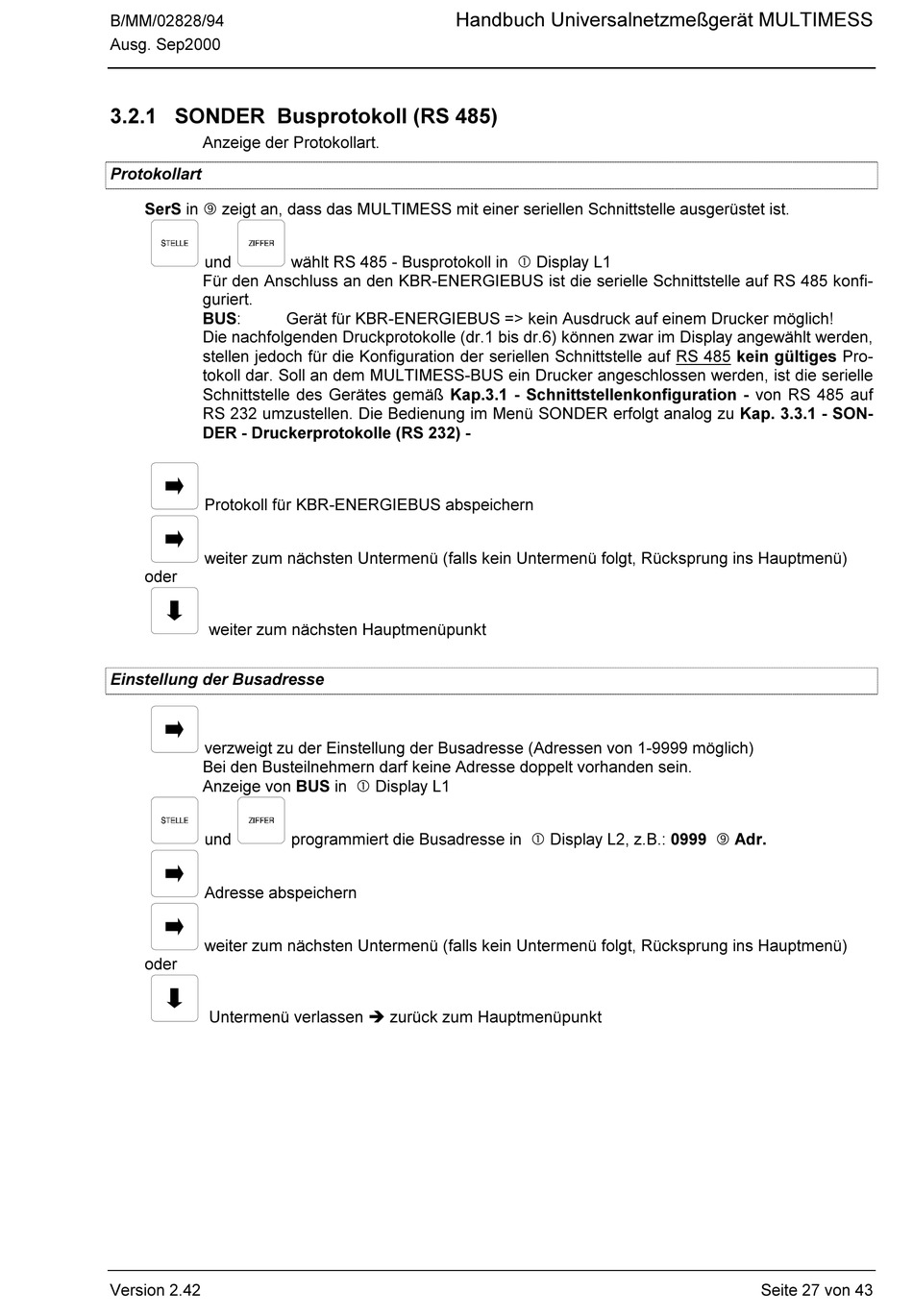

3.2.1 SONDER Busprotokoll (RS 485)
Anzeige der Protokollart.
Protokollart
SerS in ‰ zeigt an, dass das MULTIMESS mit einer seriellen Schnittstelle ausgerüstet ist.
und
Für den Anschluss an den KBR-ENERGIEBUS ist die serielle Schnittstelle auf RS 485 konfi-
guriert.
BUS:
Die nachfolgenden Druckprotokolle (dr.1 bis dr.6) können zwar im Display angewählt werden,
stellen jedoch für die Konfiguration der seriellen Schnittstelle auf RS 485 kein gültiges Pro-
tokoll dar. Soll an dem MULTIMESS-BUS ein Drucker angeschlossen werden, ist die serielle
Schnittstelle des Gerätes gemäß Kap.3.1 - Schnittstellenkonfiguration - von RS 485 auf
RS 232 umzustellen. Die Bedienung im Menü SONDER erfolgt analog zu Kap. 3.3.1 - SON-
DER - Druckerprotokolle (RS 232) -
Protokoll für KBR-ENERGIEBUS abspeichern
weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü)
oder
weiter zum nächsten Hauptmenüpunkt
Einstellung der Busadresse
verzweigt zu der Einstellung der Busadresse (Adressen von 1-9999 möglich)
Bei den Busteilnehmern darf keine Adresse doppelt vorhanden sein.
Anzeige von BUS in  Display L1
und
Adresse abspeichern
weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü)
oder
Untermenü verlassen è zurück zum Hauptmenüpunkt
Version 2.42
Handbuch Universalnetzmeßgerät MULTIMESS
wählt RS 485 - Busprotokoll in  Display L1
Gerät für KBR-ENERGIEBUS => kein Ausdruck auf einem Drucker möglich!
programmiert die Busadresse in  Display L2, z.B.: 0999 ‰ Adr.
