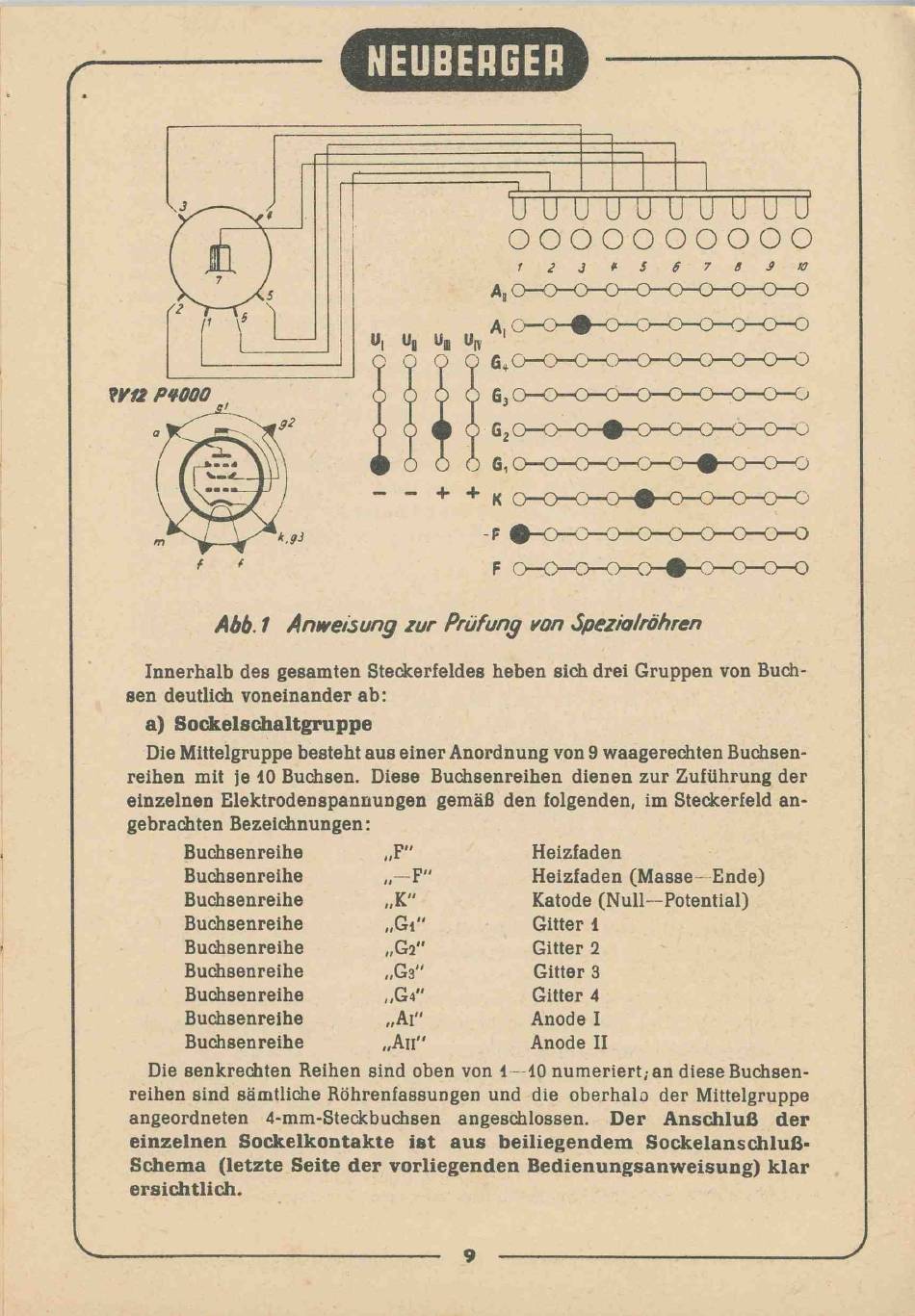

Abb. 1 Anweisung zur Prüfung von Spezia/röhren
Innerhalb des gesamten Steckerfeldes heben sich drei Gruppen von Buch­
sen deutlich voneinander ab:
a) Sockelschaltgruppe
Die Mittelgruppe besteht aus einer Anordnung von 9 waagerechten Buchsen­
reihen mit ]e 10 Buchsen. Diese Buchsenreihen dienen zur Zuführung der
einzelnen Elektrodenspannungen gemäß den folgenden, im Steckerfeld an-
gebrachten Bezeichnungen:
Buchsenreihe
Buchsenreihe
Buchsenreihe
Buchsenreihe
Buchsenreihe
Buchsenreihe
Buchsenreihe
Buchsenreihe
Buchsenreihe
Die senkrechten Reihen sind oben von 1—10 numeriert; an diese Buchsen­
reihen sind sämtliche Röhrenfassungen und die oberhalo der Mittelgruppe
angeordneten 4-mm-Steckbuchsen angeschlossen.
einzelnen So ckelkon takte is t a u s beiliegendem Sockelanschluß -
Schem a (letzte Seite der vorliegenden Bedienungsanw eisung) k la r
ersich tlich .
N EUBER G ER
„F" Heizfaden
_ F "
Heizfaden (Masse Ende)
n *
„K" Katode (Null—Potential)
„G i" Gitter 1
Gitter 2
„Gs"
Gitter 3
„Ga"
„G4" Gitter 4
„A "
Anode I
i
„An" Anode II
9
Der A n sch luß der
