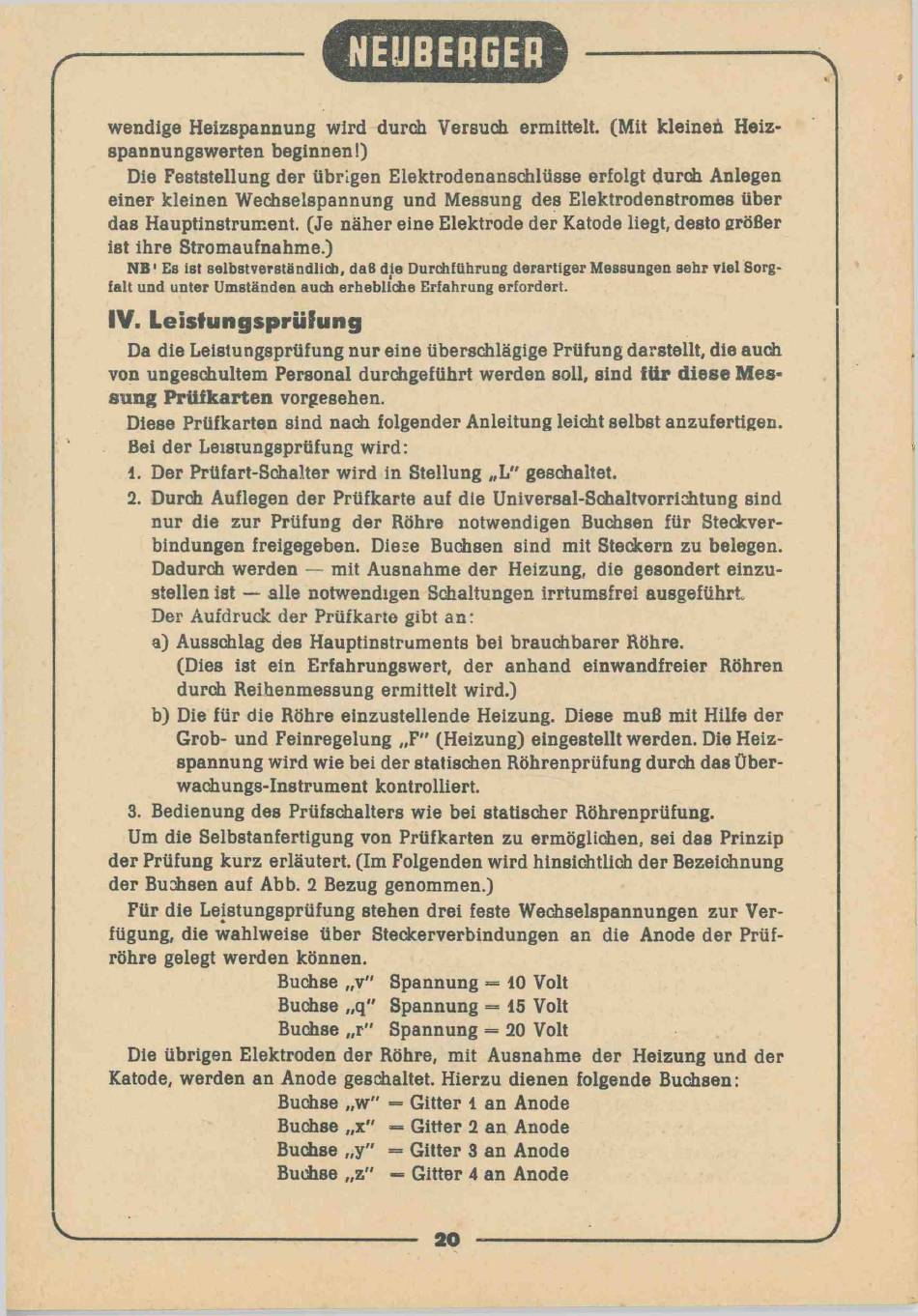

wendige Heizspannung wird durch Versuch ermittelt. (Mit kleinen Heiz­
spannungswerten beginnen 1 )
Die Feststellung der übrigen Elektrodenanschlüsse erfolgt durch Anlegen
einer kleinen Wechselspannung und Messung des Elektrodenstromes über
das Hauptinstrument. (Je näher eine Elektrode der Katode liegt, desto größer
ist ihre Stromaufnahme.)
N B ' Es ist selbstverständlich, daB die Durchführung derartiger Messungen sehr viel Sorg­
falt und unter Umständen auch erhebliche Erfahrung erfordert.
IV. Leistungsprüfung
Da die Leistungsprüfung nur eine überschlägige Prüfung darstellt, die auch
von ungeschultem Personal durchgeführt werden soll, sind für diese Mes­
sung Prülkarten vorgesehen.
Diese Prüfkarten sind nach folgender Anleitung leicht selbst anzufertigen.
Bei der Leisiungsprüfung wird:
1. Der Prüfart-Schalter wird in Stellung „L" geschaltet.
2. Durch Auflegen der Prüfkarte auf die Universal-Schaltvorriahtung sind
nur die zur Prüfung der Röhre notwendigen Buchsen für Steckver­
bindungen freigegeben. Diese Buchsen sind mit Steckern zu belegen.
Dadurch werden — mit Ausnahme der Heizung, die gesondert einzu­
stellen ist — alle notwendigen Schaltungen irrtumsfrei ausgeführt
Der Aufdruck der Prüfkarte gibt an:
a) Ausschlag des Hauptinstruments bei brauchbarer Röhre.
(Dies ist ein Erfahrungswert, der anhand einwandfreier Röhren
durch Reihenmessung ermittelt wird.)
b) Die für die Röhre einzustellende Heizung. Diese muß mit Hilfe der
Grob- und Feinregelung „F" (Heizung) eingestellt werden. Die Heiz­
spannung wird wie bei der statischen Röhrenprüfung durch das Über­
wachungs-Instrument kontrolliert.
3. Bedienung des Prüfschalters wie bei statischer Röhrenprüfung.
Um die Selbstanfertigung von Prüfkarten zu ermöglichen, sei das Prinzip
der Prüfung kurz erläutert. (Im Folgenden wird hinsichtlich der Bezeichnung
der Buchsen auf Abb. 2 Bezug genommen.)
Für die Leistungsprüfung stehen drei feste Wechselspannungen zur Ver­
fügung, die wahlweise über Steckerverbindungen an die Anode der Prüf­
röhre gelegt werden können.
Die übrigen Elektroden der Röhre, mit Ausnahme der Heizung und der
Katode, werden an Anode geschaltet. Hierzu dienen folgende Buchsen:
V.
NEUBERGER~
Buchse „v" Spannung = 10 Volt
Buchse „q" Spannung = 15 Volt
Buchse „r" Spannung = 20 Volt
Buchse „w" = Gitter 1 an Anode
Buchse „x" — Gitter 2 an Anode
Buchse „y" — Gitter 3 an Anode
Buchse „z" — Gitter 4 an Anode
