Neuberger RPM 370 Anleitung Seite 11

Bei der Prüfung von HF-Dioden ist ein Steckerstift in die mit „D" be-
zeichnete Buchse zu stecken. Ein weiterer Steckerstift ist für die ge­
wünschte Belastung zu stecken,- in den meisten Fällen wird bei der Prü­
fung von HF-Dioden eine Belastung von 10 KOhm eingeschaltet.
Bei der Prüfung von Gleichrichterröhren ist ein Steckerstift in die mit „G "
bezeichnete Buchse zu stecken. Dadurch wird dem Prüfling die Anoden­
spannung als stufenweise regelbare Wechselspannung zugeführt. Auch
hier ist ein weiterer Steckerstift für die gewünschte Belastung notwendig.
In die beiden mit „JC" bezeichneten Buchsen sind bei jeder Röhrenprü­
fung Steckerstifte einzuführen. Über diese beiden Buchsen wird die
Mefispannung für die Elektroden-Schlußprüfung, sowie der entsprechende
Ohm-MeBbereich für das Hauptinstrument eingeschaltet.
Auf die Verwendung der übrigen Buchsen wird weiter unten hingewiesen.
Diese Buchsen werden für die statische Röhren-Prüfung nicht benötigt und
sind zum Zwecke größerer Übersichtlichkeit auf der Frontplatte nicht einzeln
bezeichnet.

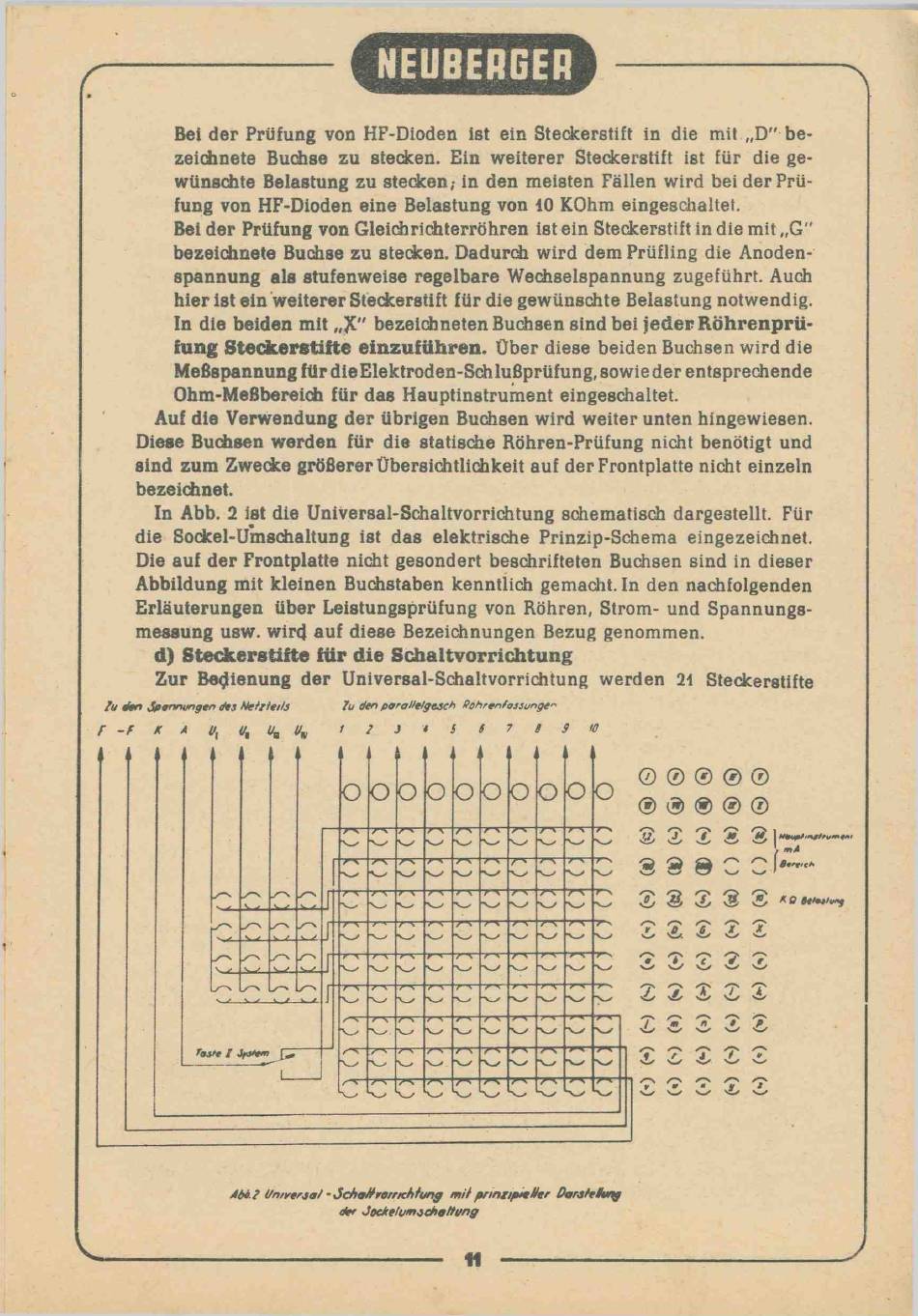

In Abb. 2 ist die UniVersal-Schaltvorrichtung schematisch dargestellt. Für
die Sockel-Umschaltung ist das elektrische Prinzip-Schema eingezeichnet.
Die auf der Frontplatte nicht gesondert beschrifteten Buchsen sind in dieser
Abbildung mit kleinen Buchstaben kenntlich gemacht. In den nachfolgenden
Erläuterungen über Leistungsprüfung von Röhren, Strom- und Spannungs­
messung usw. wird auf diese Bezeichnungen Bezug genommen.
d) Steckerstifte für die Schaltvorrichtung
Zur Bedienung der Universal-Schaltvorrichtung werden 21 Steckerstifte
Zu den Spannungen des Netzteils
F - F K A Ux (Jt
Abc.? Universal - Schott Vorrichtung m it prinzipieller Darstellung
N EUBERG ER
Zu den porallelgesch Röhrenfassungen
4 ,
ffw f Z J 1 S
der Sockelumscholtung
6 7 8 9 10
0
®
3
® ® ® ®
® ® ® ®
^ J ^ ^ J
HavphnjlH/mttti
l m A
Q ^ ^ Q J B e re ich
X s£ / X 'S K 0
X X X X
0 0 2 ®
0 0 0 0
0 3 0 0
J
