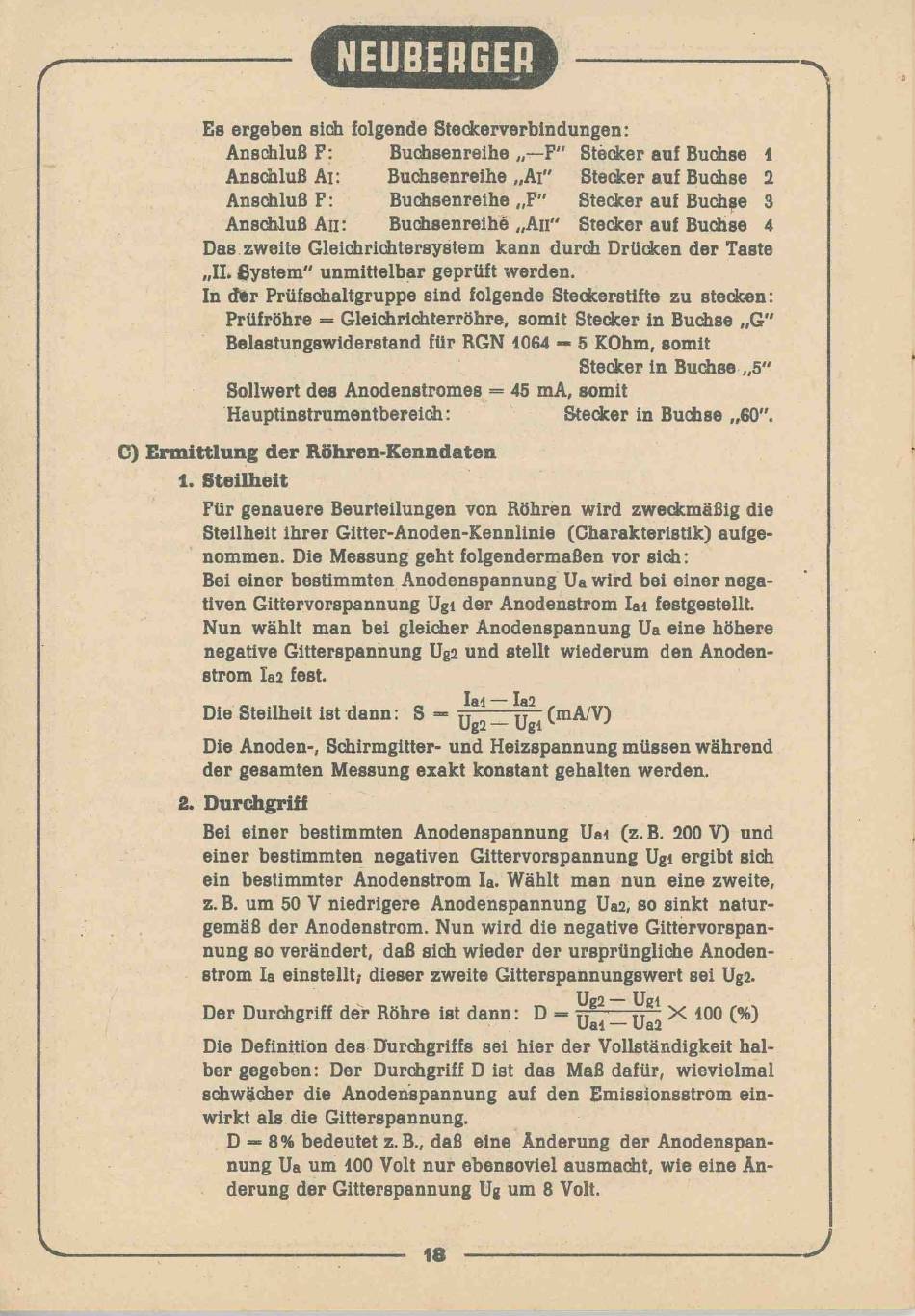

Neuberger RPM 370 Anleitung Seite 18

Es ergeben sich folgende Steckerverbindungen:
Anschluß F:
Anschluß Ai:
Anschluß F:
Anschluß A
Das zweite Gleichrichtersystem kann durch Drücken der Taste
„II. System" unmittelbar geprüft werden.
In der Prüfschaltgruppe sind folgende Steckerstifte zu stecken:
Prüfröhre — Gleichrichterröhre, somit Stecker in Buchse „G "
Belastungswiderstand für RGN 1064 — 5 KOhm, somit
Sollwert des Anodenstromes = 45 mA, somit
Hauptinstrumentbereich:
C) Erm ittlung der Röhren-Kenndaten
1. Steilheit
Für genauere Beurteilungen von Röhren wird zweckmäßig die
Steilheit ihrer Gitter-Anoden-Kennlinie (Charakteristik) aufge­
nommen. Die Messung geht folgendermaßen vor sich:
Bei einer bestimmten Anodenspannung Ua wird bei einer nega­
tiven Gittervorspannung Ugi der Anodenstrom Iai festgestellt.
Nun wählt man bei gleicher Anodenspannung Ua eine höhere
negative Gitterspannung Ug2 und stellt wiederum den Anoden­
strom Ia2 fest.
Die Steilheit ist dann: S =
Die Anoden-, Schirmgitter- und Heizspannung müssen während
der gesamten Messung exakt konstant gehalten werden.
2. Durchgriff
Bei einer bestimmten Anodenspannung Ua* (z. B. 200 V) und
einer bestimmten negativen Gittervorspannung Ugi ergibt sich
ein bestimmter Anodenstrom Ia. Wählt man nun eine zweite,
z. B. um 50 V niedrigere Anodenspannung Ua2, so sinkt natur­
gemäß der Anodenstrom. Nun wird die negative Gittervorspan­
nung so verändert, daß sich wieder der ursprüngliche Anoden-
strom Ia einstellt; dieser zweite Gitterspannungswert sei Ug2.
Der Durchgriff der Röhre ist dann: D — (jal _ ^
Die Definition des Durchgriffs sei hier der Vollständigkeit hal­
ber gegeben: Der Durchgriff D ist das Maß dafür, wievielmal
schwächer die Anodenspannung auf den Emissionsstrom ein­
wirkt als die Gitterspannung.
D — 8% bedeutet z. B., daß eine Änderung der Anodenspan­
nung Ua um 100 Volt nur ebensoviel ausmacht, wie eine Än­
derung der Gitterspannung Ug um 8 Volt.
N EUBER G ER
Buchsenreihe
Buchsenreihe „A
Buchsenreihe „F"
: Buchsenreihe „An"
i i
Jni — — J
_ y gl (mA/V)
18
F" Stecker auf Buchse 1
" Stecker auf Buchse 2
i
Stecker auf Buchse 3
Stecker auf Buchse 4
Stecker in Buchse „5"
Stecker in Buchse „60".
O
q
Ue — Uel
2
X 100 (%)
