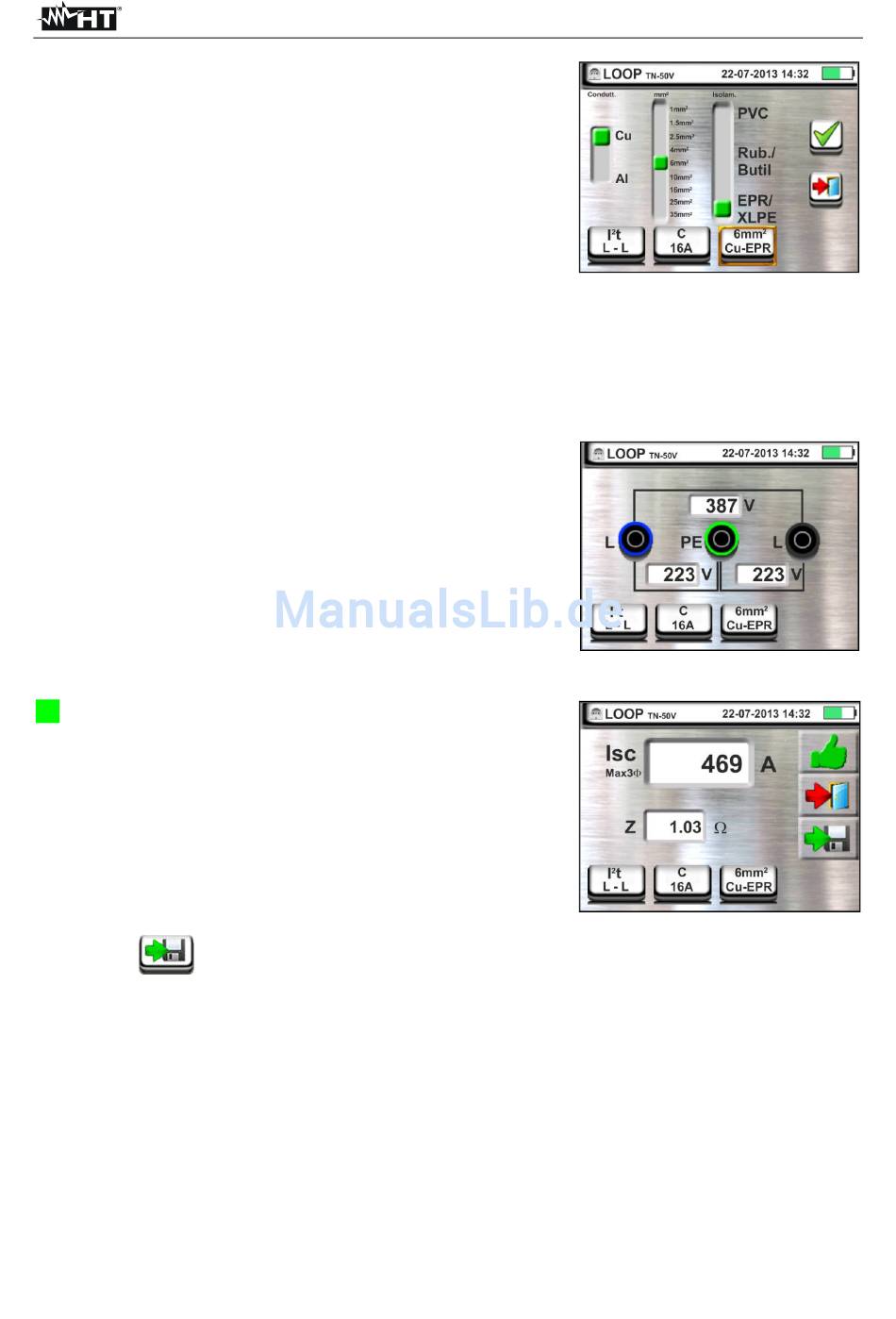

5. Bewegen Sie den Kursor der linken Leiste und wählen
Sie den Leitertyp aus. Es stehen die Optionen Cu
(Kupfer) und Al (Aluminium) zur Verfügung.
Bewegen Sie den Kursor der mittleren Leiste und
stellen Sie den Querschnitt des Leiters im Intervall
2
2
1mm
÷ 35mm
Bewegen Sie den Kursor der rechten Leiste und
wählen Sie den Typ der Kabelisolierung unter: PVC,
Rub/Butil (Gummi / Butylgummi) und EPR/XLPE
(Ethyl-Propyl-Gummi / Cross-linked Polyethylen) aus.
Bestätigen Sie die Einstellung und kehren Sie zum
Anfangsbildschirm der Messung zurück.
6. Trennen Sie, wenn möglich, alle dem Messpunkt
nachgelagerten Verbraucher ab, denn deren Impedanz
kann die Testergebnisse verfälschen. Verbinden Sie
den Schukostecker, die Krokodilklemmen oder den
Tastkopf mit der elektrischen Anlage entsprechend
Abb. 15, Abb. 16, Abb. 17 und Abb. 19.
Achten Sie auf das Vorhandensein von korrekten
Spannungswerten
entsprechend der Auswahl der Anfangsphase (siehe §
5.1.3),
wie
im
angezeigt.
7. Drücken Sie die GO/STOP Taste am Messgerät oder
die START Taste am Tastkopf. Trennen Sie während
dieser gesamten Phase das Gerät nicht von dem zu
testenden System.
Bei positivem Ergebnis (der maximale voraussichtliche
dreiphasige Kurzschlussstrom im Fall Zpp, also Phase-
Phase, kann vom Leiter mit den ausgewählten
Einstellungen getragen werden) zeigt das Gerät die
hier nebenstehende Bildschirmseite an.
Drücken Sie die SAVE Taste oder berühren Sie das
Symbol
zum Speichern des Messwertes (siehe §
7.1).
ein
zwischen
hier
nebenstehenden
L-L
und
L-PE
Bildschirm
DE - 39
MACROTESTG3 - COMBIG3
