In TT-Systemen ist der Impedanzwert immer höher als der Erdungswiderstand und wird
Gesamterdungswiderstand genannt. Daher kann der gemessene Wert in Einklang mit
der Vorschrift als Wert für den Gesamt-Erdungswiderstand des Systems angesehen
werden. Zur Ausführung der Messung ohne Auslösen des RCD-Schutzschalters siehe §
6.4.8.

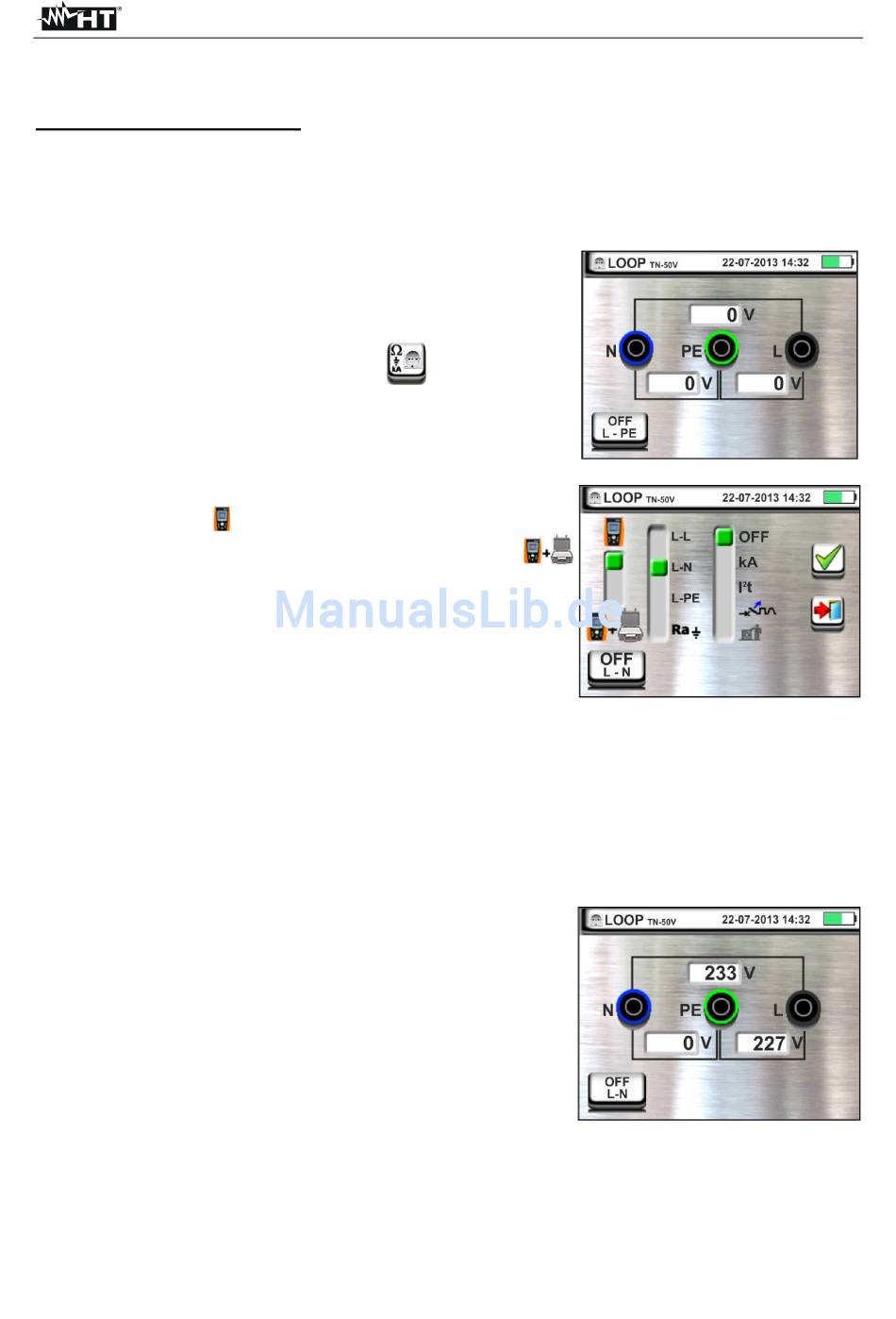

6.4.2. Schleifen-Impedanz P-N Modus
1. Wählen Sie die Optionen "TN", "TT" oder "IT", "25 oder
50V", "50Hz oder 60Hz" und die Bezugsspannung in
den allgemeinen Einstellungen des Gerätes aus (siehe
§ 5.1.3).
Berühren
Sie
nebenstehende Bildschirm erscheint im Display.
Berühren Sie das Symbol unten. Der folgende
Bildschirm erscheint im Display:
2. Bewegen Sie den Kursor der linken Leiste und wählen
Sie das Symbol
dem Gerät alleine, oder wählen Sie das Symbol
aus, zur Ausführung der Messung mit dem Gerät +
optionalem Zubehörteil IMP57 (siehe § 6.4.9).
Bewegen Sie den Kursor der mittleren Leiste und
wählen Sie die Option "L-N" aus.
Bewegen Sie den Kursor der rechten Leiste und
wählen Sie die Option "STD" aus. Bestätigen Sie die
Auswahl und kehren Sie zum vorherigen Bildschirm
zurück.
3. Trennen Sie, wenn möglich, alle dem Messpunkt nachgelagerten Verbraucher ab, denn
deren Impedanz kann die Testergebnisse verfälschen.
4. Verbinden Sie den Schukostecker, die Krokodilklemmen oder den Tastkopf mit der
elektrischen Anlage entsprechend Abb. 15, Abb. 16, Abb. 17 und Abb. 19.
5. Achten Sie auf das Vorhandensein von korrekten
Spannungswerten
entsprechend der Auswahl der Anfangsphase (siehe §
5.1.3),
wie
im
angezeigt.
Drücken Sie die GO/STOP Taste am Messgerät oder
die START Taste am Tastkopf. Trennen Sie während
dieser gesamten Phase das Gerät nicht von dem zu
testenden System. Der folgende Bildschirm erscheint
im Display des Gerätes:
das
Symbol
aus zur Ausführung der Messung mit
zwischen
L-N
hier
nebenstehenden
.
Der
hier
und
L-PE
Bildschirm
DE - 33
MACROTESTG3 - COMBIG3
