Ringtopologie

7.1.5.1

Redundanter optischer Ring

Diese Netztopologie stellt eine Sonderform der Linientopologie dar. Durch "Schließen" der
optischen Linie wird eine hohe Betriebssicherheit des Netzes erzielt. Ein redundanter
optischer Ring ist nur mit Modulen mit zwei optischen Kanälen gleichen Typs realisierbar.

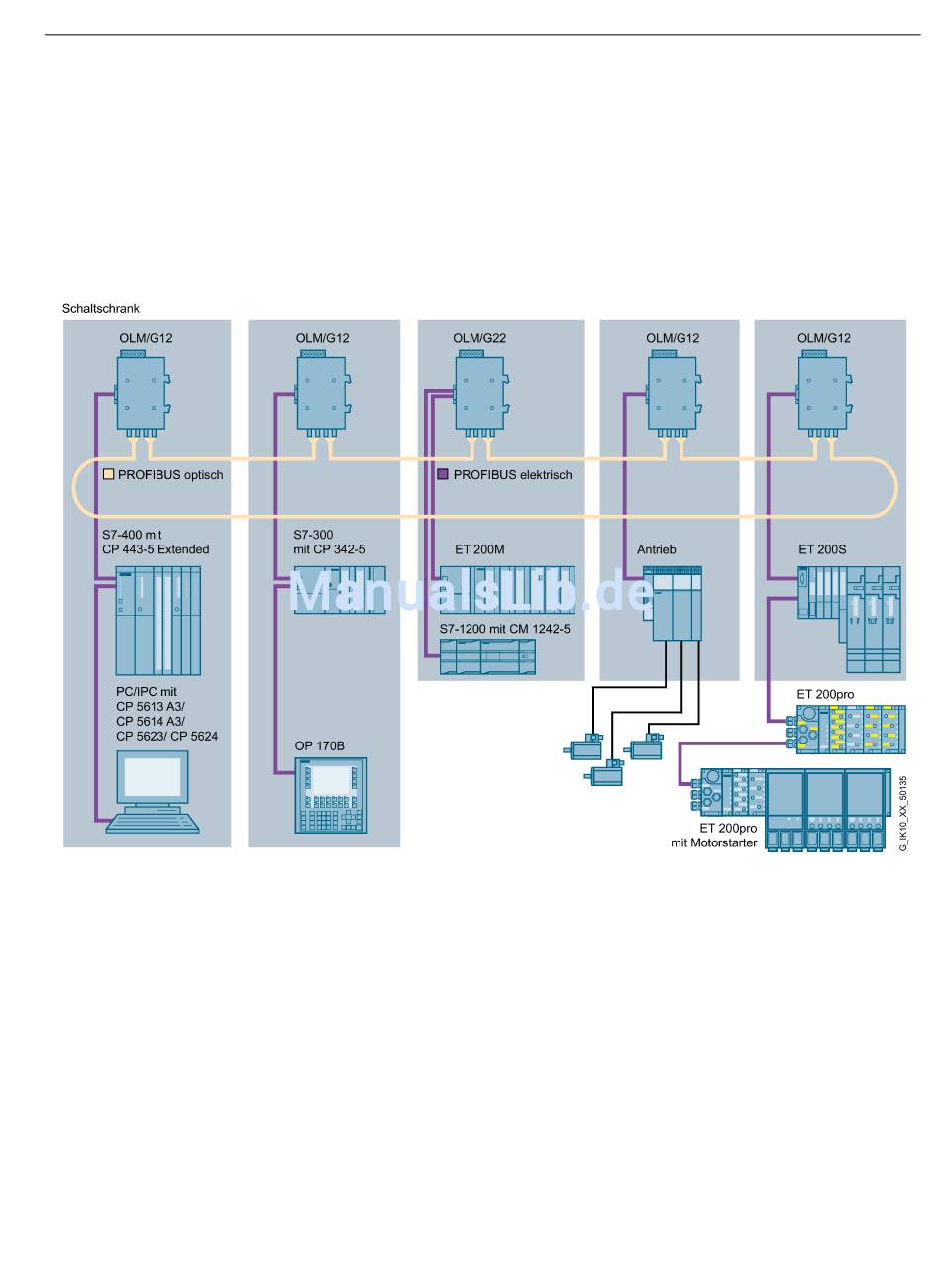

Bild 7-3 Netzstruktur in redundanter optischer Ringtopologie
Überwachungsmechanismen
● Echo senden: ja
● Echo überwachen: ja
● Echo unterdrücken: ja
● Segmentierung: ja
Die Unterbrechung einer oder beider LWL-Fasern zwischen zwei Modulen wird von den
OLM erkannt und der Ring wird zu einer optischen Linie.
