Anschließen
6.4 Optische Kanäle

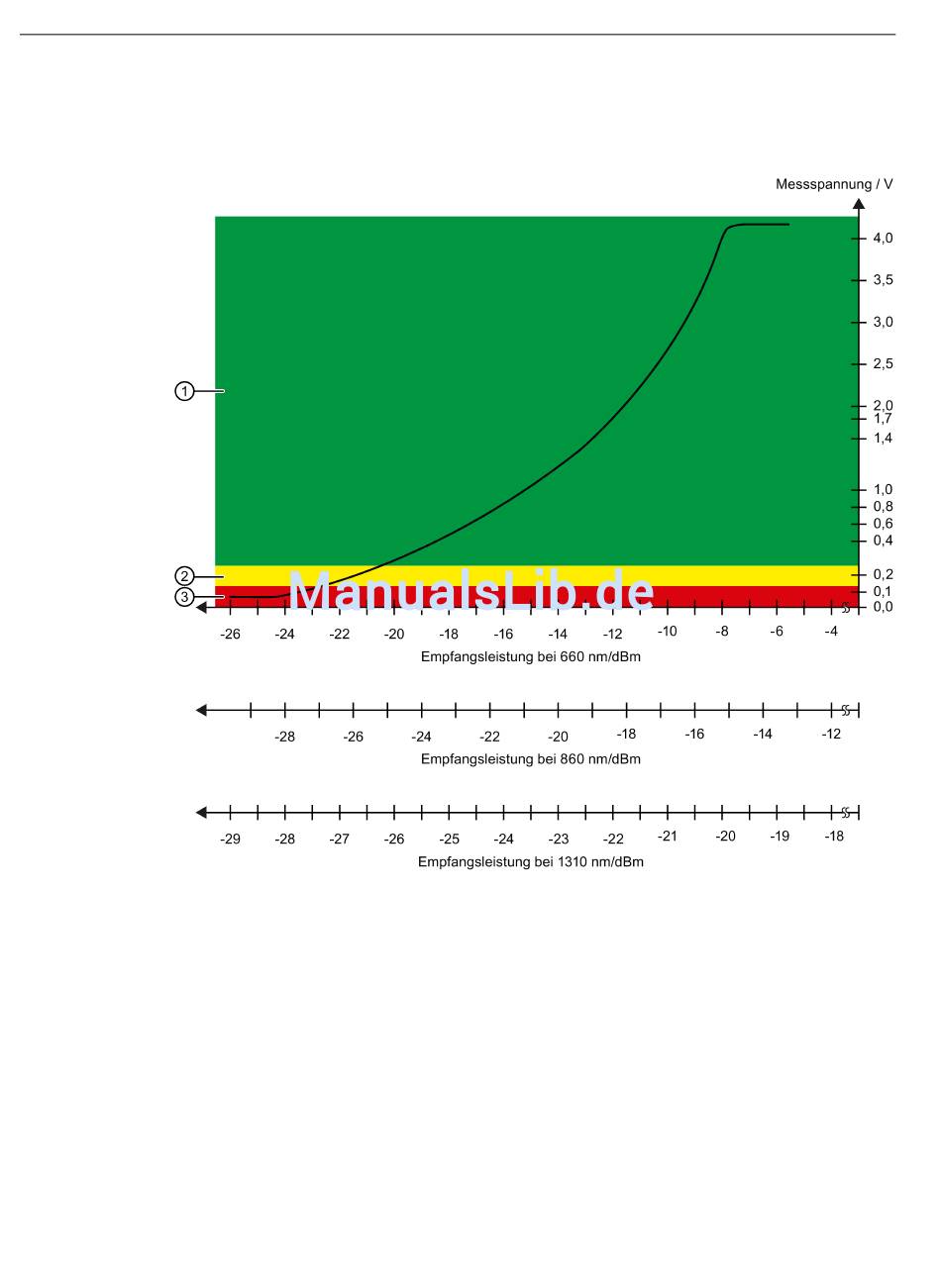

Aus dem folgenden Diagramm können Sie die Qualität des Busverkehrs anhand der
Empfangspegel abschätzen:
①
②
③
Bild 6-1
Für einen gültigen Messwert muss der Partner-OLM am anderen Ende des LWL reguläre
PROFIBUS-Telegramme senden. Dies ist am LED-Bild des Partner-OLM zu erkennen, siehe
Kapitel "LED-Anzeige (Seite 13)".
48
Normalbetrieb, Pegel ausreichend
Optische Systemreserve reduziert
Funktion nicht gewährleistet
Zuordnung gemessene Ausgangsspannung zu Signalqualität
Betriebsanleitung, 02/2015, C79000-G8900-C270-05
Optical Link Module
