Bedienen (Hardware)
4.3 Optische Sendeleistung reduzieren
Verwendete Fasern
PCF-Faser
Wenn Sie PCF-Fasern verwenden, stellen Sie die Sendeleistung "Default" (S5 bzw. S6 in
Stellung 1) ein.
Wenn Sie PCF-Fasern S 200/230 verwenden, sind keine Mindestleitungslänge und kein
Dämpfer erforderlich.
Plastikfaser S 980/1000
Wenn Sie OLM / P11 V4, OLM / P12 V4 oder OLM / P22 V4 zusammen mit den Geräten
OBT, IM151-1 FO, CP 5613 FO/CP 5614 FO, IM 467 FO, CP 342-5 FO oder IM 153-2 FO
betreiben und Plastikfasern S 980/1000 verwenden, beachten Sie Folgendes:
1. Verwenden Sie zur Verbindung der Geräte optische Fasern mit einer Mindestlänge von
30 m, siehe folgende Grafik.

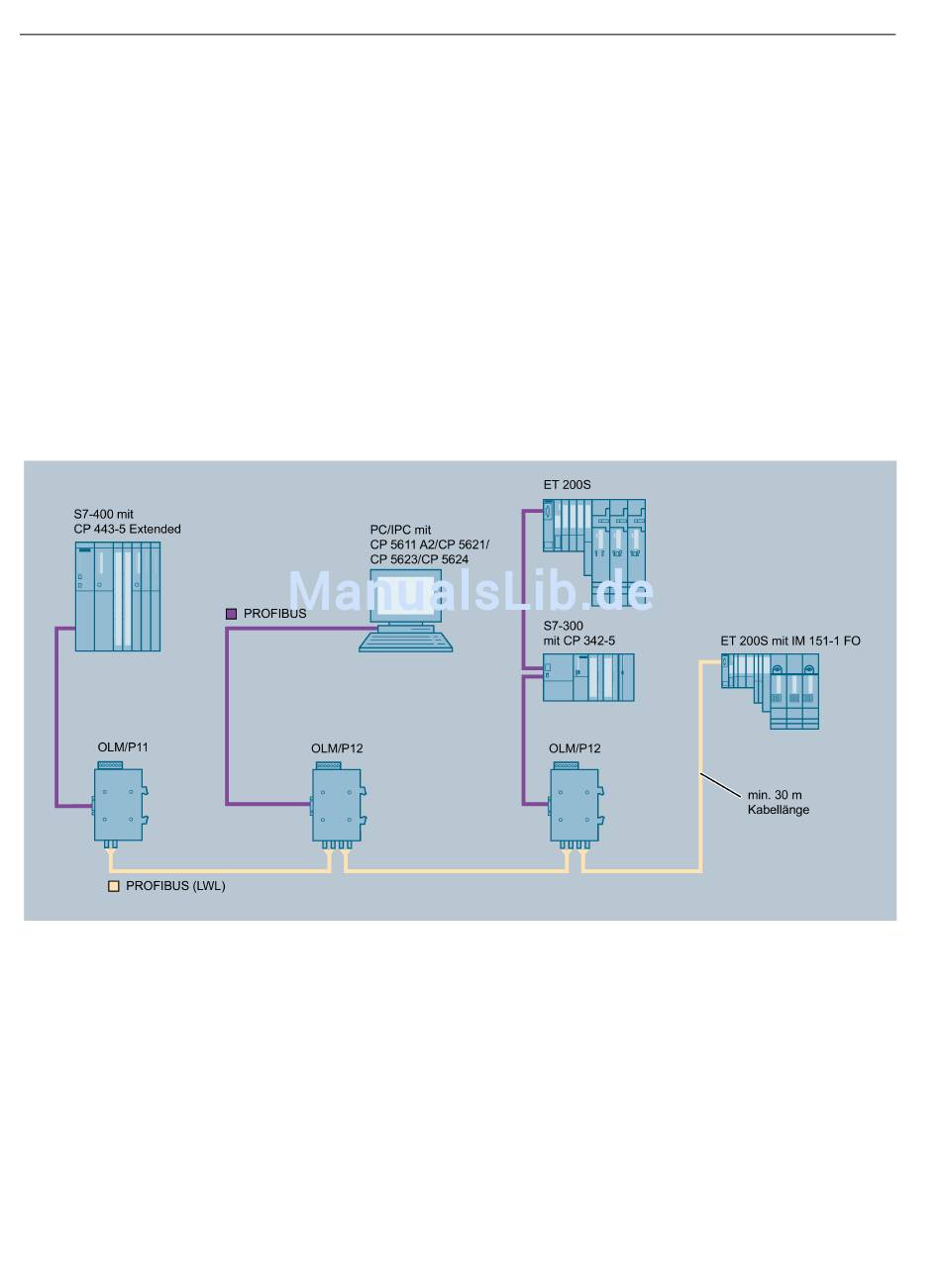

Bild 4-1 Mindestkabellänge bei Verwendung der Plastikfaser S 980/1000 ohne Festdämpfer
Alternativ können Sie einen Festdämpfer mit einem Dämpfungswert zwischen 5 dB und 15
dB verwenden.
1. Bauen Sie den Festdämpfer in die Empfängerleitung des OLM ein.
2. Stellen Sie den zugehörigen Sendepegelschalter (S5 oder S6) auf "Reduced" ein.
