Montage

5.4 Wandmontage

5.4 Wandmontage
Montage
Um das Modul an einer Wand zu montieren, gehen Sie wie folgt vor:
1. Drehen Sie die 3 Schrauben auf der rechten Seite des OLM (Seite mit Typenschild)
heraus.
2. Befestigen Sie mit diesen 3 Schrauben die Montageplatte (MLFB: 6GK1503-8AA00).
3. Befestigen Sie den OLM an der Wand oder einer Schrankplatte.
Durch die Montageplatte muss eine niederohmige und niederinduktive Erdung gewährleistet
sein.
①
②

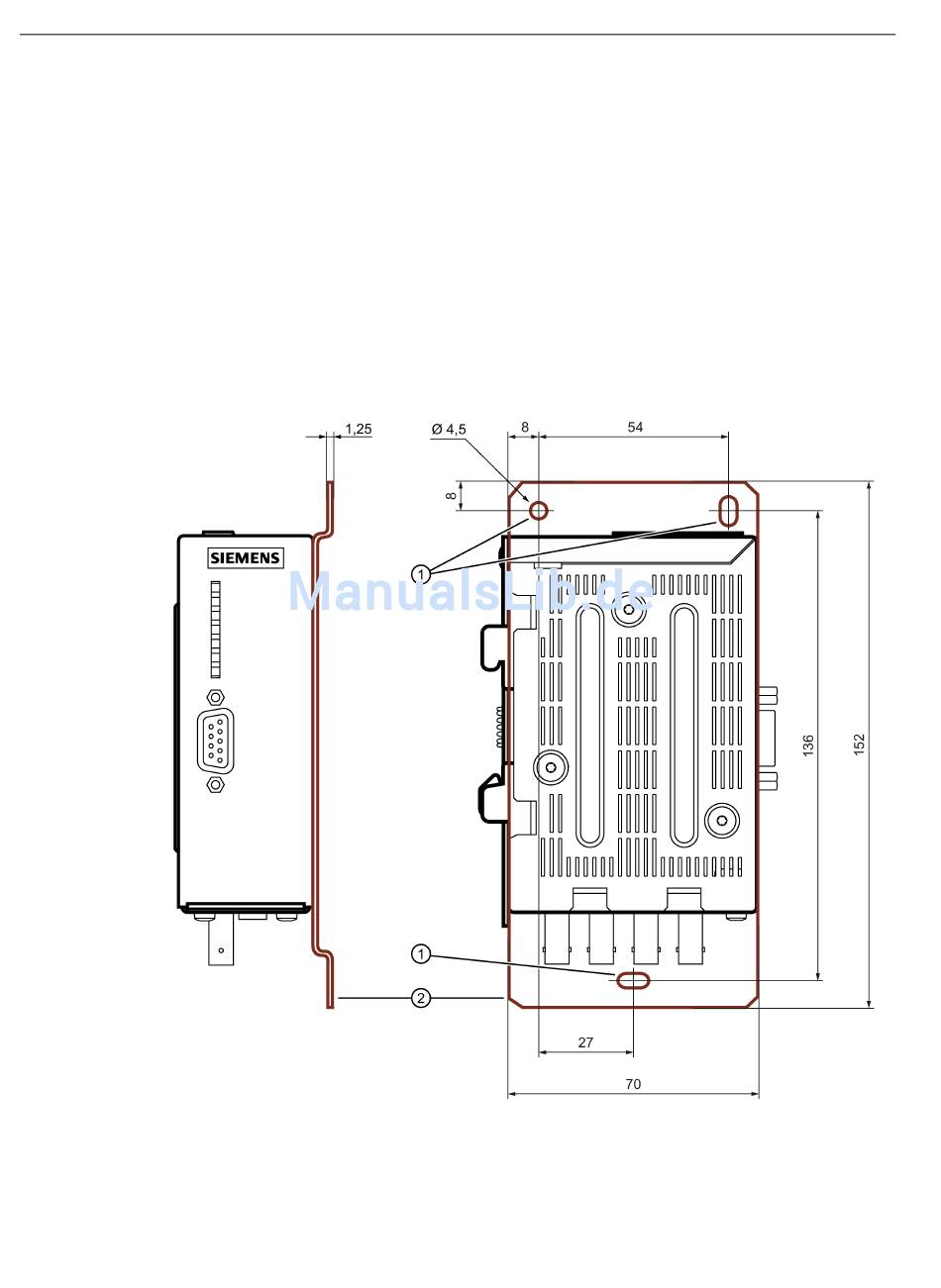

Bild 5-4
38
Bohrungen für Wandmontage
Montageplatte mit aufgesetztem OLM
Montage eines Moduls mit einer Montageplatte
Betriebsanleitung, 02/2015, C79000-G8900-C270-05
Optical Link Module
