Anschließen
6.5 Optische Leitungen anschließen
6.5
Optische Leitungen anschließen
Bild 6-2
Gehen Sie wie folgt vor, um die optischen Leitungen anzuschließen:
1. Verbinden Sie die einzelnen Module durch eine zweifaserige LWL-Leitung mit BFOC/2,5
Steckverbindern.
2. Beachten Sie Folgendes:
– Die Stirnflächen der optischen Stecker müssen frei von Verunreinigungen sein.
– Jeweils ein optischer Eingang und ein optischer Ausgang müssen miteinander
– Der optische Stecker auf der BFOC-Buchse muss fest verriegelt sein. Der Bajonett-
– Bei Monomode-LWL müssen die BFOC-Steckerspitze vollständig in die LWL-Buchse
3. Sorgen Sie für eine ausreichende Zugentlastung der LWL-Leitung, und beachten Sie die
minimalen Biegeradien der LWL-Leitung, siehe Hinweis unten.
50

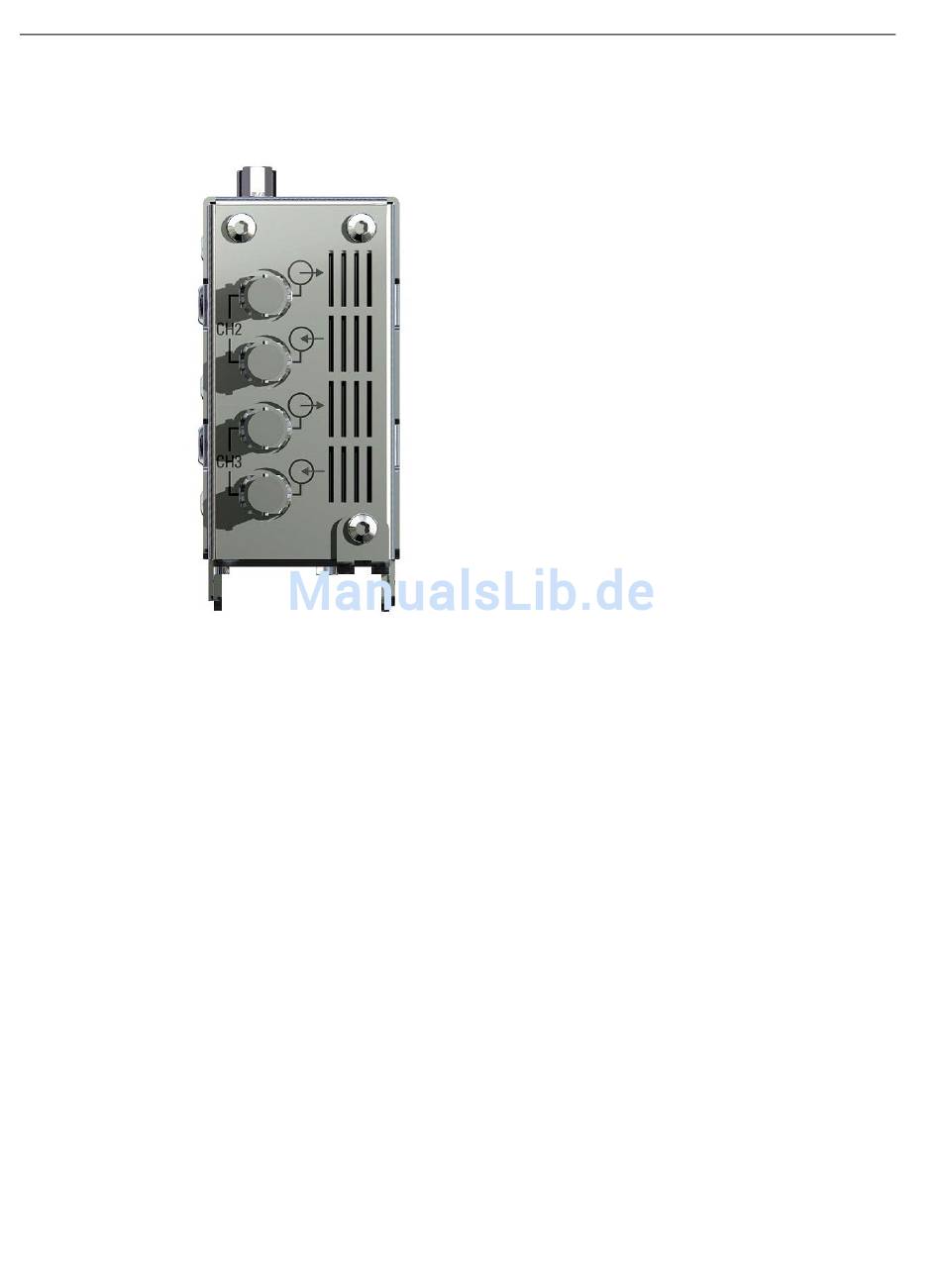

Ansicht der Modulunterseite mit den optischen Kanälen 2 und 3 (Geräte mit zwei
optischen Kanälen)
verbunden sein („Überkreuzverbindung"). Auf der unteren Frontplatte sind die
zusammengehörigen BFOC-Buchsen eines Kanals markiert.
Verschluss muss eingerastet sein.
eindringen. Sorgen Sie für sicheren Kontakt, indem Sie gegebenenfalls den Stecker
an der Knickschutzhülle in die Buchse hineindrücken.
Betriebsanleitung, 02/2015, C79000-G8900-C270-05
Optical Link Module
