Anschließen

6.3 Meldekontakt

6.3 Meldekontakt

Informationen zum Meldekontakt

● Um die Leitungen anzuschließen, können Sie den Klemmenblock vom Gerät abziehen.
● Am 5-poligen Klemmenblock an der Moduloberseite steht ein Relais mit potentialfreien
Kontakten als Meldekontakt zur Verfügung.
● Grenzwerte des Meldekontakts:
– Maximale Schaltspannung 50 V DC; 30 V AC
– Maximaler Schaltstrom 1,0 A
● Die an das Relais angeschlossene Spannung muss eine Sicherheitskleinspannung nach
IEC 60950-1 / EN 60950-1 / VDE 0805 sein und gemäß der UL/CSA-Zulassung den
Vorschriften des NEC, Class2 entsprechen.

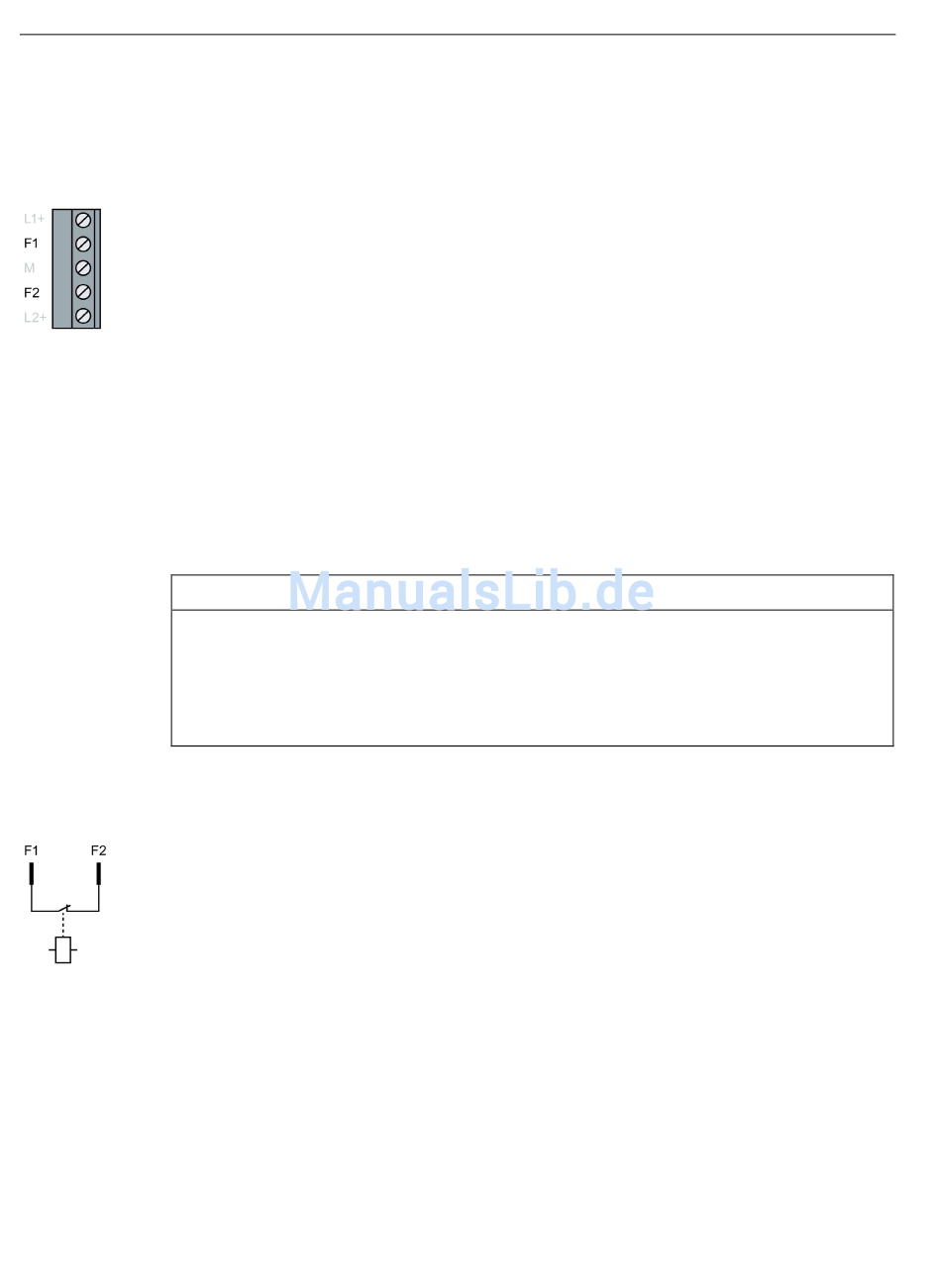

● Anschlussbelegung des 5-poligen Klemmenblocks:
– Klemme F1
– Klemme F2
ACHTUNG
Sachschaden durch zu hohe Spannung
Beachten Sie unbedingt die korrekte Anschlussbelegung des 5-poligen Klemmenblocks.
Sorgen Sie für eine ausreichende elektrische Isolierung der Anschlussleitungen der
Meldekontakte, insbesondere wenn Sie mit Spannungen arbeiten, die größer sind als 32 V.
Eine Fehlbelegung kann zu einer Zerstörung der Module führen.

Signalisierung von Fehlern

● Der Meldekontakt signalisiert Störfälle des Netzes und der Module.
● Im Störfall ist der Kontakt geöffnet.
Dadurch wird auch ein totaler Spannungsausfall des Moduls signalisiert.
● Die mit dem Meldekontakt signalisierten Störfälle finden Sie in Kapitel "LED-Anzeige
(Seite 13)".
