Betriebsspannungsversorgung

Informationen zur Spannungsversorgung

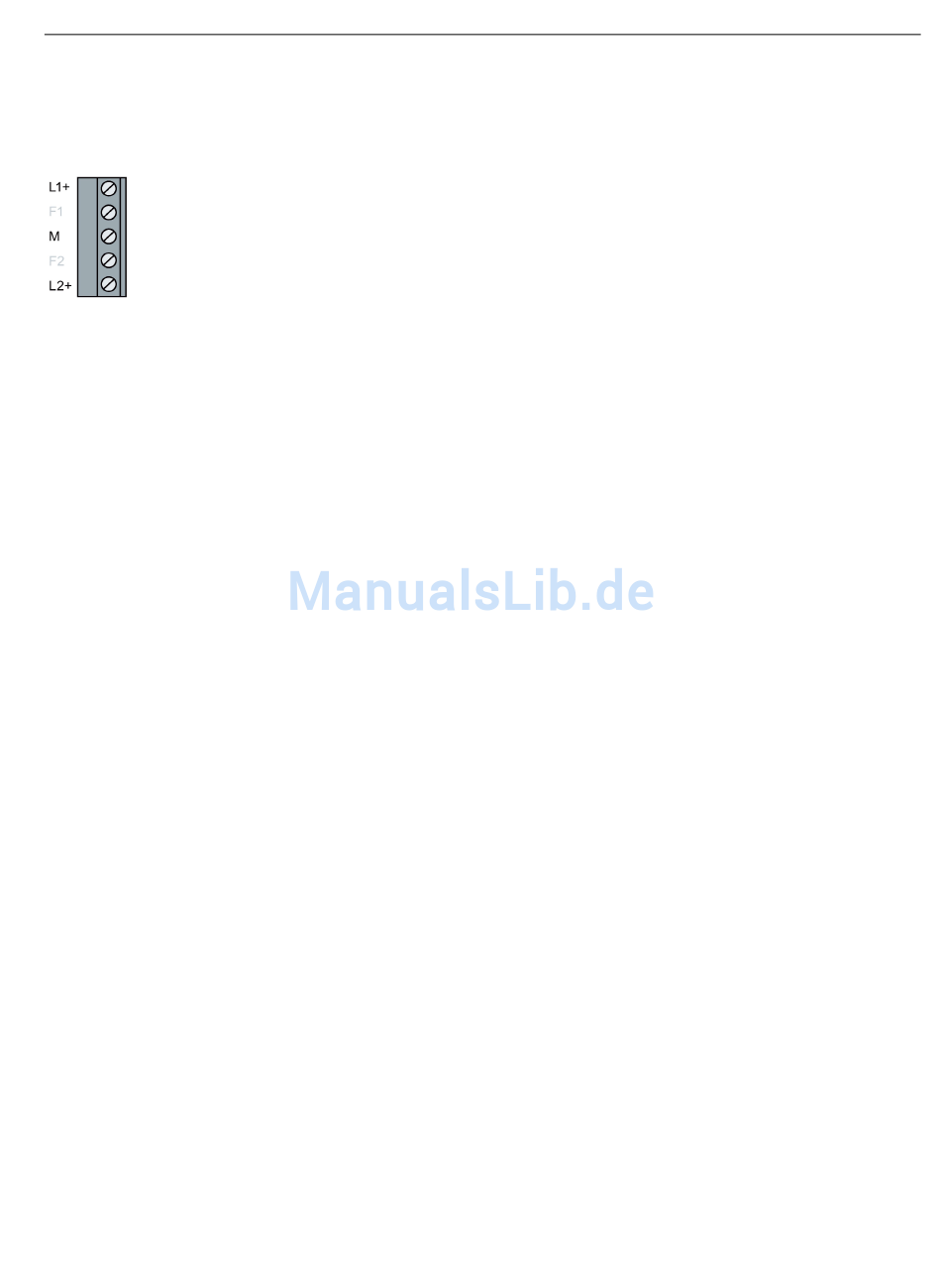

● Um die Leitungen anzuschließen, können Sie den Klemmenblock vom Gerät abziehen.
● Versorgen Sie das Modul nur mit einer stabilisierten Sicherheitskleinspannung nach IEC
60950-1 / EN 60950-1 / VDE 0805 von DC 24 V (max. DC 32 V).
● Die Spannungsquelle muss gemäß der UL/CSA-Zulassung den Vorschriften des NEC,
Class2 entsprechen. Diese ist über den 5-poligen Klemmenblock auf der Moduloberseite
einspeisbar.
● Zur Erhöhung der Betriebssicherheit kann das Modul redundant über die Klemmen
L2+/+24 V DC und M versorgt werden. Bei Ausfall der regulären Versorgungsspannung
schaltet das Modul automatisch auf die redundante Betriebsspannungsversorgung. Eine
Lastverteilung zwischen den einzelnen Versorgungsmöglichkeiten findet nicht statt. Der
Meldekontakt signalisiert nicht den Ausfall einer einzelnen 24 V-Einspeisung. Zur
Überwachung müssen die beiden Einspeisungen wie der Meldekontakt an eine
Eingabebaugruppe aufgelegt werden.
● Rastnasen am Klemmenblock sorgen für eine sichere Befestigung am Gerät und bieten
gleichzeitig einen Verpolschutz.
