Bedienen (Hardware)
4.2 Betriebsart einstellen
4.2.2

Betriebsart des elektrischen Kanals einstellen (CH0)

Hinweis
Die folgenden Angaben gelten nur für die Defaultstellung von S7 (S7 = 0), das heißt
Kompatibilität ausgeschaltet.
Hinweis
Nur bei OLM / P22 und OLM / G22

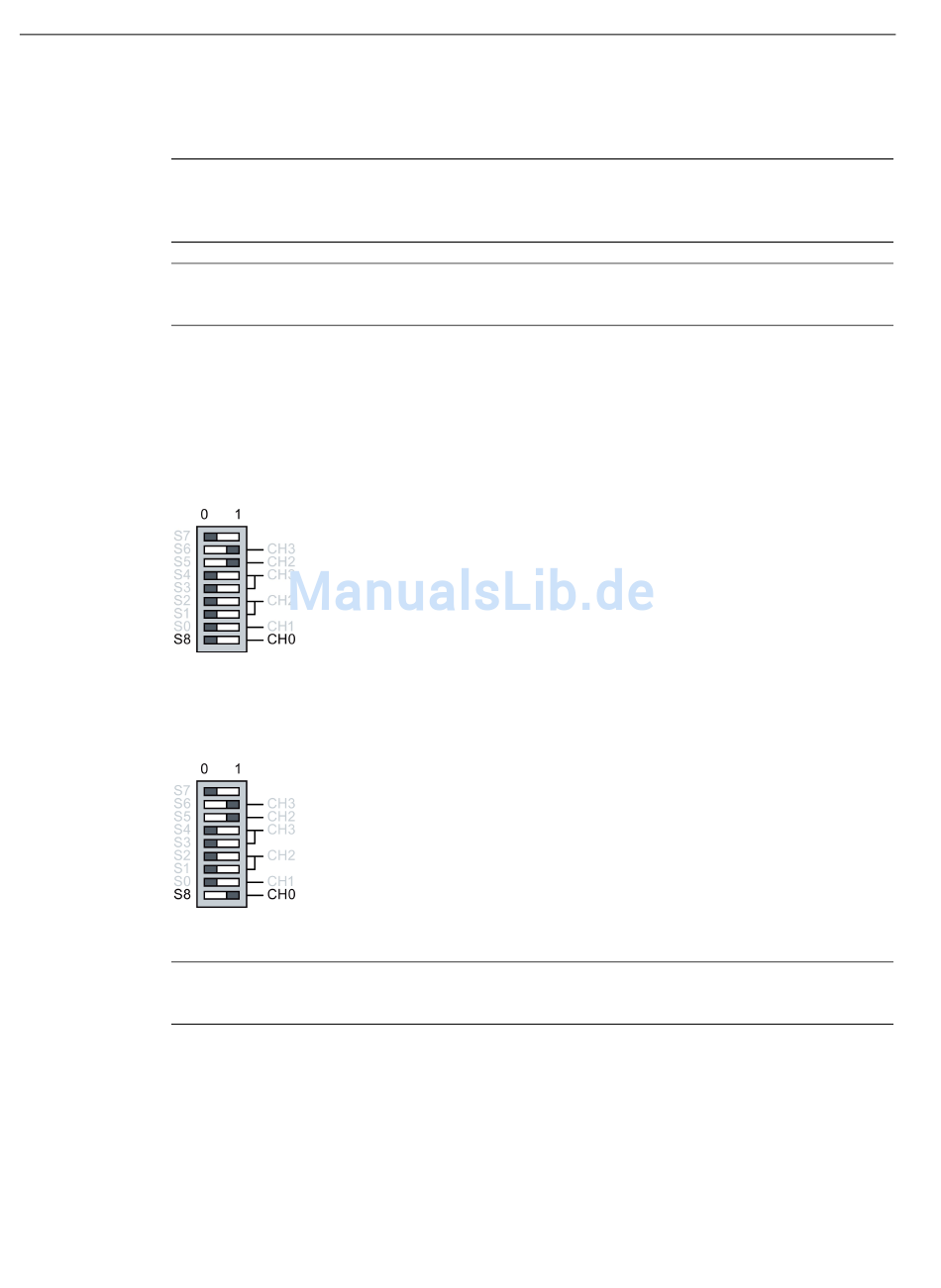

Mit dem DIL-Schalter S8 stellen Sie die Betriebsart des elektrischen Kanals CH0 ein.
Bei einem OLM mit nur einer elektrischen Schnittstelle hat S8 keine Funktion.
Betriebsart "elektrischer Kanal mit Segmentüberwachung"
Betriebsart "elektrischer Kanal ohne Segmentüberwachung"
Hinweis
Schalten Sie diese Betriebsart nur im Sternsegment einer Sterntopologie ein.
24
CH0 ist in diese Betriebsart geschaltet, wenn sich S8 in Stellung 0 be-
findet.
CH0 ist in diese Betriebsart geschaltet, wenn sich S8 in Stellung 1 be-
findet.
