14 SOLARINSTALLATIE

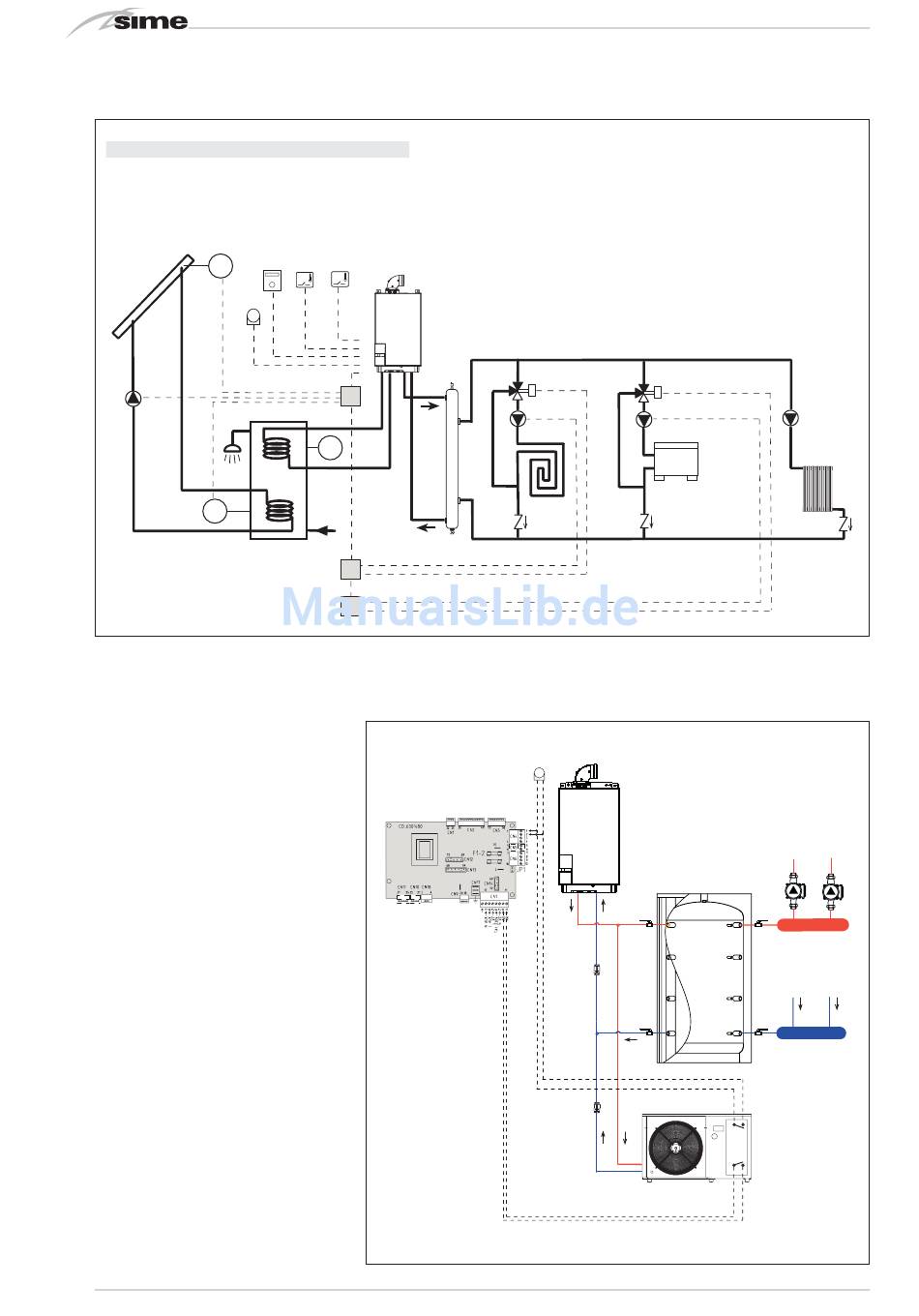

INSTALLATIE MET TWEE ONAFHANKELIJKE GEMENGDE ZONES, EEN DIRECTE ZONE, TWEE KITS
ZONAMIX (Art. nr. 8092234), EEN KIT INSOL (Art. nr. 8092235), AFSTANDSBEDIENING SIME HOME
(Art. nr. 8092280/81) EN BUITENVOELER (met de ketel)
S1
SE
S2
2. 1 0 ICOON AANWEZIGHEID
INTEGRATIEVE
BRONNEN
Deze functie is kenmerkend voor multi-
energie installaties waarin de vraag naar
verwarming uitsluitend door een alterna-
tieve bron wordt beantwoord als de
externe temperaturen hoger zijn dan de
ingestelde waarde.
Het doel van deze functie is, bij een vraag
naar verwarming, de ketel enkel te doen
ingrijpen als de externe temperatuur
onder de drempel daalt.
De ketel blijft echter klaar voor het geval
warm tapwater nodig is.
Om de functie te activeren de PAR 34 INST
instellen door de waarde van de externe
temperatuur in te voeren, temperatuur
waarboven de brander uit blijft.
Als verwarming nodig is, zal de integreren-
de bron de verwarming verstrekken.
Als ook de PAR 5=5 wordt ingesteld, zal tij-
dens een vraag naar verwarming het hul-
prelais geactiveerd worden, gebruikt voor
de ingreep van de integrerende bron, typi-
sch een warmtepomp.
De uitgang van het remote alarm van de
alternatieve bron kan parallel met de exter-
ne sonde aangesloten worden zodat in
geval van een storing van de integrerende
bron, de ketel toch aan de warmtever-
zoeken voldoet.
62
CR
TA2 TA1
Ketel model 25 T - 35 T ErP
Murelle HM T / HE R ErP
TA1
TA2
CR
SE
EXP
EXP (INSOL)
M
SB
R
EXP
EXP

EXTERNE SONDE

KAART
SCHEDA CALDAIA
KETEL
(CR) (TA2)
VM
P1
SI
IP
SONDA ESTERNA
WARMTEPOMP
POMPA DI CALORE
(TA1)
VM
P3
P2
VENTILATORCON-
VENTILCONVETTORE
VECTOR
ZONEPOMPEN
POMPE DI ZONA
PUFFER
ALARM
ALLARME
(SE PRESENTE)
(eventueel aanwezige)
ON/OFF
