INSTALLATION

Die Installation muss fest sein und aussch-
ließlich von Fachbetrieben vorgenommen
werden, wobei alle Anweisungen und Vorga-
ben aus diesem Handbuch befolgt werden
müssen. Außerdem müssen alle derzeit gül-
tigen Vorschriften und Bestimmungen bea-
chtet werden.
2. 1 INSTALLATION
– Die Kessel können in jederlei Haushalt-
sbedingungen installiert werden, ohne
Begrenzung hinsichtlich ihrer Lage und
des Luftzuflusses (UNI 7129/2001).
- Die Kessel sind zum Funktionieren in
halbgeschlossenen Räumen gem. EN
15502 geeignet, bei maximaler Umwelt-
temperatur 60°C und bei minimaler
Umwelttemperatur -5°C. Wir raten, die
Kessel unter dem Dach, auf der Terras-
se oder in einer Wandvertiefung zu mon-
tieren, so dass sie von den direkten Wet-
t erbedingungen geschützt wer den
(Regen, Schnee, Hagel). Die Kessel sind
frostgeschützt.
ON
1 2 3
90
2. 1 . 1 Installierung in
Reihenfolge/Kaskade der Kessel
Modell MURELLE HM 25 T - 35 T
ErP (Abb. 4/a)
Bei Installierung in Reihenfolge/Kaskade ist
anzufordern, dass jeder einzelne Kessel im
System mit einem Kärtchen RS-485 Kode
8092243 zur Steuerung im Reihenregime
bis zu 8 Kesseln ausgerüstet worden ist.
ACHTUNG: Bei Installierung von Kesseln
in Reihenfolge/Kaskade soll die Wärmein-
stallation obligatorisch mit einem hydrau-
lischen Separator und Schutz ausgerü-
stet sein. Das Kärtchen wird hinter der
Bedientafel angebracht, so wie das auf
der Abb. 4/a angezeigt worden ist.
Geben Sie das gewünscht e Regime
(KASKADE oder MODBUS) ein, indem Sie
den DIP-SWITCH im Kärtchen benutzen, so
wie das auf der Abb. 4/a angezeigt worden
ist.
Regime KASKADE (Abb. 4/b)
Schließen Sie mit

DIP SWITCH

DIP SWITCH
GESTIONE IN CASCATA
BEDIENUNGSART
KASKADE
CASCADE MANAGEMENT
Versorgung alle Kessel ein, die die
Kaskadenwärmezentrale bilden, und geben
Sie jedem davon die Installationsparameter
PAR 15 ein, wie das auf der Abb. 4/b ange-
zeigt worden ist.
MODBUS modus (Abb. 4/c)
Das Kärtchen RS-485 kann auch zur
Kommunikation im Regime MODBUS mit
einem Einzelkessel MURELLE HM 25 T-35
T ErP verwendet werden. In diesem Fall ist
folgendes vorzunehmen:
- Den DIP-SCHALTER der Karte auf MOD-
BUS stellen.
- Die geeignete Konfiguration für die
Kommunikation mit dem vorhandenen
Netzwerk MODBUS wählen (PAR 17
INST) wie in der Tabelle PAR 17 INST
beschrieben.
Bedienungsart KASKADE+MODBUS
(Abb. 4/d)
Diese Bedienungsart ermöglicht die MOD-
der elektrischen BUS-Kommunikation von mindestens zwei
DIP SWITCH
DIP SWITCH
ON
GESTIONE IN MODBUS
BEDIENUNGSART
MODBUS
MODBUS MANAGEMENT
1 2 3
x 2

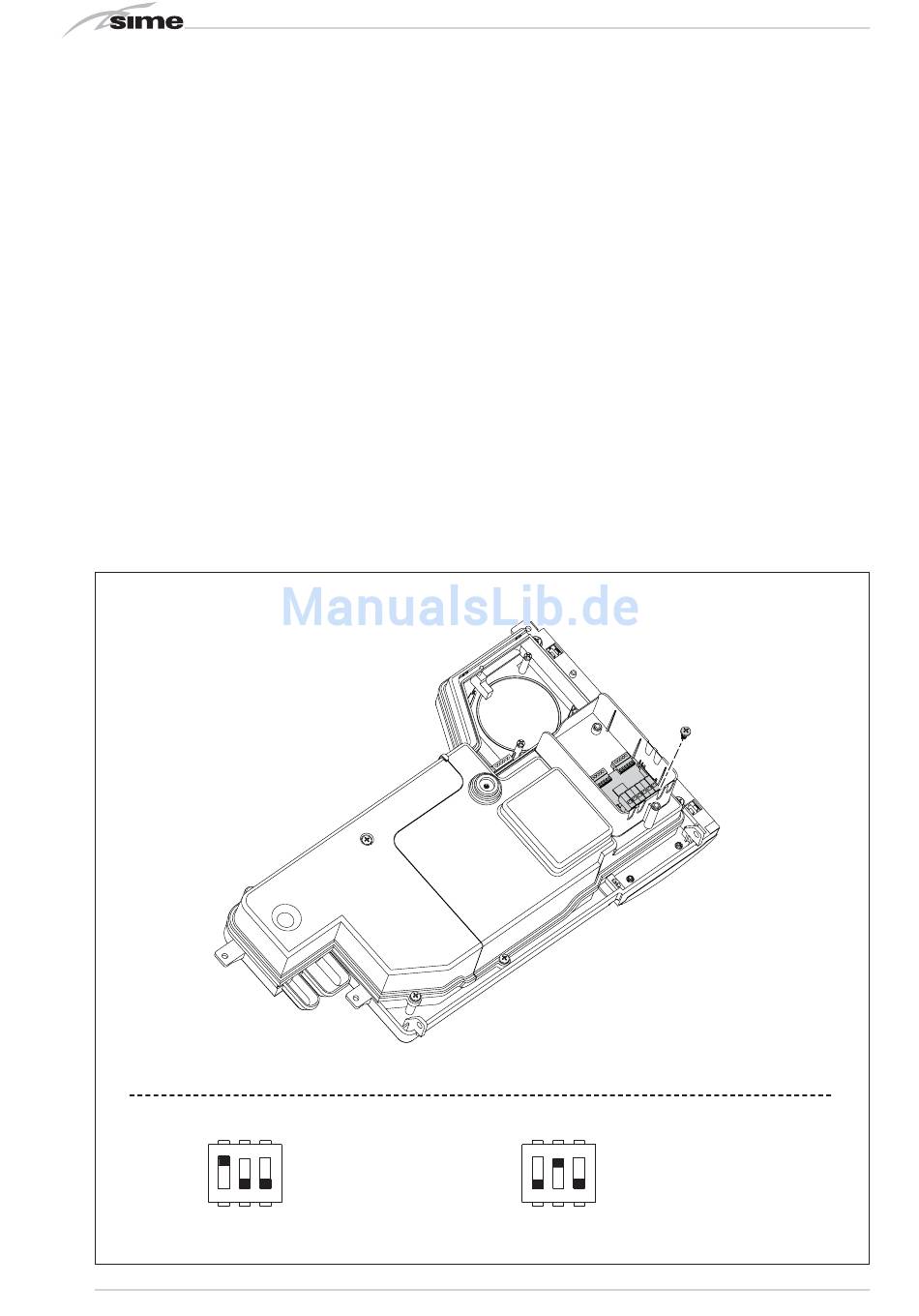

Abb. 4/a
