Sime Murelle HM ErP Handbuch Seite 106

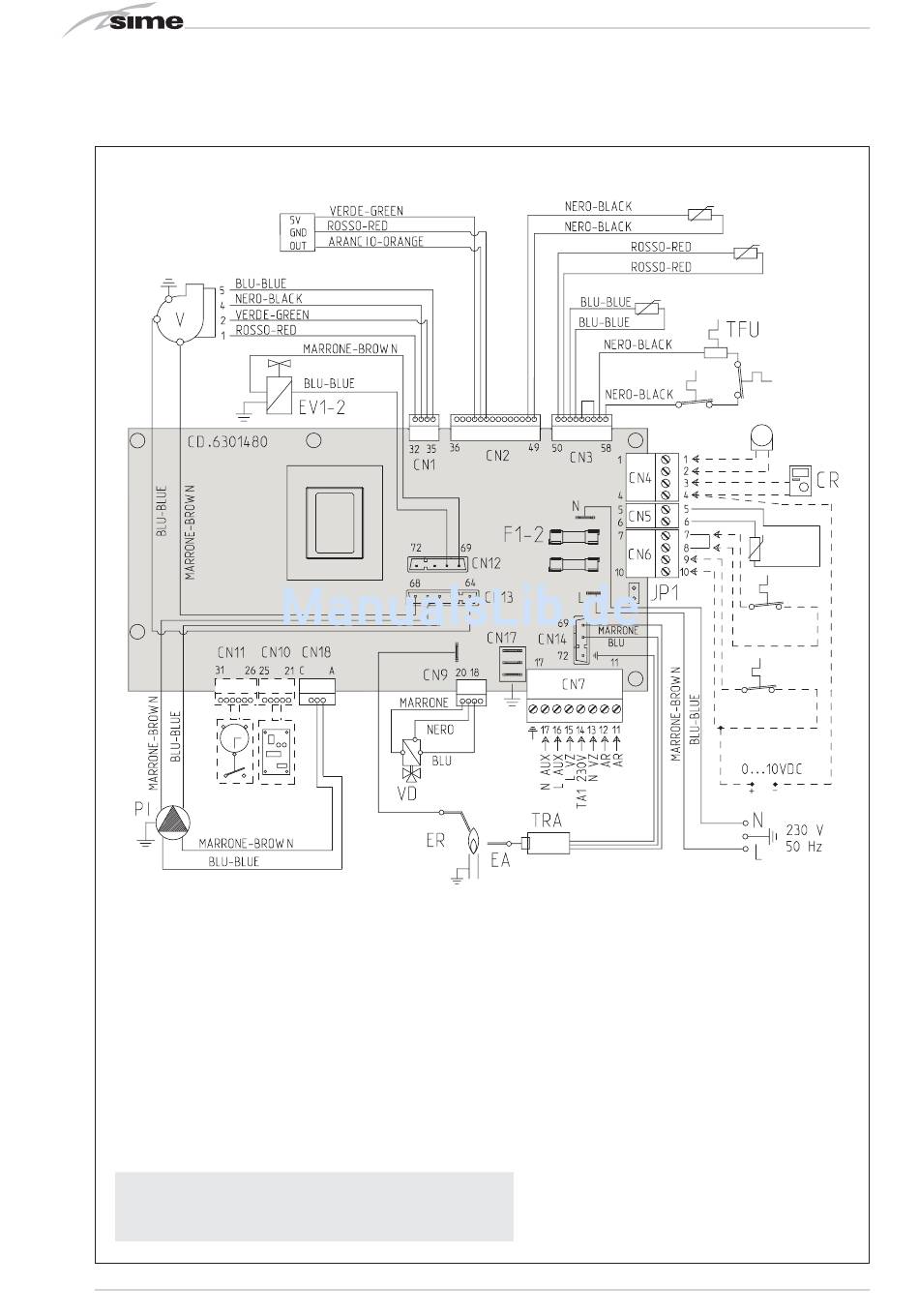

2. 1 1 ELEKTRISCHER SCHALTPLAN "25 T - 35 T ErP" (Abb. 11)
TPA (5 VDC)
OP
(24 VAC)
ZEICHENERKLÄRUNG
F1-2 Schmelzsicherung (4 AT)
TRA Transformator zum Einschalten
PI Heizungspumpe hohem Wirkungsgrad
V Gebläse
TL Grenztemperaturthermostat
EA Zündelektrode
ER Elektrode zum Ablesen
EV1-2 Spule Gasventil
TS Sicherheitsthermostat
SF Abgassonde
TFU Thermo-Schmelzsicherung
VD Verteilungshahn
SM Auslasssonde Heizung
SR Rücklaufsonde Heizung
Für den Betrieb 0 ... 10VDC:
- Die Brücke JP1 entfernen
- Den Positivpol des Signal an die Klemme 10 von CN6 anschließen
- Den Negativpol des Signals an die Klemme 4 von CN4 anschließen.
106
EXP
(24 VRAC)
TPA
TA1
TA2
JP1
SB/SA Sonde Warmwasserspeicher
CR
SE
OP
EXP
AR
VZ
AUX
ANMERKUNG: Verbinden Sie den TA1 mit den
Klemmen 7-8, nachdem Sie die Brücke entfernt
haben.
Transduktor Wasserdruck
Raumthermostat Bereich 1
Raumthermostat Bereich 2
Wahl TA2 oder 0-10 VDC
Fernbedienung SIME HOME (optional)
Außentemperatursonde (mitgeliefert)
Programmierungsuhr (optional)
Ausdehnungskarte
Fernalarm
Bereichsventil
Hilfsverbindung
SR (5 VDC)
SF (5 VDC)
SM (5 VDC)
TL (24 VDC)
TS (24 VDC)
SE (5 VDC)
SB/SA
(5 VDC)
TA1
(24 VRAC)
TA2
(24 VRAC)
ERSATZTEILCODES
VERBINDER:
CN1/13 Art nr. 6319146
CN2 Art nr. 6319144
CN2 Art nr. 6319145
CN4 Art. nr. 6316203
CN5 Art. nr. 6316200
CN6 Art. nr. 6316202
CN7 Art. nr. 6316204
CN9 Art. nr. 6316274
CN12 Art. nr. 6316280
CN14 Art. nr. 6316213
CN18 Art. nr. 6319147
Abb. 11
