toe is, bij SIME besteld moet worden. Voor de
voeding is éénfasige spanning van 230V-
50Hz nodig via een hoofdschakelaar die
beschermd moet worden door zekeringen en
die een contactafstand van minimaal 3 mm
moet hebben.
De polen L-N en de aardingsaansluiting moe-
ten aangehouden worden.
OPMERKING:
De ketel moet in elk geval aangesloten
worden op een stopcontact met aarding;
gebeurt dit niet, dan wijst SIME elke aan-
sprakelijkheid voor schade of lichamelijk
letsel van de hand.
2.9. 1
Aansluiting
chronothermostaat
Sluit de chronothermostaat volgens het
schakelschema van de ketel aan (zie de
afbeeldingen 11 en 11/a), nadat u de
bestaande brug hebt verwijderd.
De te gebruiken chronothermostaat moet
van de klasse II zijn, in overeenstemming
met de norm EN 60730. 1 (schoon elektri-
sch contact).
2.9.6
Combinatie met verschillende
elektronische systemen
Hieronder volgen enkele voorbeelden van
installaties en de combinaties met verschil-
lende elektronische systemen. Waar nodig
zijn de in de ketel in te stellen parameters
vermeld. De elektrische aansluitingen op de
ketel worden aangeduid met de afkortingen
in de schema's (afbeeldingen 11-11/a). Het
commando zone-ventiel wordt bij iedere aan-
vraag voor verwarming van zone 1 aange-
schakeld (zowel vanwege TA1 als CR). Besch-
rijving van de afkortingen van de onderdelen
in de installatieschema's 1 tot 14:
M
Toevoerleiding installatie
R
Retourleiding installatie
CR
Afstandsbediening SIME HOME
SE
Buitentemperatuurvoeler
TA 1-2-3-4 Omgevingsthermostaat van de zone
CT 1-2
Zonechronothermostaat
VZ 1-2
Zoneklep
RL 1-2-3-4 Zonerelais
SI
Evenwichtsfles
P 1-2-3-4 Zonepomp
SB
Boilervoeler
PB
Pomp boiler
IP
Installatie vloer
EXP
Uitbreidingskaart ZONA MIX Art. nr.
8092234/INSOL Art. nr. 8092235
VM
3- Weg mengventiel
2.9.2
Aansluiting
AFSTANDSBEDIENING
SIME HOME (optie)
De ketel kan op een afstandsbediening
SIME HOME worden aangesloten, die op
aanvr aag wor dt gelever d (Ar t. nr.
8092280/81). Met de afstandsbediening
kan de ketel volledig op afstand worden
bediend, buiten het vrijmaken. Het display
van de ketel geeft het volgende bericht
weer: Cr. Volg voor de montage en het
gebruik van de afstandsbediening de aanwij-
zingen op de verpakking.
NOTA: De PAR 10 moet niet geconfigu-
reerd worden aangezien de fiche van de
boiler reeds per default ingesteld is voor
werking met het toestel SIME HOME
(PAR 10 = 1).
2.9.3
Aansluiting BUITENVOELER
(met de ketel)
De ketel kan op een buitentemperatuurvoe-
ler worden aangesloten, met de ketel, en
die de waarde van de aanvoertemperatuur
1

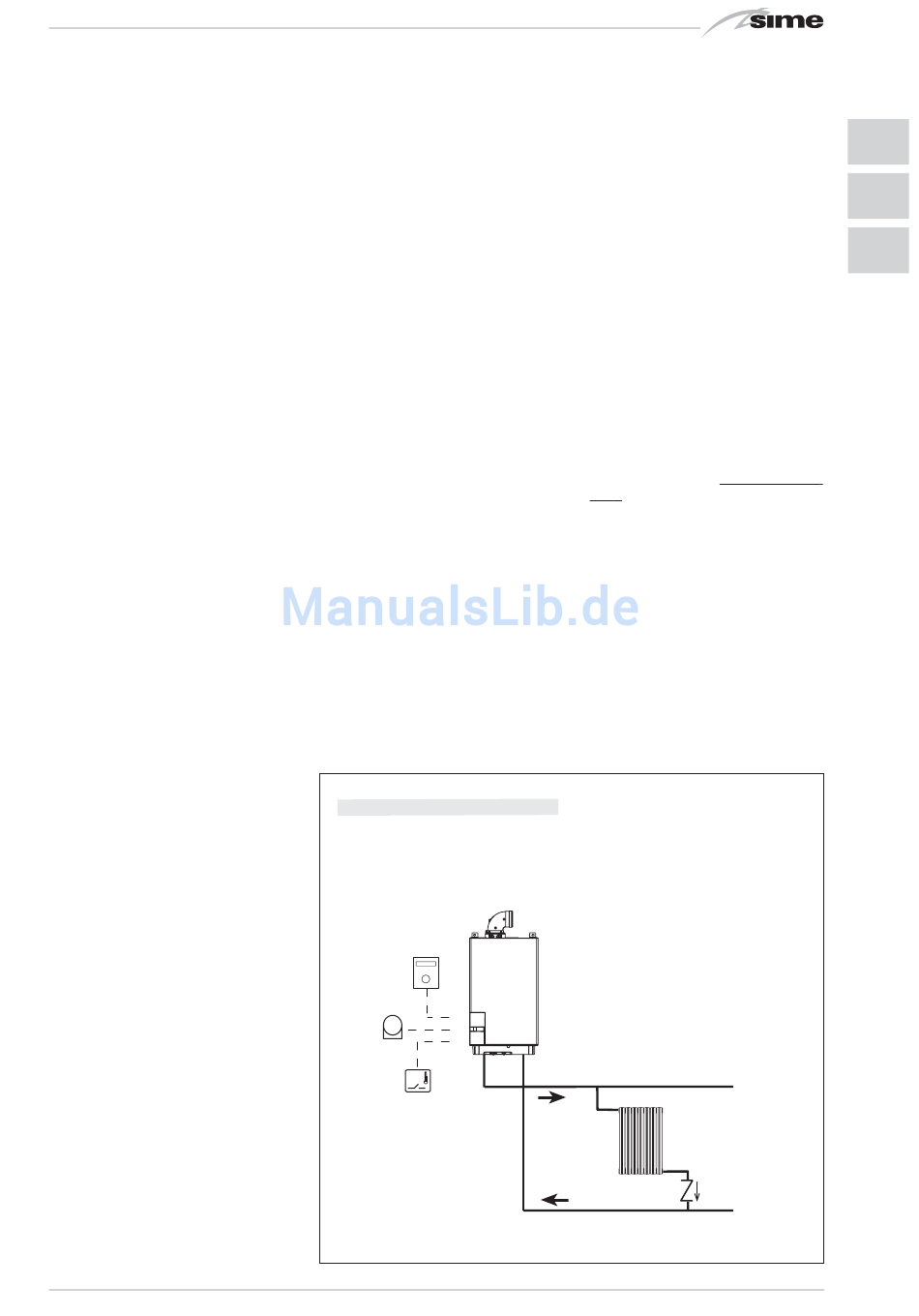

BASISINSTALLATIE
INSTALLATIE MET EEN DIRECTE ZONE EN OMGEVINGSTHERMO-
STAAT, OF MET AFSTANDSBEDIENING SIME HOME (Art. nr.
8092280/81) EN BUITENVOELER (met de ketel)
CR
SE
CR
SE
TA1
M
TA
van de ketel in functie van de buitentempe-
ratuur onafhankelijk kan regelen. Volg voor
de montage de aanwijzingen op de ver-
pakking. Men kan correcties aanbrengen
aan de door de sonde gelezen waarden door
PAR 11 te verstellen.
2.9.4
Aansluiting warmwatervoeler in
de uitvoering "25 T - 35 T ErP"
De uitvoering "25 T - 35 T ErP" wordt gele-
verd met een warmwatervoeler (SB) die op
de connector CN5 is aangesloten. Als de
ketel met een externe boilerunit is verbon-
den moet de voeler in de speciale huls van
de boiler worden geplaatst.
LET OP: de uitvoering "25 T - 30 T ErP"
kan op een elders opgestelde boiler wor-
den aangesloten. De volgende werk-
zaamheden moeten worden uitgevoerd
om hem als ketel voor ALLEEN VERWAR-
MING te gebruiken:
- koppel de boilervoeler (SB)
- stel de PAR 2 op 5.
Deze werkzaamheid moet door bevoegd
technisch personeel worden uitgevoerd.
R
